9.7.3. Блок шинного формирователя Bus Creator
Назначение:
Формирует шину из сигналов различных типов.
Параметры:
Signal naming options - Способ именования сигнала. Выбирается из списка:
Inherit bus signal names from input ports - Наследовать имена входных сигналов.
Require input signal names to match signals below - Требуется ввести имена сигналов.
Number of inputs ports - Количество входных портов.
Signals in bus - Список сигналов, объединяемых в шину.
Rename selected signal - Новое имя выделенного сигнала. Параметр доступен, если выбрана опция Require input signal names to match signals below.
Блок позволяет объединять любые сигналы (векторные, матричные, комплексные, действительные и целые разных типов) в единую шину. Такая шина позволяет сократить количество соединительных линий в модели. Для разделения шины на отдельные составляющие необходимо использовать блок Bus Selector.
Окно параметров блока позволяет отыскать блок, который является источником сигнала. Для такого поиска необходимо выделить название сигнала в списке Signals in bus и нажать с помощью мыши кнопку Find. Блок являющийся источником выбранного сигнала будет выделен цветом.
На рис. 9.7.4 показан пример формирования шины с помощью блока Bus Creator и окно параметров этого блока. Там же показан, выделенный цветом, источник сигнала signal 2 - блок Constant3, найденный с помощью изложенной выше процедуры.
Рис. 9.7.4. Пример использования блока Bus Creator.
[Скачать пример]
9.7.4. Блок шинного селектора Bus Selector
Назначение:
Выделяет из шины требуемые сигналы.
Параметры:
Signals in the bus - Имеющиеся в шине сигналы (входные сигналы).
Selected signals - Выделенные сигналы (выходные сигналы).
Muxed output (флажок) - Объединение выходных сигналов в один.
Шина может быть сформирована блоком Mux или Bus Creator.

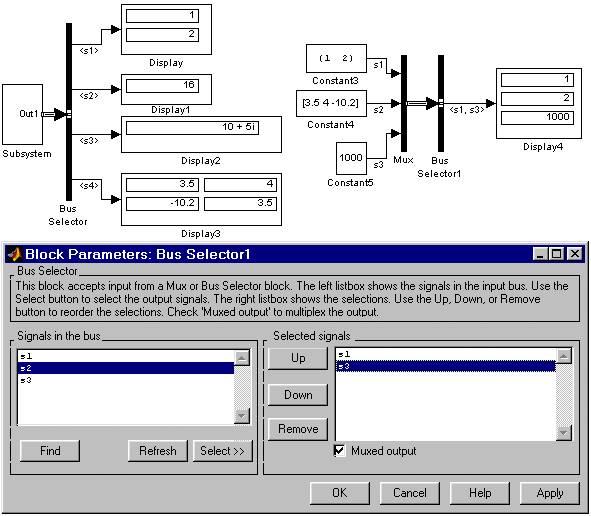

Для извлечения сигнала из шины необходимо открыть окно параметров блока, выделить сигнал в окне Signals in the bus и, с помощью кнопки Select, скопировать имя сигнала в окно Selected signals. Для удаления сигнала из списка Selected signals необходимо выделить его имя в правом списке окна параметров блока и, затем, воспользоваться кнопкой Remove.
С помощью кнопок Up и Down можно изменить порядок расположения сигналов в шине, перемещая их в окне Selected signals вверх или вниз, соответственно.
Установка параметра Muxed output позволяет объединить сигналы в шину.
На рис. 9.7.5 показаны примеры использования блока Bus Selector и окно его параметров.
Рис. 9.7.5. Примеры использования блока Bus Selector.
[Скачать пример]
9.7.5. Блок селектора Selector
Назначение:
Выбирает из вектора или матрицы требуемые элементы.
Параметры:
Input Type – Тип входного сигнала. Выбирается из списка:
vector – Вектор.
matrix – Матрица.
Список параметров блока изменяется в зависимости от типа входного сигнала.
Source of element indices – Источник индексов элементов вектора. Выбирается из списка:
internal – Внутренний. Индексы выбираемых элементов вектора задаются параметром Elements.
external – Внешний. Индексы элементов вектора задаются с помощью внешнего входного сигнала.
Elements – Список индексов элементов входного вектора, передаваемых на выход блока. Задается в виде вектора. Значение параметра –1 (минус один) предписывает выбор всех элементов вектора.
Input port width – Размерность входного вектора.
Source of row indices – Источник индексов строк элементов матрицы.
Rows – Список индексов строк матрицы.
Source of column indices – Источник индексов столбцов элементов матрицы.
Columns – Список индексов столбцов матрицы.
Внешний вид блока изменяется в зависимости от установленных параметров блока. При выборе внешних источников индексов элементов на изображении блока появляются дополнительные входы, обозначенные следующими символами:
E – Вход сигнала, задающего индексы выбираемых элементов вектора.
R – Вход сигнала, задающего индексы строк матрицы.
C – Вход сигнала, задающего индексы столбцов матрицы.
Блок выбирает во входном векторе или матрице и передает на выход только те сигналы, которые определены в параметрах блока или заданы внешним входным сигналом.

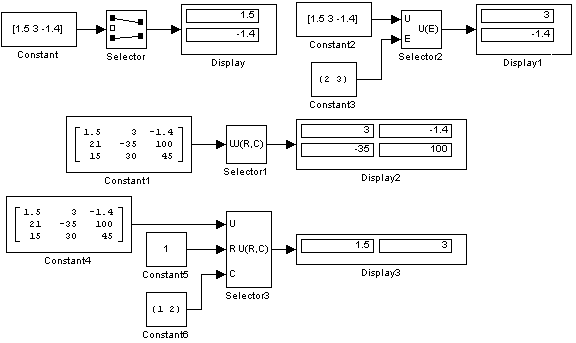

На рис. 9.7.6 приведены примеры использования блока Selector для различных вариантов настройки блока.
Рис. 9.7.6. Примеры использования блока Selector.
[Скачать пример]
