13.9.6. Представление формул и уравнений
В тексте пояснительной записки обычно используют формулы и уравнения. Формула — это совокупность величин, выраженных символами и соединенных с помощью математических знаков =, *, >, < и т.д. Уравнения — это аналитическая запись задачи о нахождении неизвестных значений аргументов.
Формулы и уравнения размещают непосредственно после текста, в котором они упоминаются впервые, посредине страницы. Выше и ниже каждой формулы или уравнений оставляют по одной свободной строке.
Формулы и уравнения последовательно нумеруют в пределах раздела. Номер формулы или уравнения состоит из номера раздела и порядкового номера формулы или уравнения, разделенных точкой. Номер указывается в круглых скобках на уровне формулы в крайней правой позиции строки, например, (4.5) — пятая формула четвертого раздела.
Пояснения обозначений символов и числовых коэффициентов, входящих в формулу или уравнение, указывают непосредственно под выражениями в той последовательности, в которой они представлены в формуле или уравнении. Первая строка пояснения начинается с абзаца словом "где" без двоеточия после нее.
474 Конструкторская документация
Например:
I = U/R, (4.5)
где /— сила тока, A; U— напряжение, В; R — сопротивление электрическому току, Ом.
Расчеты по представленным формулам размещают непосредственно за ними. В случае расчетов и печати результатов с помощью компьютера указывают тип машины и названия используемых алгоритмов и программ. Переносить формулы или уравнения на следующую строку допускается только на знаках выполнения операций, при этом знак операции в начале следующей строки повторяют. В случае переноса формулы или уравнения на знаке операции умножения применяют знак "х".
Если в записке имеется только одна формула или уравнение, то их также нумеруют по указанным правилам.
Формулы; следующие одна за другой и не разделенные текстом, отделяют запятой. Например:
/10,.у) = 51 и SI < Slmax, (4.1)
f2(x,y) = S2 и S2<S2max, (4.2)
Числовой результат расчетов получают только после подстановки в формулу вместо символов их числовых значений:
г U 100 ■' •;■;
• правильно / = — = = 2 А;
R 50
• неправильно / = — = 2 1
Ссылку в тексте на номер формулы указывают в скобках, например, "... в формуле (2.4)".
13.9.7. Оформление иллюстраций
Все иллюстрации в пояснительной записке (чертежи, схемы, фотографии, диаграммы, графики) называют рисунками.
Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации необходимо располагать как по тексту записки (как можно ближе к соответствующим частям текста), так и в конце его или указывать в приложениях. Иллюстрации следует выполнять в соответствии с требованиями стандартов ЕСКД и ЕСПД.
Все иллюстрации последовательно нумеруют в пределах раздела арабскими цифрами. Номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой, например, "Рисунок 2.5". Ссылки на иллюстрации добавляются по типу "... на рис. 2.5 ...". Повторная ссылка на иллюстрацию указывают с сокращением слова "смотри", например, "... см. рис. 2.5 ...". Допускается нумерация иллюстраций в пределах всей записки.
Если иллюстрация одна, то ее обозначают "... Рисунок 1 ..." Номер иллюстрации в приложениях определяют отдельной нумерацией с добавлением перед арабской цифрой обозначения приложения, например,"... Рисунок А.1 ...".
Иллюстрации могут иметь название, которое размещают под иллюстрацией в одной строке с ее номером, например, "Рисунок 3.2. Схема электрическая структур-
ная".
В
случае
необходимости
под
названием
иллюстрации
записывают
поясняющие
данные

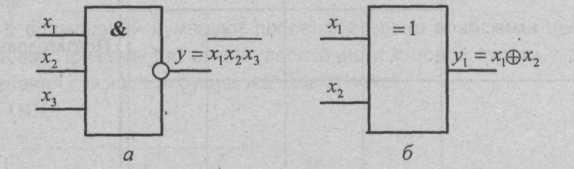

(рис.
13.9).
Графические
обозначения элементов цифровой техники
Допускается, в случае необходимости, записывать над иллюстрацией обобщенный смысловой заголовок, например, для рис. 13.9: "Графические обозначения элементов цифровой техники". Размер шрифта всех без исключения надписей в рисунках такой, как и в тексте пояснительной записки.
Иллюстрации размещают таким образом, чтобы их можно было рассматривать без поворота или поворачивая по часовой стрелке.
Если в тексте записки имеется иллюстрация, на которой изображены составные части изделия, то на ней указывают номера позиций этих составных частей, по мере их возрастания.
На электрических схемах, представленных в записке, возле каждого элемента указывают его позиционное обозначение и, в случае необходимости, номинальные значения величин.
Допускается сквозная нумерация иллюстраций в пределах всей записки.
