15.7. Символы в схемах алгоритмов, программ, данных и систем 537
описания (использование или формирование нескольких носителей данных или файлов, выработка множества копий печатных отчетов или форматов перфокарт).
Если несколько символов представляют собой упорядоченное множество, то это упорядочивание должно располагаться от переднего (первого) к заднему (последнему).
Приоритет или последовательный порядок нескольких символов не изменяется с помощью точки, в которую линия входить или из которой выходит.
15.7.6. Схемы алгоритмов, программ, данных и систем
ГОСТ 19.701-90 (международный стандарт ICO 5807-85) определяет следующие схемы: алгоритмов, данных, программ, работы систем, взаимодействие программ и ресурсы системы.
Схемы алгоритмов, программ, данных и систем (далее — схемы) состоят из символов, имеющих заданное значение, короткого пояснительного текста и соединительных линий.
Схемы можно использовать на различных уровнях детализации, причем количество уровней зависит от объема и сложности задания обработки данных. Уровень детализации должен быть таким, чтобы различные части и взаимосвязь между ними были понятны в целом.
Используют следующие понятия:
-
основной символ — символ, который используют в тех случаях, когда точ ный тип (вид) процесса или носителя данных неизвестен или нет потребно сти описывать фактический носитель данных;
-
специфический символ — символ, который используют в тех случаях, когда известен точный тип (вид) процесса или носителя данных или когда требу ется описать фактический носитель данных;
-
схема — графическое изображение определения, анализа или метода ре шения задачи, в котором используются символы для отображения опера ций, данных, потока, оборудования и т.д.
Схемы данных отображают путь данных во время решения задач и определяют этапы обработки, а также различные носители используемых данных. Схема данных состоит из следующих символов:
-
данных (символы данных могут также указывать вид носителей данных);
-
процесса, который следует выполнить над данными (символы процесса мо гут также указывать функции, выполняемые вычислительной машиной);
-
линий (указывают потоки данных между процессами и (или) носителями данных);
• специальных (используют для облегчения написания и чтения схемы). Схема данных начинается и заканчивается символами данных за исключением
специальных символов (рис. 15.23).

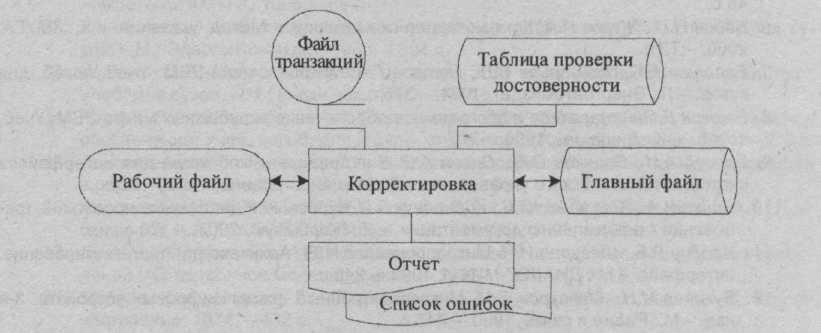

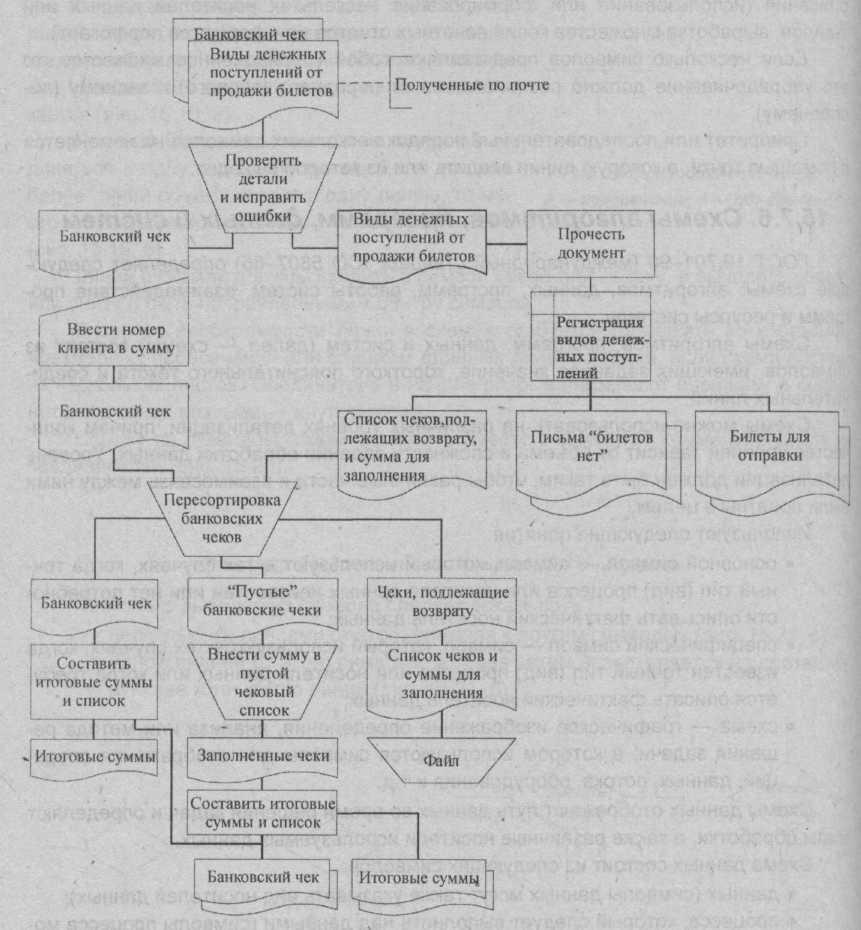

Рис. 15.23. Схема данных

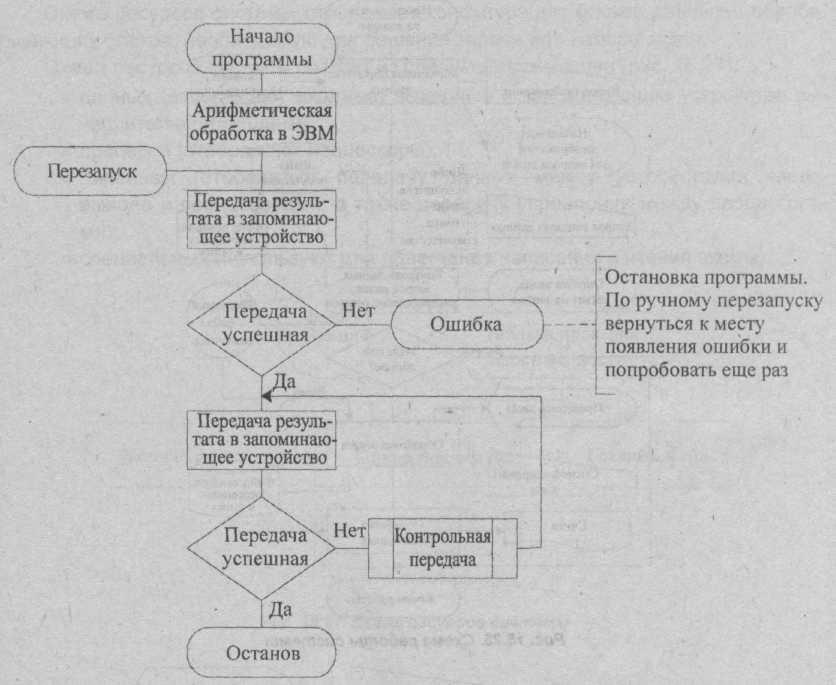

Схемы программ отображают последовательность операций в программе. Схема программы состоит из следующих символов (рис. 15.24):
-
процесса (указывают фактические операции обработки данных);
-
линейных (указывают поток управления);
-
специальных (используют для облегчения написания и чтения схемы).
Рис. 15.24. Схема программы

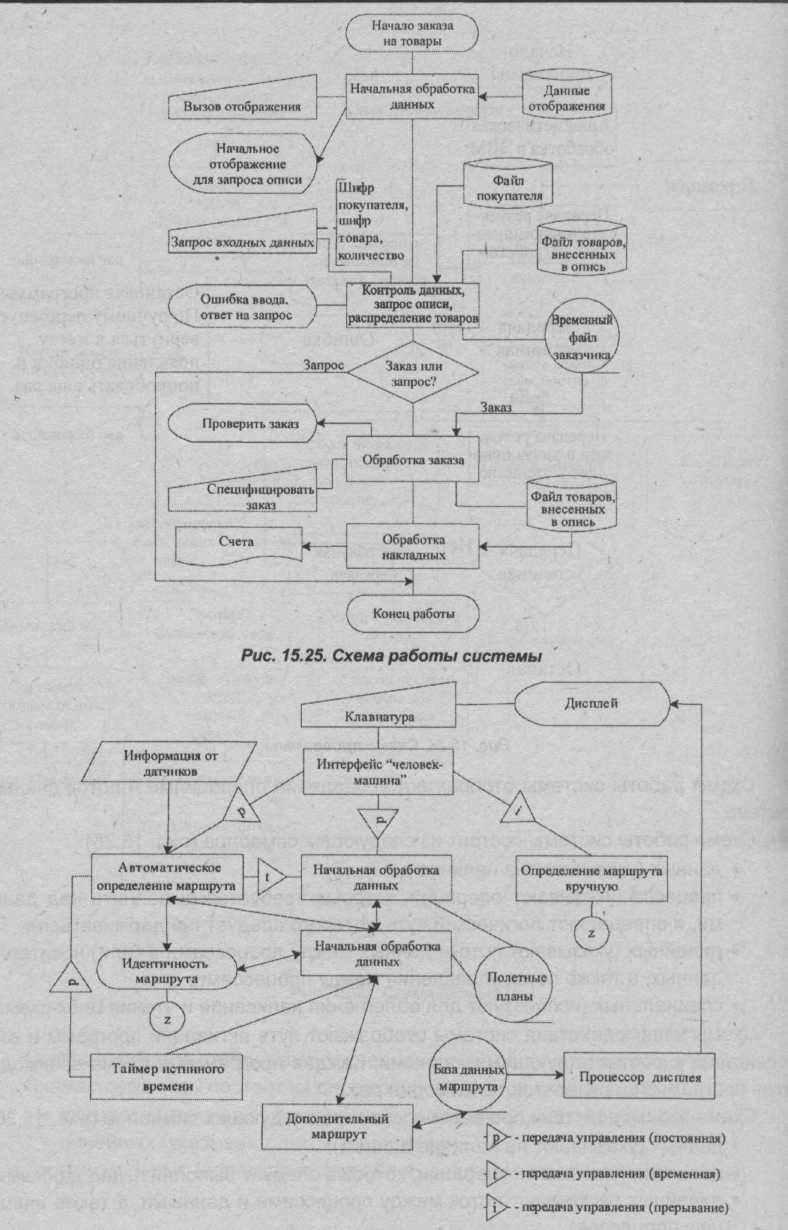

Схемы работы системы отображают управление операциями и поток данных в системе.
Схема работы системы состоит из следующих символов (рис. 15.25):
-
данных (указывают на наличие данных);
-
процесса (указывают операции, которые требуется выполнить над данны ми, и определяют логический путь, которого следует придерживаться);
-
линейных (указывают потоки данных между процессами и (или) носителями данных, а также поток управления между процессами;
• специальных (используют для облегчения написания и чтения блок-схемы). Схемы взаимодействия системы отображают путь активации программ и взаи модействий с соответствующими данными. Каждая программа в схеме взаимодей ствия программ показывается только один раз.
Схема взаимодействия программ состоит из. следующих символов (рис. 15.26):
-
данных (указывают на наличие данных);
-
процесса (указывают операции, которые следует выполнить над данными);
-
линейных (указывают поток между процессами и данными, а также инициа цию процессов);
-
символов (используют для облегчения написания и чтения схемы).
Рис. 15.26. Схема взаимодействия программы
Схема ресурсов системы отображает конфигурацию блоков данных и обрабатывающих блоков, необходимую для решения задачи или набора задач. Схема ресурсов системы состоит из следующих символов (рис. 15.27):
Рис. 15.27. Схема ресурсов системы
-
данных (отображают входные, выходные и запоминающие устройства вы числительной машины);
-
процесса (отображают процессоры);
-
линейных (отображают передачу данных между устройствами ввода- вывода и процессорами, а также передачу управления между процессора ми);
-
специальных (используют для облегчения написания и чтения схемы).

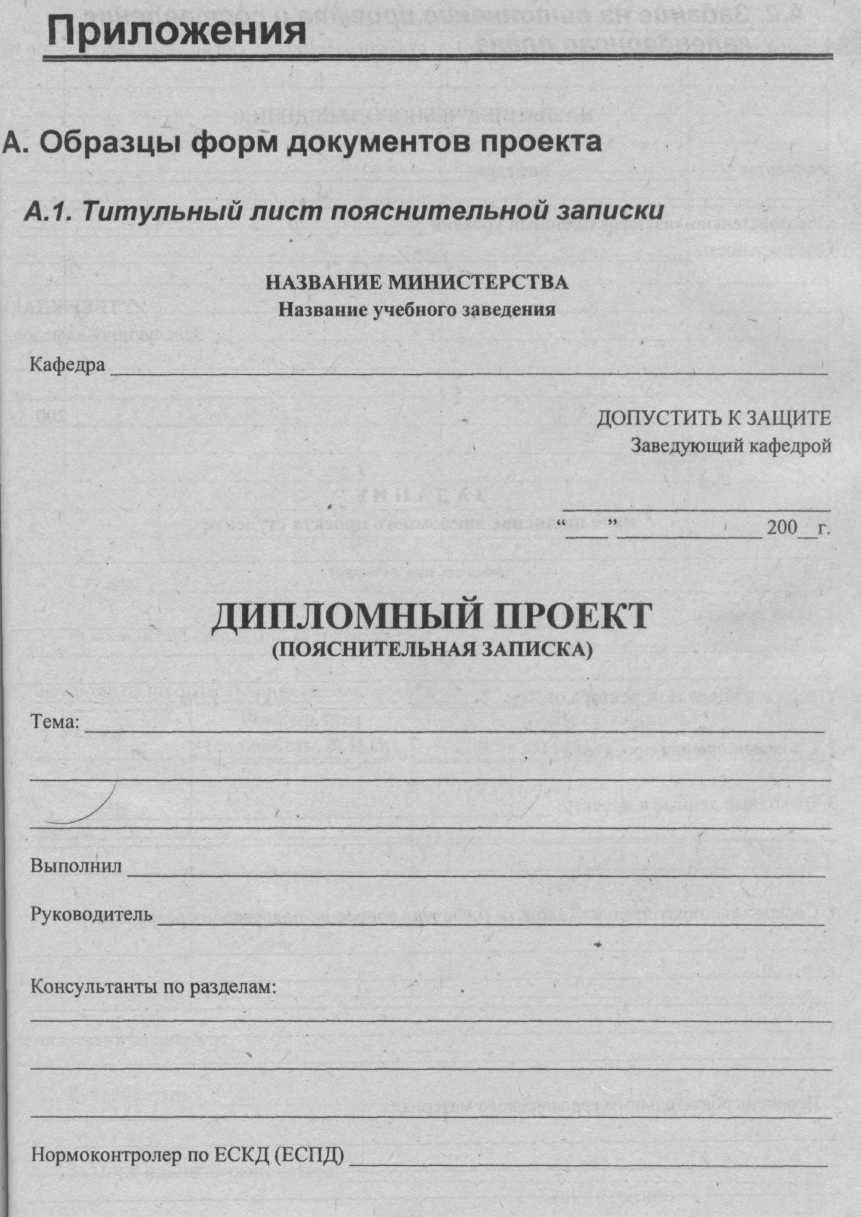

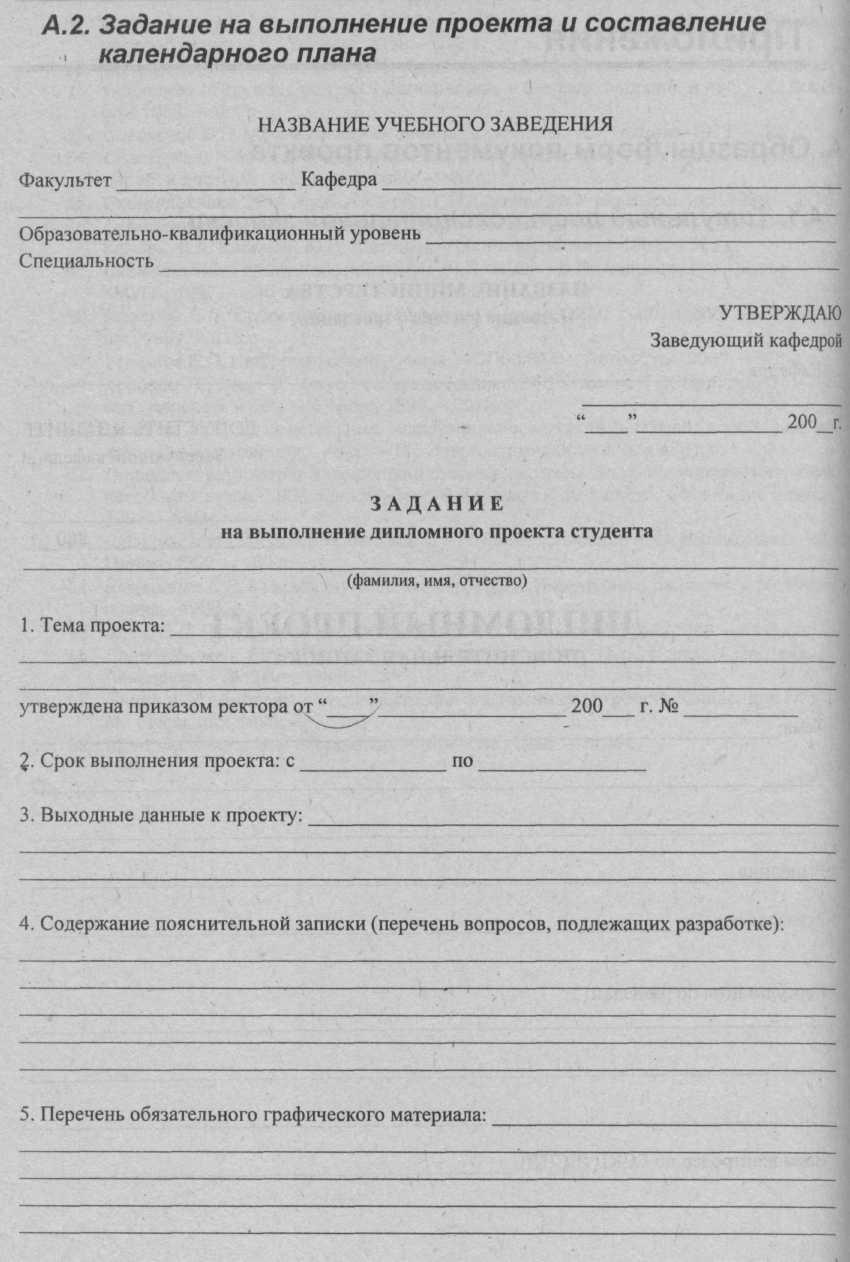

А.З. Образец оформления реферата
РЕФЕРАТ
Пояснительная записка к дипломному проекту "Цифровая математическая модель динамики полета самолета в режиме автоматической стабилизации", 105 с, 26 рисунков, 15 таблиц, 5 приложений, 15 литературных источников.
Объект исследования — динамика полета самолета Ил-96-300 в режиме автоматической стабилизации заданной приборной скорости через микропроцессорную систему управления тягой и исследование его динамических и статических характеристик.
Метод исследования — цифровое математическое моделирование в детерминированной постановке.
Установлено, что разработанная цифровая математическая модель динамики полета самолета Ил-96-300 на заданном режиме подобна реальному объекту; исследованы динамические и статические характеристики автоматически управляемого движения самолета; даны предложения относительно использования разработанной цифровой математической модели.
Результаты дипломного проектирования рекомендуется использовать для научных исследований и в практической деятельности специалистов авиационных конструкторских бюро.
Прогнозные допущения относительно развития объекта исследования — синтез оптимальной структуры законов функционирования микропроцессорных систем управления полетом и тягой.
Ключевые слова:
САМОЛЕТ
ДИНАМИКА ПОЛЕТА
АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ
МОДЕЛИРОВАНИЕ
МИКРОПРОЦЕССОРНАЯ СИСТЕМА
АЛГОРИТМ

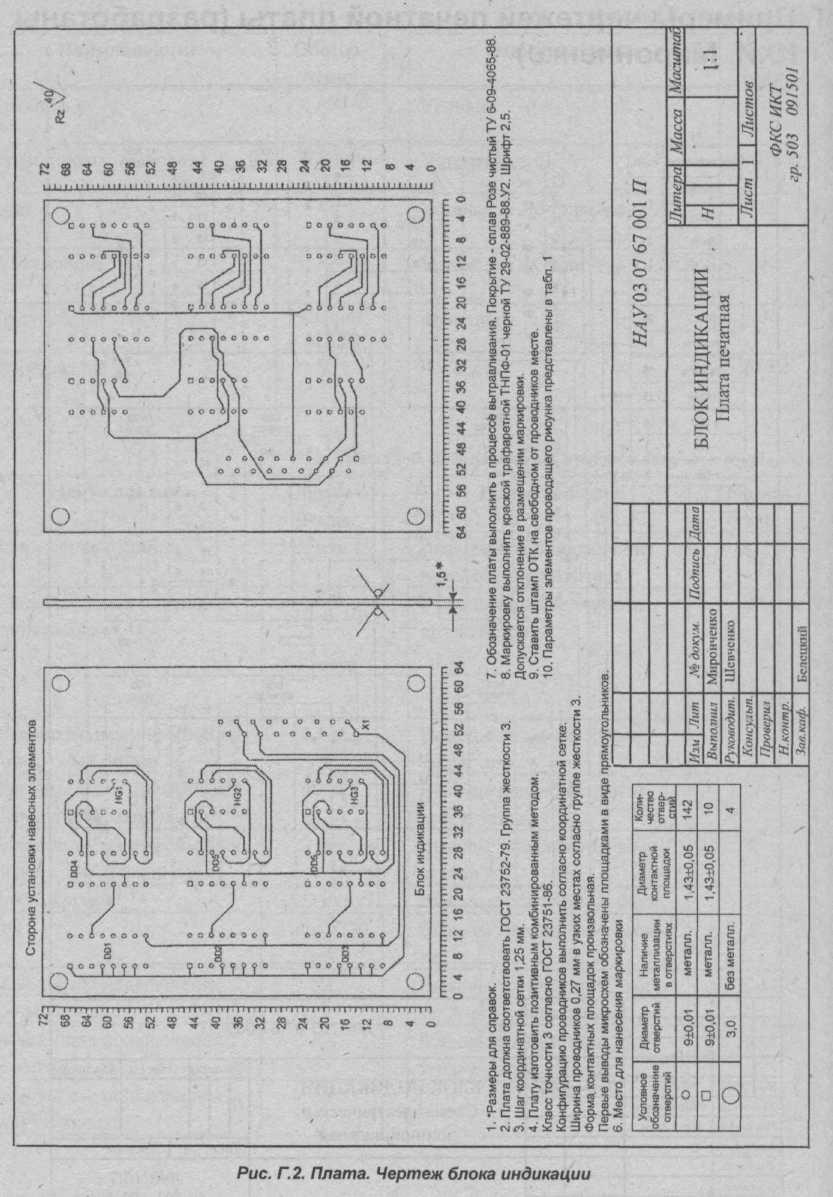

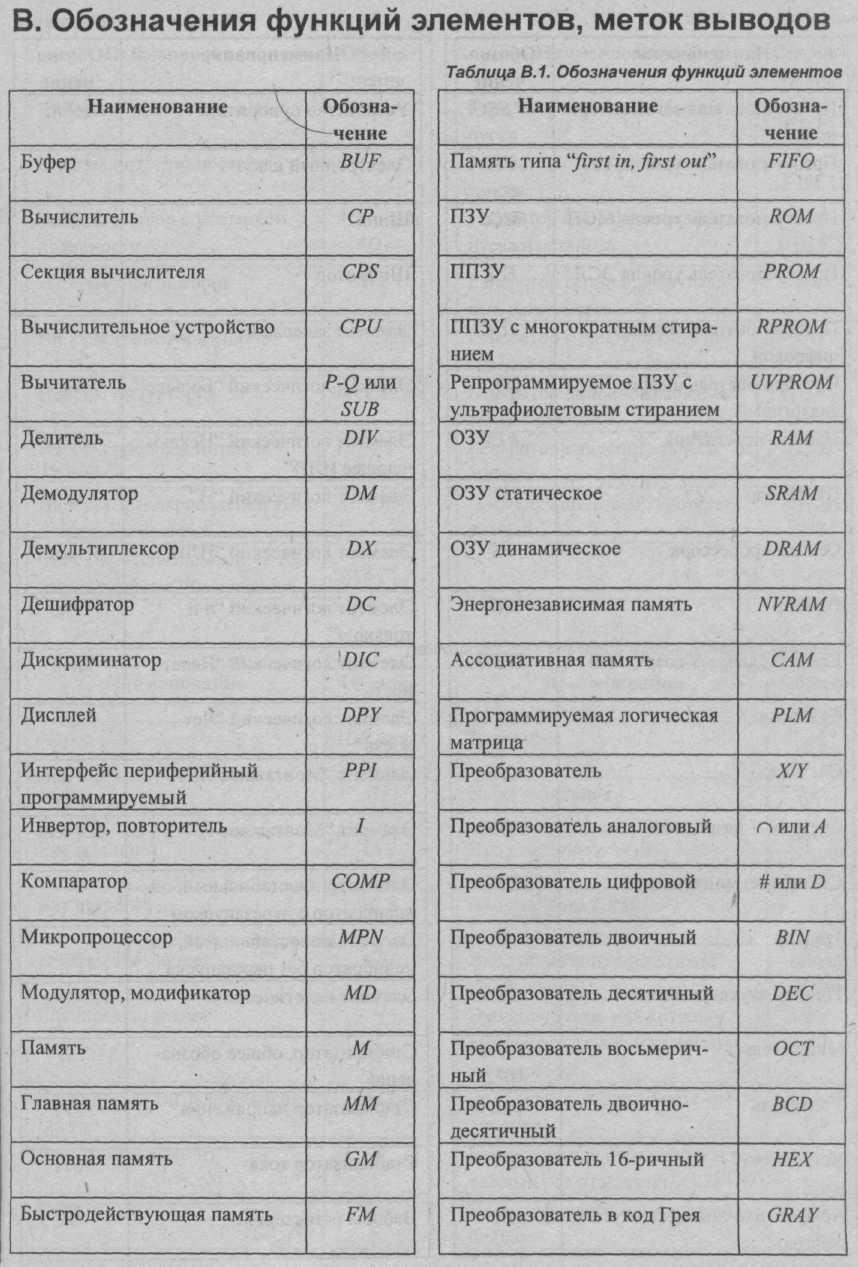

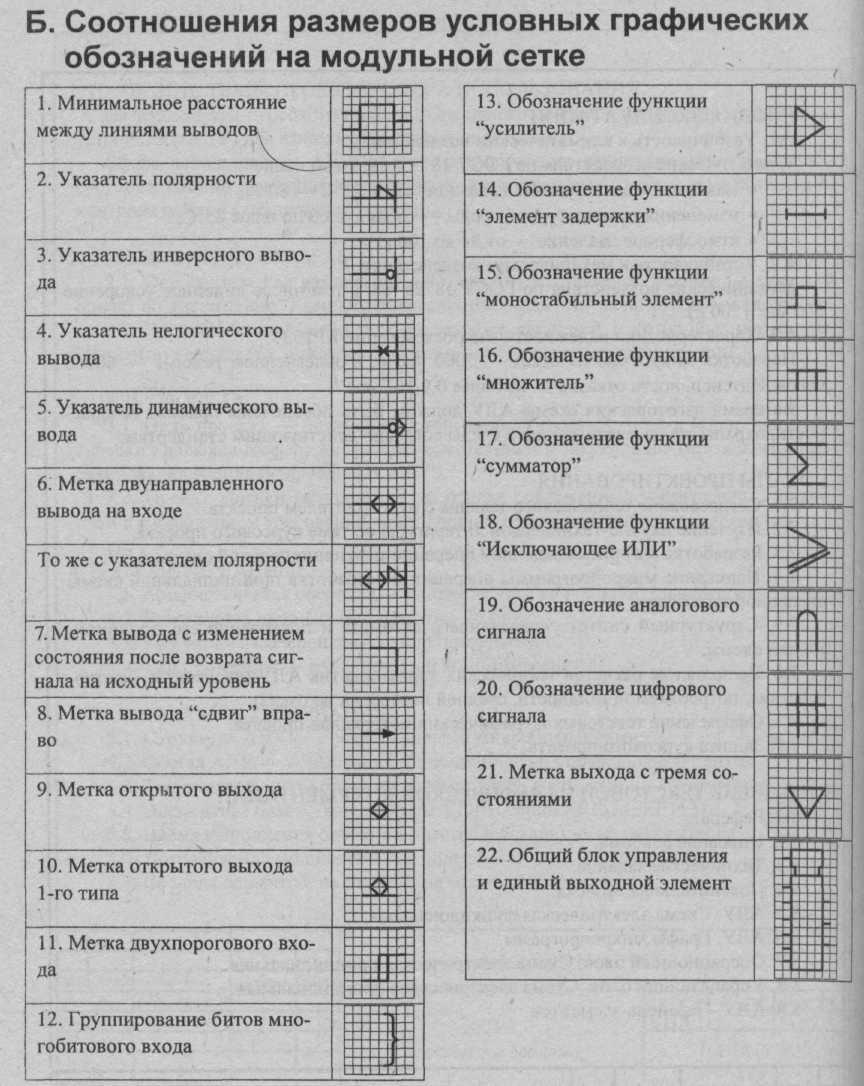

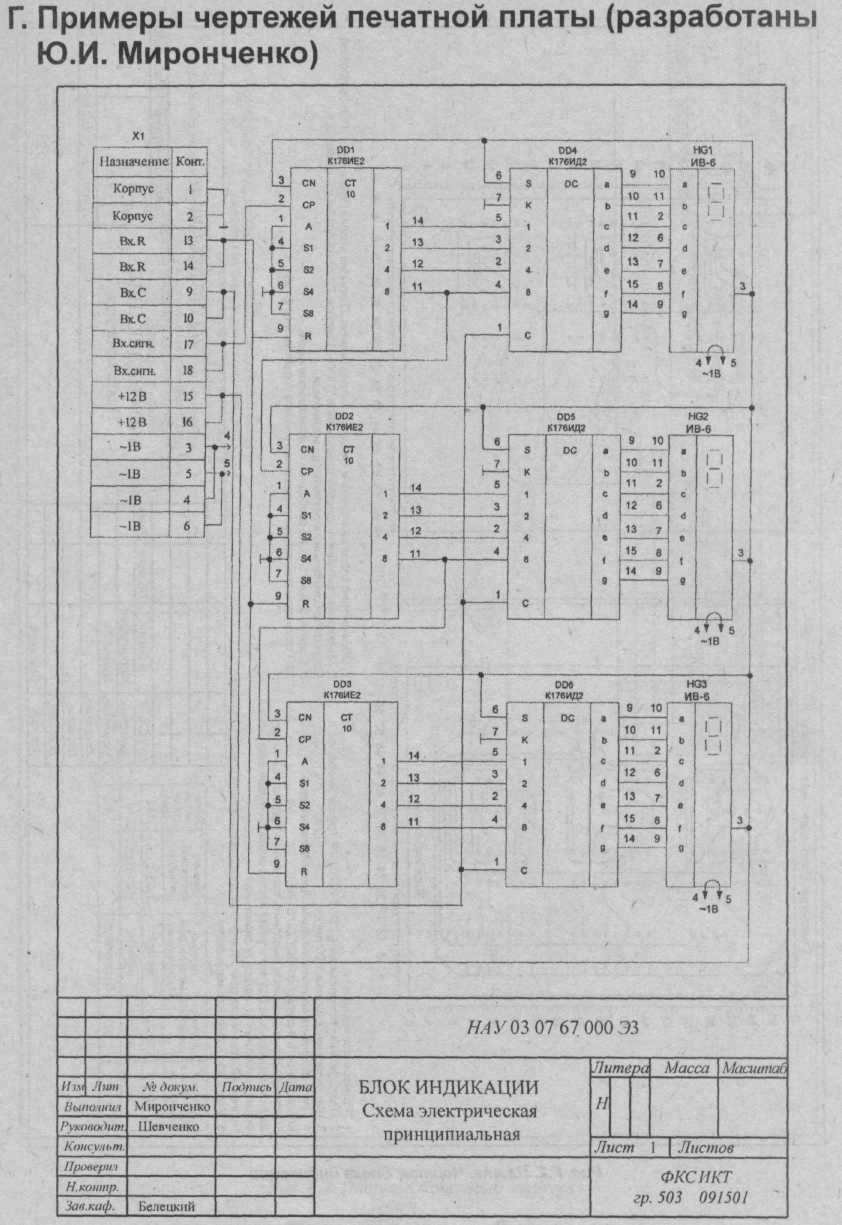

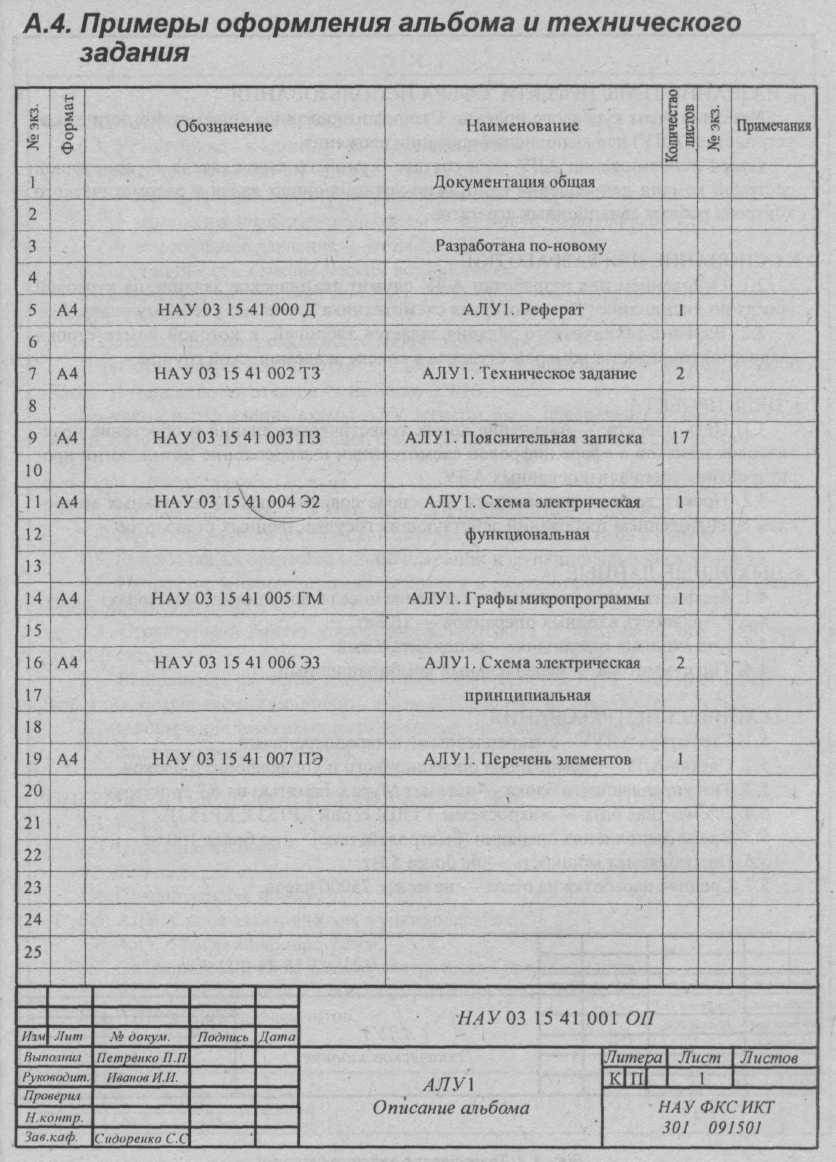

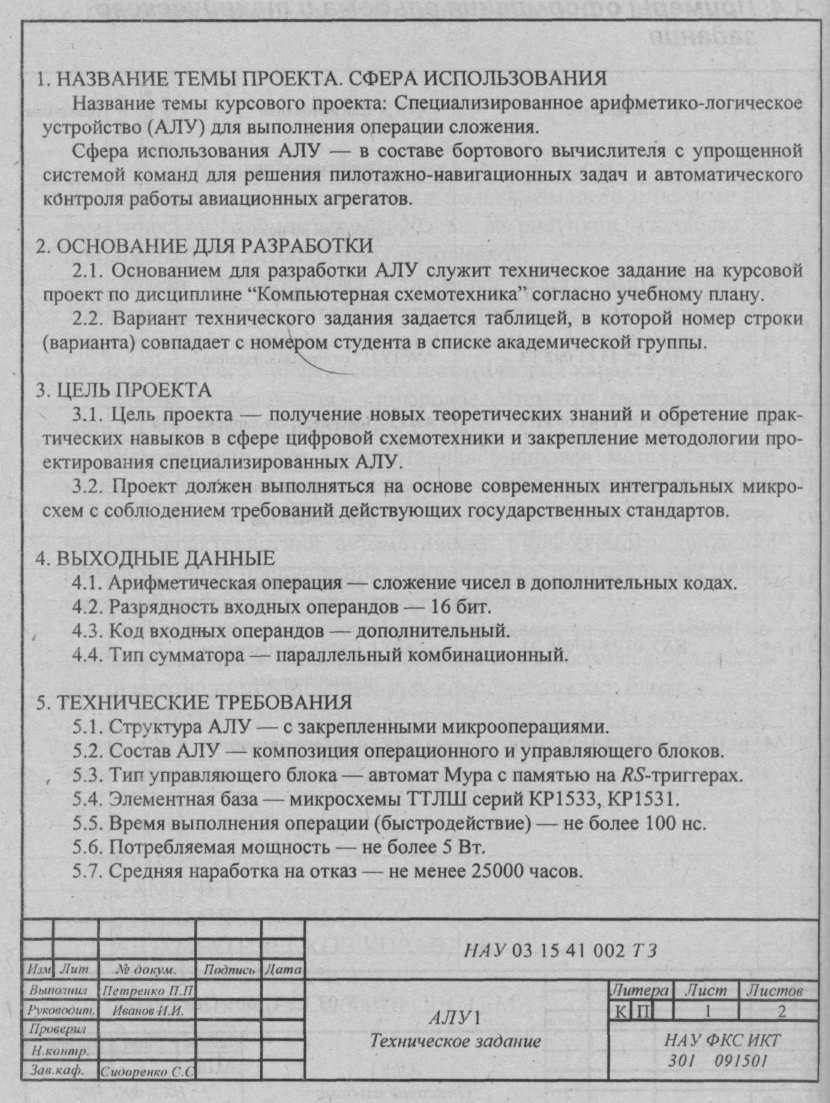

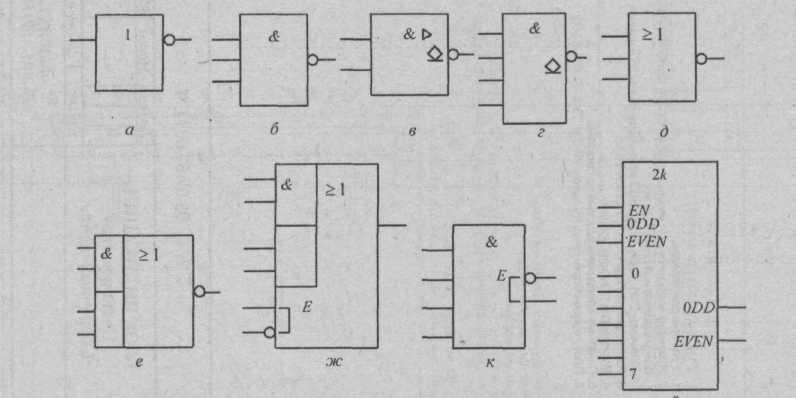

Рис. Д.1. Логические элементы: а — элемент НЕ; 6— элемент НЕ ЗИ; в — элемент НЕ 2И с открытым коллекторным выходом и повышенной нагрузочной способностью; г — элемент НЕ И с открытым коллекторным выходом; д — элемент НЕ ЗИЛ И; е — комбинированный элемент 2И ИЛИ с инвертированным выходом; ж— элемент 2И ИЛИ с инвертированным выходом и расширяющим входом; к — расширитель; л — элемент проверки четности или нечетности

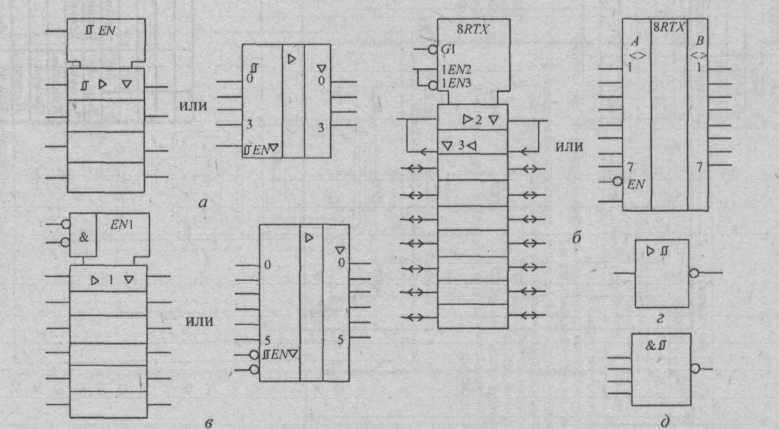

Рис. Д.2. Приемо-передатчики и гистерезисные элементы: а — четыре шинных усилителя с двухпороговым входом и выходом на три состояния с общим входом разрешения третьего состояния; б— двунаправленный шинный приемо-передатчик восьмиканальный; в — шестика-нальный буферный элемент с тремя состояниями на выходе с сигналом разрешения по выходу; г — инвертирующий усилитель с порогом Шмидта; д — триггер Шмидта с логическим
элементом ИЛИ на входе
Рис. Д.З. Бистабильные (триггеры), моностабильные и нестабильные элементы: а — два
триггера с раздельными входами, один с дополнительным входом; б — два триггера задержки
D-типа; в — шесть D-триггеров с общими входами управления и сброса; г — триггер D-muna с
пуском по фронту; д — триггер JK-типа с пуском по фронту; е — два Ж-триггера с общими
входами управления и сброса; ж — мультивибратор с перезапуском; к — два генератора,
управляемые напряжением, с указанием выводов питания

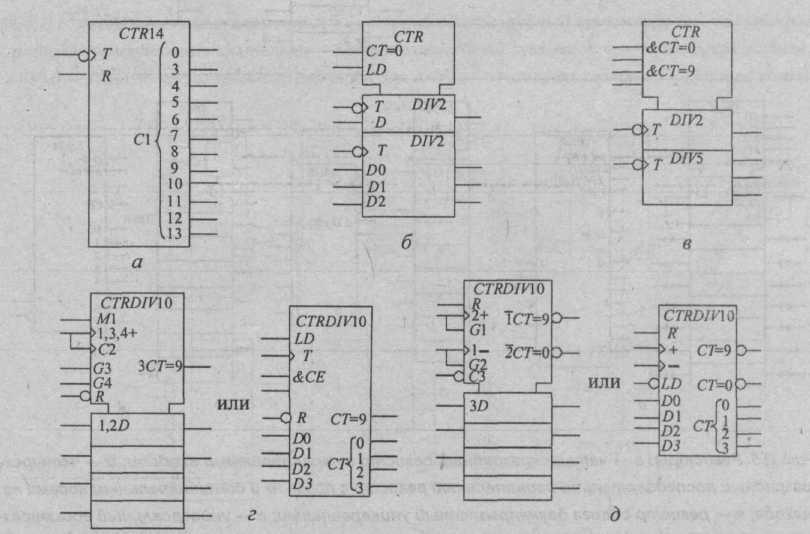

Рис. Д.4. Счетчики: а — двоичный 14-разрядный счетчик со сквозным переносом; б — асинхронный десятичный счетчик из делителей на 2 и 5с параллельной записью; в — четырехразрядный асинхронный десятичный счетчик из делителей на 2 и 5с предварительной установкой и синхронным сбросом; г — синхронный десятичный счетчик с параллельной загрузкой; д — десятичный синхронный реверсивный счетчик
36*

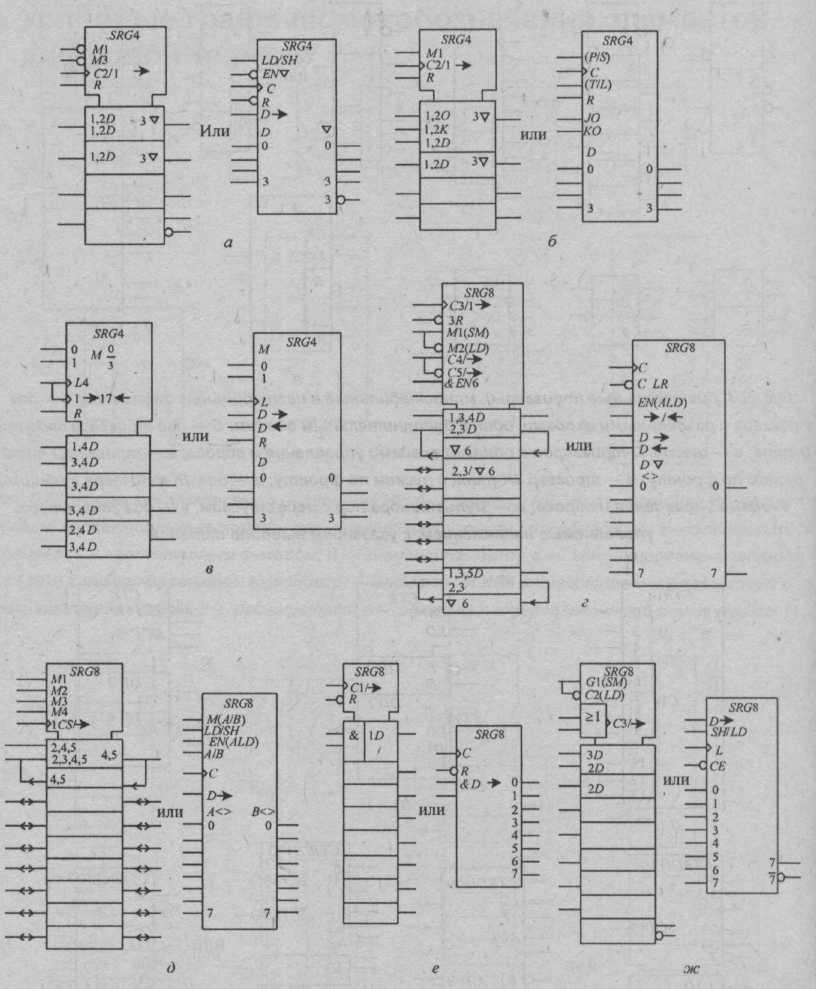

Рис. Д. 5. Регистры: а — четырехразрядный регистр с параллельными входами; б— четырехразрядный последовательно-параллельный регистр с прямым и дополнительным йодами на выходе; в — регистр сдвига двунаправленный универсальный; г — универсальный восьмиразрядный регистр; д — восьмиразрядный регистр сдвига с последовательным и параллельными входами и выходами; е — восьмиразрядный регистр сдвига с параллельной загрузкой

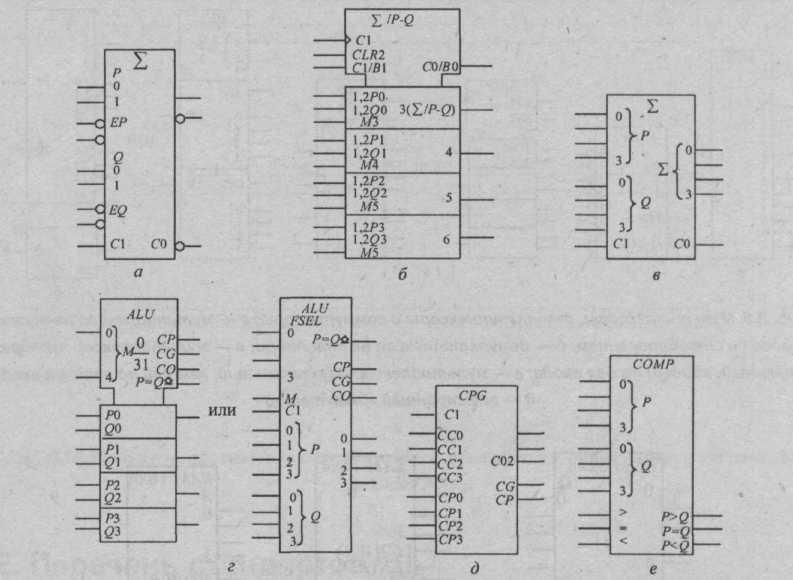

Рис. Д.6. Арифметические элементы: а — полный одноразрядный сумматор; б— четырехразрядный сумматор-вычитатель; в — четырехразрядный сумматор; г — четырехразрядное АЛУ; д — генератор ускоренного переноса для АЛУ; е — четырехразрядный цифровой компаратор

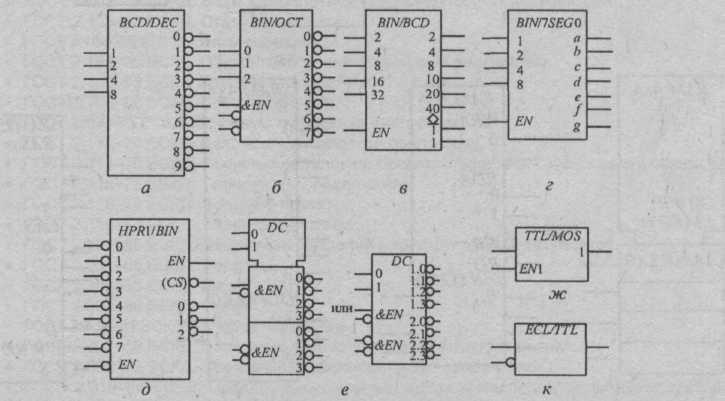

Рис. Д.7. Преобразователи (дешифраторы) и кодирующие устройства (шифраторы): а — преобразователь двоично-десятичного кода в десятичный; б — преобразователь из трех линий на восемь; в — преобразователь двоичного кода в двоично-десятичный; г — преобразователь-усилитель двоичного кода в семисегментный; д — приоритетный шифратор из восьми линий на три; е — два дешифратора, принимающие двухразрядный код; ж — преобразователь уровней ТТЛ в уровни МОП; к— преобразователь уровней ЭСЛ в уровни ТТЛ

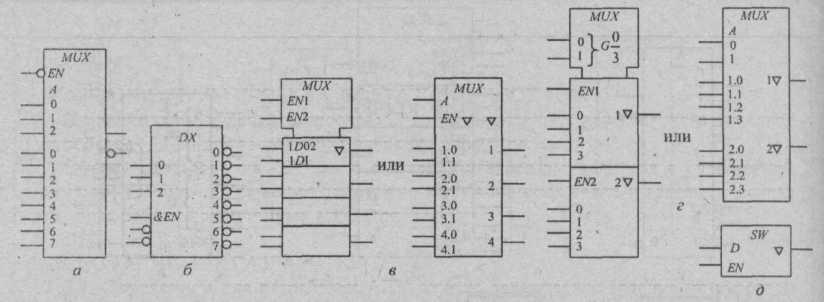

Рис. Д.8. Мультиплексоры, демультиплексоры и коммутаторы: а — мультиплексор на восемь входов со стробированием; б — демультиплексор на три линии; в — мультиплексор четырех-канальный, каждый по два входа; г — мультиплексор двухканальный, каждый по четыре входа;
д— электронный коммутатор
Рис. Д.9. Запоминающие устройства: а — ПЗУ на 32 слова по восемь битов; б— ОЗУ с произвольной выборкой на 16 слов по четыре бита; в — ОЗУ с произвольной выборкой на четыре слова по четыре бита с отдельной адресацией при записи и считывании; г — статическое ОЗУ на четыре слова по четыре бита; д — статическое ОЗУ на 256 слов по одному биту
Рис. Д.10. Шины: а — обозначение шин; б— пересечение шин; в — ответвление от шины отдельных линий
Е. Перечень стандартов Е. 1. Стандарты ЕСКД
-
ГОСТ 2.101-68 ЕСКД. Виды изделий.
-
ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов.
-
ГОСТ 2.103-68 ЕСКД. Стадии разработки.
-
ГОСТ 2.104-68 ЕСКД. Основные надписи.
-
ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.
-
ГОСТ 2.106-68 ЕСКД. Текстовые документы.
-
ГОСТ 2.108-68 ЕСКД. Спецификация.
-
ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам.
-
ГОСТ 2.112-70 ЕСКД. Ведомость держателей оригиналов.
-
ГОСТ 2.114-70 ЕСКД. Технические условия. Правила построения, изложения и оформления.
-
ГОСТ 2.118-73 ЕСКД. Техническое предложение.
-
ГОСТ 2.119-73 ЕСКД. Эскизный проект.
-
ГОСТ 2.120-73 ЕСКД. Технический проект.
-
ГОСТ 2.201-80 ЕСКД. Обозначение изделий и конструкторских документов.
-
ГОСТ 2.301-68 ЕСКД. Форматы.
-
ГОСТ 2.302-68 ЕСКД. Масштабы.
-
ГОСТ 2.303-68 ЕСКД. Линии.
-
ГОСТ 2.304-81 ЕСКД. Шрифты чертежные.
-
ГОСТ 2.307-68 ЕСКД. Написание размеров и предельных отклонений.
-
ГОСТ 2.309-73 ЕСКД. Обозначение шероховатости поверхностей.
-
ГОСТ 2.316-86 ЕСКД. Правила написания на чертежах надписей, технических требований и таблиц.
-
ГОСТ 2.321-84 ЕСКД. Обозначения буквенные.
-
ГОСТ 2.414-75 ЕСКД. Правила выполнения чертежей жгутов, кабелей и проводов.
-
ГОСТ 20406-75 ЕСКД. Платы печатные. Термины и определения.
-
ГОСТ 2.417-78 ЕСКД. Правила выполнения чертежей печатных плат.
-
ГОСТ 10317-79 ЕСКД. Платы печатные. Основные размеры.
-
ГОСТ 23770-79 ЕСКД. Платы печатные. Типовые технологические процессы химической и гальванической металлизации.
568 Приложения
ГОСТ 23751-86 ЕСКД. Платы печатные. Основные параметры конструкции. ГОСТ 2.601-68 ЕСКД. Эксплуатационные документы.
ГОСТ 2.605-68 ЕСКД. Плакаты учебно-технические. Общие технические требования. ГОСТ 2.701-84 ЕСКД. Схемы. Виды и типы. Общие требования к выполнению. ГОСТ 2.702-75 ЕСКД. Правила выполнения электрических схем.
ГОСТ 2.708-81 ЕСКД. Правила выполнения электрических схем цифровой вычислительной техники.
ГОСТ 2.709-72 ЕСКД. Система обозначения цепей в электрических схемах. ГОСТ 2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.721-74 ЕСКД. Обозначения условные графические в схемах. Обозначения общего использования.
ГОСТ 2.770-73 ЕСКД. Обозначения условные графические. Приборы полупроводниковые. ГОСТ 2.743-91 ЕСКД. Обозначения условные графические в схемах. Элементы цифровой техники.
ГОСТ 2.747-68 ЕСКД. Обозначения условные графические в схемах, размеры условных графических обозначений.
ГОСТ 2.759-82 ЕСКД. Обозначения условные графические в схемах. Элементы аналоговой техники.
ГОСТ 2.761-84 ЕСКД. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи.
ГОСТ 2.764-86 ЕСКД. Обозначения условные графические в электрических схемах. Интегральные электронные элементы индикации.
ГОСТ 2.765-87 ЕСКД. Обозначения условные графические в электрических схемах запоминающих устройств.
Е.2. Стандарты ЕСПД
ГОСТ 19.001-77 ЕСПД. Общие положения.
ГОСТ 19.101-71 ЕСПД. Виды программ и программных документов. ГОСТ 19.102-77 ЕСПД. Стадии разработки.
ГОСТ 19.103-77 ЕСПД. Обозначения программ и программных документов. ГОСТ 19.104-78 ЕСПД. Основные надписи.
ГОСТ 19.105-78 ЕСПД. Общие требования к программным документам. ГОСТ 19.106-78 ЕСПД. Описание к программным документам, выполненных печатным способом.
ГОСТ 19.202-78 ЕСПД. Спецификация. Требования к содержанию и оформлению. ГОСТ 19.401-78 ЕСПД. Текст программы. Требования к содержанию и оформлению. ГОСТ 19.402-78 ЕСПД. Описание программы.
ГОСТ 19.404-79 ЕСПД. Пояснительная записка. Требования к содержанию и оформлению. ГОСТ 19.701-90 ЕСПД. Схема алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения.
ГОСТ 19.781-90 ЕСПД. Обеспечение систем обработки информации программное. Термины и определения.
Е.З. Другие стандарты
СТД 24.101-80. Виды и комплектность документов.
СТД 24.102-80. Обозначения документов.
СТД 24.203-80. Требования к содержанию общесистемных документов.
СТД 24.301-80. Общие требования к текстовым документам.
СТД 24.302-80. Общие требования к выполнению схем.
СТД 24.303-80. Обозначения условные графические технических средств.
СТД 24.304-80. Требования к оформлению чертежей.
ГОСТ 34.602-89. Информационная технология, комплекс стандартов на автоматизированные
системы. Техническое задание на создание автоматизированной системы.
ГОСТ 34.003-90. Информационные технологи. Комплекс стандартов на автоматизированных
системах. Автоматизированные системы.
ГОСТ 28907-91. Системы обработки информации. Локальные вычислительные сети. Протокол и
услуги уровня управления логическим звеном данных.
ГОСТ 29099-91. Сети вычислительно-локальные. Термины и определения.
