13.2. Общие требования к оформлению проектов
Результатом выполнения проектов являются технические описания, расчеты, таблицы, графики, чертежи, схемы, плакаты и пояснения к ним. Эти материалы оформляются в виде пояснительной записки и соответствующего графического материала. Виды, комплектность и оформление всех документов проекта должны соответствовать стандартам ЕСКД, ЕСПД и другим действующим стандартам. Каждое положение должно быть обосновано расчетами, фактическим материалом и ссылками на литературные источники, научно-технические отчеты и т.д. Не допускаются ссылки на устные указания руководителей, консультантов, преподавателей и других лиц. За принятые в проекте решения и правильность всех данных отвечает автор проекта.
13.3. Обозначения стандартов ескд

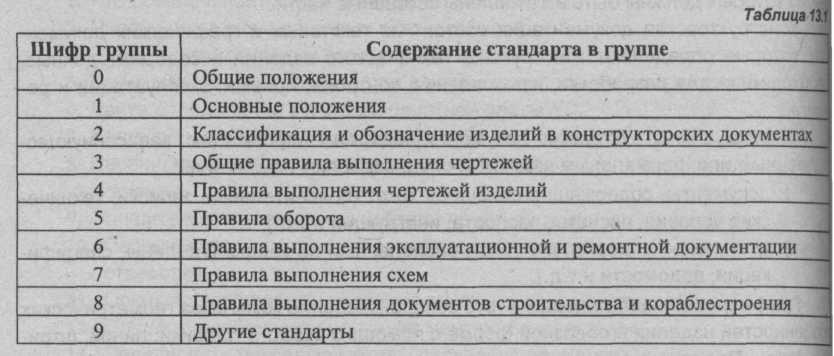

Стандарты ЕСКД распределены по группам, представленным в табл. 13.1.

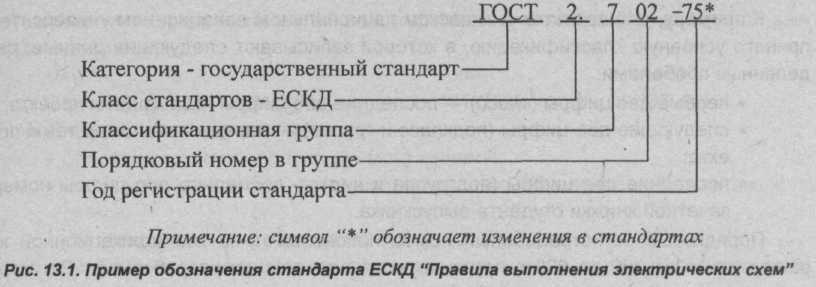

Обозначение стандарта ЕСКД выполняется по классификационному признаку и состоит из указания категорий стандарта, системы, группы, порядкового номера стандарта в группе и года утверждения. Пример обозначения стандарта ЕСКД "Правила выполнения электрических схем" показан на рис. 13.1.
13.4. Обозначения конструкторских документов
Проекты — это комплекты текстовых и графических документов (конструкторских, программных, технологических, автоматизированных систем управления), которые обязательно выполняются на основе задания. В учебных заведениях необходимое количество документов и их виды устанавливает выпускающая кафедра.
Вся техническая документация проектов, за исключением иллюстративной, должна иметь обозначения. Для основных конструкторских документов установлена следующая структура обозначения согласно ГОСТ 2.201-80 "Обозначение изделий и конструкторских документов" (рис. 13.2).
ХХХХ ХХХХХХ XXX
Код организации-разработчика
Код классификационной характеристики
Порядковый регистрационный номер
Рис. 13.2. Структура обозначения основных конструкторских документов
Четырехразрядный буквенный код организации-разработчика определяют по кодификатору организаций-разработчиков. Для конструкторских документов, которые выполняют студенты, этот код определяется сокращенным названием учебного заведения с точкой в конце (например: "НАУ.").

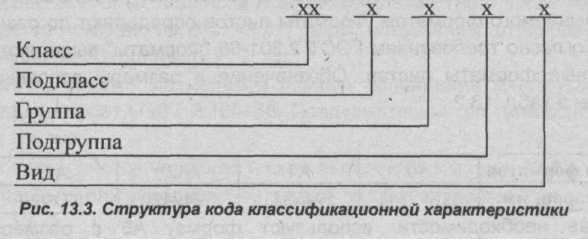

Шестизначный цифровой код классификационной характеристики присваивают изделию и конструкторскому документу по классификатору ЕСКД. Структура кода классификационной характеристики показана на рис. 13.3.
К примеру, для проектов в Киевском национальном авиационном университете принято условную классификацию, в которой записывают следующие данные, разделенные пробелами:
-
первые две цифры (класс) — последние две цифры года защиты проекта;
-
следующие две цифры (подкласс и группа) — порядковый номер темы про екта;
-
последние две цифры (подгруппа и вид) — последние две цифры номера зачетной книжки студента-выпускника.
Порядковый регистрационный номер присваивают по квалификационной характеристике от 000 до 999 в пределах кода организации-разработчика. Регистрационный номер присваивают в пределах одного проекта.

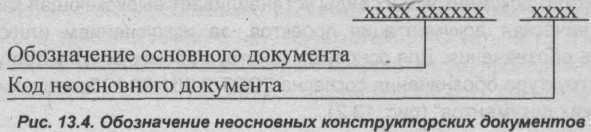

Обозначение основного конструкторского документа совпадает с обозначением изделия. Обозначение других конструкторских документов (пояснительная записка, сборочный, габаритный, монтажный или электромонтажный чертеж, схемы, ведомости, эксплуатационные документы и т.д.) должны состоять из обозначения основного документа (спецификации или детали) и кода документа, установленных соответствующими стандартами ЕСКД (рис. 13.3).
Код неосновного документа должен иметь не более четырех знаков. Например:
• обозначение основного конструкторского документа (спецификации)
НАУ 04 12 20 001;
• обозначение сборочного чертежа изделия
НАУ 04 12 20 002 СЧ;
• обозначение схемы электрической структурной
НАУ 04 12 20 001 Э1.
Общее обозначение основного конструкторского документа имеют документы одного уровня вхождения.
