15.7.3. Символы линий
Третья группа содержит основные и специфические символы линий.
Основной символ линии
Символ отображает поток данных или управ-
ления (рИС. 15.10). В случае необходимости ИЛИ рис. 15.10. Основной символ линии для удобства чтения и понимания можно использо вать стрелки-указатели.
Специфические символы линий
-
Передача управления. Символ отображает непосредственную передачу управления от одного процесса к другому. Тип передачи управления дол жен быть назван внутри символа — например, запрос, вызов, событие (рис. 15.11, a). i
-
Канал связи. Символ отображает передачу по каналу связи (рис. 15.11, б).
-
Пунктирная линия. Символ отображает альтернативную связь между дву мя или более символами. Символ используют также для обвода аннотиро ванных участков (рис. 15.11, в).
Рис. 15.11. Специфические символы линий: а — передача управления; б— канал связи; в — пунктирна линия
15.7.4. Другие специфические символы
К четвертой группе относятся следующие специфические символы.
-
Соединитель. Символ отображает выход в часть схемы и вход из другой части этой схемы и используется для обрыва линии и продолжения ее в другом месте. Соответственно символы-соединители должны иметь одно и то же уникальное обозначение (рис. 15.12, а).
-
Терминатор. Символ отображает выход во внешнюю. среду и вход из внешней среды — начало или конец схемы программы, внешнее использо вание и источник или пункт назначения данных (рис. 15.12, б).
-
Комментарий. Символ используют для добавления описательных коммен тариев или пояснительных записей для пояснения или примечаний. Пунк тирные линии в символе комментария связаны с соответствующим симво лом или могут обводить группу символов. Текст комментариев или приме чаний может быть расположен возле ограничительной фигуры (рис. 15.12, в).
-
Пропуск. Символ (три точки) используют в схемах для изображения пропус ка символа или группы символов, у которых не определены ни тип, ни коли чество символов. Символ используют только в символах линий или между ними. Его используют главным образом в схемах, изображающих общие развязки с неизвестным числом повторений (рис. 15.12, г, д).

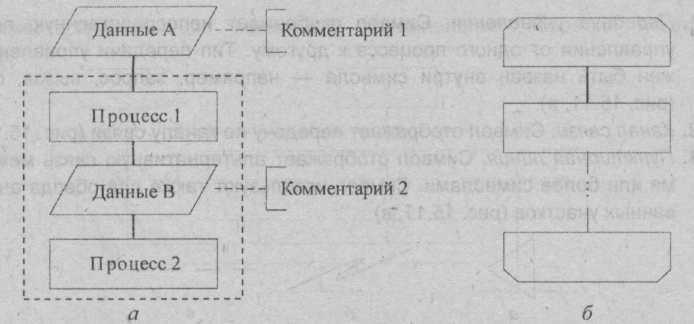

Пример использования комментария показан на рис. 15.13, а, а использования символа пропуска — на рис. 15.13, б
15.7.5. Правила использования символов и схем
Символ предназначен для графической идентификации функции, которую он отображает, независимо от текста внутри этого символа. Символы в схеме следует размещать равномерно, придерживаясь разумной длины соединений и минималь ного количества долгих линий. ч
Большинство символов задуманы так, чтобы можно было поместить текст внутрь символа. Формы символов, установленные стандартом, должны служить пособием для фактически используемых символов. Не должны изменяться углы и другие параметры, влияющие на соответствующую форму символов. Символы должны быть по возможности одного размера. Символы могут быть начерчены в любой ориентации, однако лучше использовать горизонтальную ориентацию. Зеркальное изо-
бражение формы символа означает одну и ту же функцию, однако ему не следует отдавать преимущество.
Минимальный объем текста, необходимый для понимания функции данного символа, требуется размещать внутри этого символа. Текст для чтения следует записывать

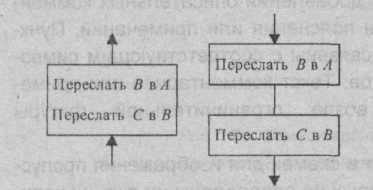

Рис. 15.14. Запись текста для пояснения слева направо и сверху вниз независимо от
Функции символа направления потока (рис. 15.14).
Если объем текста, который необходимо поместить внутри символа, превышает его размеры, то следует использовать символ комментария. Если использование
символов комментария может запутать или разрушить ход схемы, текст необходимо размещать на отдельном листе и давать перекрестную ссылку на символ.
В схемах можно использовать идентификатор символов. Это связанный с определенным символом идентификатор, определяющий этот символ для использования в справочных целях в других элементах документации (например, в листинге программы). Идентификатор символа следует размещать слева над символом (рис. 15.15).
Рис. 15.15. Запись идентификатора Рис. 15.16. Описание символов
В схемах можно использовать описание символов — любая другая информация, например, для отображения специального применения символа с перекрестной ссылкой или для лучшего понимания функции как части схемы. Описание символа должно быть размещено справа над символом (рис. 15.16).

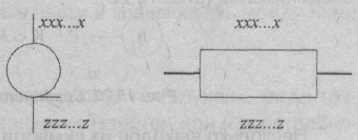

Рис. 15.17. Способы обозначения ввода и вывода
В схемах работы системы символы, отображающие носители данных, во многих случаях показывают способы ввода-вывода. Для использования в качестве ссылки на документацию текст для символов, отображающих способы ввода, следует размещать
справа над символом, а текст для символов, отображающих вывод — справа под символом (рис. 15.17).

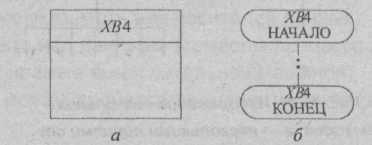

В схемах можно использовать подробное изображение, которое обозначают символом с полосой для процесса или данных. Символ с полосой указывает, что в этом же комплекте документации в другом месте имеется более подробное изображение.
Символ с полосой представляет собой любой символ, внутри которого в верхней части проведена горизонтальная линия. Между этой линией и верхней линией
Рис. 15.18. Подробное изображение процесса
