14.3.6. Взаимосвязь выводов
Выводы элементов подразделяют на влияющие и зависимые. Влияющий вывод действует на один или несколько зависимых от него выводов. Чтобы показать взаимосвязь выводов элемента, используют обозначения зависимости. Зависимости выводов обозначают присвоением им меток выводов:
-
для влияющего вывода — буквенным обозначением зависимости и поряд ковым номером, проставленным после буквенного обозначения без пропус ков;
-
для каждого зависимого от влияющего вывода — таким же порядковым но мером, проставленным без пропусков перед буквенным обозначением мет ки вывода.
Если влияющий вывод действует на зависимый своим дополнительным логическим состоянием, то над порядковым номером, проставленным перед меткой зависимого вывода, ставят черту (рис. 14.27, а). В случае, когда вывод зависит от нескольких влияющих выводов, порядковый номер каждого из них указывают через запятую (рис. 14.27, б).

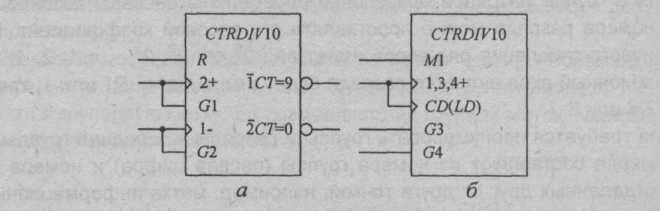

Рис. 14.27. Обозначения выводов: а — влияющего дополнительным логическим состоянием на зависимый вывод; б— зависимость нескольких выводов от одного влияющего
Допускается дополнять обозначения зависимости меткой, которая поясняет функциональное назначение вывода и проставляется в круглых скобках.

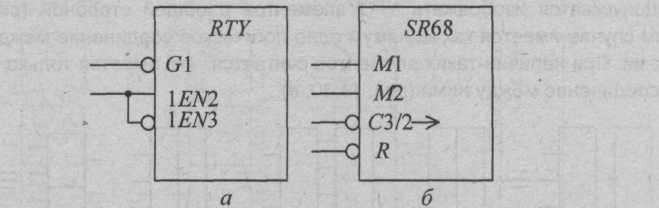

Если вывод выполняет несколько функций и (или) имеет несколько влияющих действий, то обозначения каждой из этих функций и (или) зависимостей соответствующей меткой можно показывать в следующих строках. При этом каждой метке может быть поставлен в соответствие указатель (рис. 14.28, а), или одной строкой
через
косую
черту
(рис.
14.28, б).
Порядок
меток,
обозначающих
несколько
функций
или
зависимостей,
произвольный.
Если требуется указать несколько меток одного вывода в следующих строках, допускается линии выводов к ним не подводить.
14.3.7. Обозначения монтажной логики
Непосредственное соединение логических выходов нескольких элементов на общую нагрузку (монтажная логика) следует обозначать, как показано на рис. 14.29, а. Монтажную логику можно рассматривать как элемент, который изображают в виде УГО элемента монтажной логики (рис. 14.29, б).
-
Термину "элемент монтажной логики" соответствует термин "элемент DOT".
-
В зависимости от вида выполняемой логической функции знак "*" следует заменить знаком "&" (монтажное "И") или знаком "1" (монтажное "ИЛИ").
-
Допускается изображать монтажную логику, как показано на рис. 14.29, в, если это не приведет к неоднозначности понимания.
-
Если выходам элементов присвоены метки открытых выходов, то допуска ется изображать монтажную логику соответственно рис. 14.29, г.

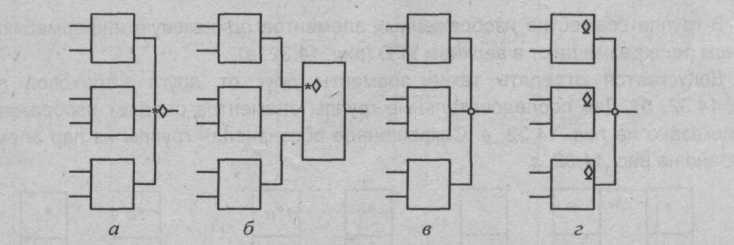

Рис. 14.29. Изображение монтажной логики: а — общее; б — в виде УГО элемента монтажной логики; в — упрощенное изображение; г — для элементов с открытым коллекторным выходом
