14.4.2. Правила выполнения диаграмм
Традиционно в технической литературе понятие диаграммы и графика представляют следующими определениями:
• диаграмма — это графическое изображение, которое наглядно показывает линейными отрезками или геометрическими фигурами соотношения между различными величинами;
• график — это геометрическое наглядное изображение функциональной за висимости между величинами с помощью линий на плоскости. В выбранной системе координат график функций Дх) — это множество тех точек плоско сти, координаты которых удовлетворяют уравнению >> =Дх).
IB рекомендациях ЕСКД Р 50-77-88 "Правила выполнения диаграмм" используют обобщенный единый термин — "диаграмма". Рекомендации устанавливают основные правила выполнения диаграмм, изображающих функциональную зависимость двух и более переменных величин в системе координат.
14.4.3. Оси координат
Значения величин, связанных изображаемой функциональной зависимостью, следует откладывать на осях координат в виде шкал. Допускается выполнять диаграммы без шкал значений величин. В прямоугольной системе координат независимую переменную следует откладывать на горизонтальной оси (оси абсцисс), а положительные значения величины — на осях вправо и вверх от точки начала отсчета (рис. 14.38).
Рис. 14.38. Диаграмма в прямоугольной Рис. 14.39. Диаграмма в полярной
системе координат без шкал системе координат
В полярной системе координат начало отсчета углов (угол 0°) должен находиться на горизонтальной или вертикальной оси; при этом положительное направление угловых координат должно соответствовать вращению против часовой стрелки (рис. 14.39).
Оси координат в диаграммах без шкал и со шкалами следует заканчивать стрелками, указывающими направление возрастания значений величин (см. рис. 14.38). В диаграммах со шкалами оси координат заканчивают стрелками за пределами шкал или обозначают самостоятельными стрелками после обозначения величины параллельно осям координат (рис. 14.40, 14.41)

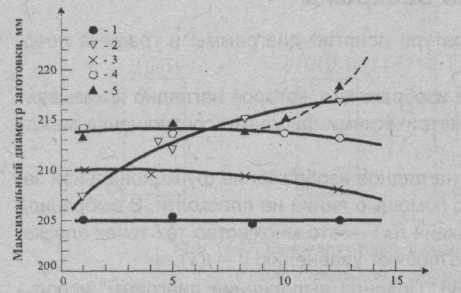

1 - без смазывания; 2 - маловязкое масло; 3 - олеат кальция; 4 - графит с жиром; 5 - ланолин
Рис. 14.40. Диаграмма со шкалами

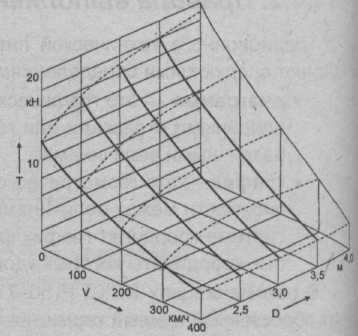

Рис. 14.41. Диаграмма в системе трех координат
Выполняя диаграммы в прямоугольной (пространственной) системе трех координат, функциональные зависимости следует изображать в аксонометрической проекции.
14.4.4. Масштабы, шкалы и координатная сетка

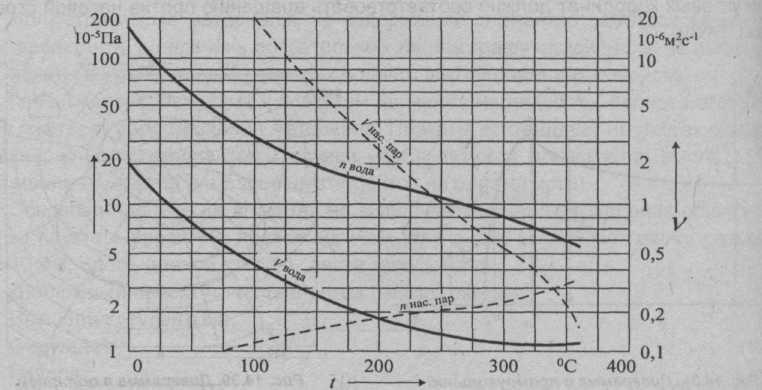

Рис. 14.42. Диаграмма со шкалами на координатной оси и линии координатой сетки
Значения переменных величин следует откладывать на осях координат в линейном (см. рис. 14.38) или нелинейном (например, логарифмическом, как показано на рис. 14.42) масштабах изображения.
Масштаб, который может быть различным для каждого направления координат, должен выражать шкалой откладываемых значений величины. В качестве шкалы используют координатную ось или линию координатной сетки, ограничивающей поле диаграммы. Диаграммы без шкал выполняют по всем направлениям координат в линейном масштабе изображения.
В диаграммах, изображающих несколько функций различных переменных и диаграммах, в которых одна и та же переменная одновременно выражается в различных единицах, допускается использовать как шкалы координатной оси, так и линии координатной сетки, ограничивающие поле диаграмм (см. рис. 14.42) и (или) прямые, расположенные параллельно координатным осям (рис. 14.43).
Рис. 14.43. Диаграммы с дополнительными шкалами на прямых параллельно координатной оси
Координатные оси как шкалы изображаемых величин разделяют на графические интервалы одним из трех способов:
-
координатной сеткой (см. рис. 14.39,14.41);
-
штрихами делений (см. рис. 14.40);
-
сочетанием координатной сетки и штрихов делений (см. рис. 14.43). ШкальГ, расположенные' параллельно координатной оси, разделяют только
штрихами делений (см. рис. 14.43).
Размер графического интервала (расстояние между штрихами делений и (или) линиями координатной сетки) "выбирают с учетом назначения диаграммы, удобства отсчета с интерполяцией и репрографии.
Рядом с делениями, соответствующими началу и концу шкалы, требуется указывать соответствующие числа (значения величин). Если началом отсчета шкал является нуль, то его указывают один раз в точке пересечения шкал.

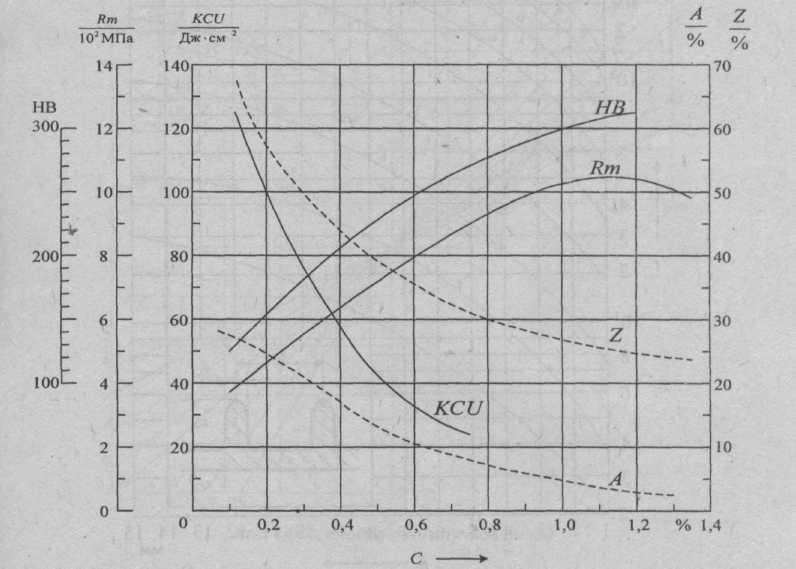

Частоту нанесения числовых значений и промежуточных делений шкал выбирают с учетом удобства пользования диаграммой. Штрихи делений, соответственно кратные графическим интервалам, допускается продлевать (см. рис. 14.40). Числа на шкалах следует размещать горизонтально вне поля диаграммы (см. рис. 14.39 и 14.40). Допускается наносить числа на шкалах внутри поля диаграммы (см. рис. 14.39).
Многозначные числа желательно выражать как кратные 10", где п — целое число. Коэффициент 10" следует указывать для данного диапазона шкал (рис. 14.44).

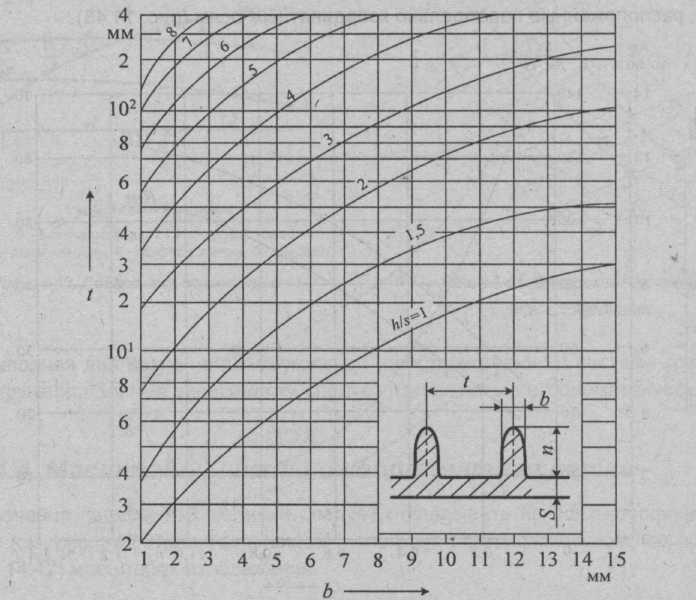

Рис. 14.44. Диаграммы с обозначением многозначных чисел, кратных 1(Г
