Для валів із галтелями
t |
r |
||||||
r |
d |
, МПа |
, МПа |
||||
500 |
700 |
900 |
500 |
700 |
900 |
||
2 |
0,01 0,02 0,03 0,05 |
1,55 1,8 1,8 1,75 |
1,6 1,9 1,95 1,9 |
1,65 2 2,65 2 |
1,4 1,55 1,55 1,6 |
1,4 1,6 1,6 1,6 |
1,45 1,65 1,65 1,65 |
3 |
0,01 0,02 0,02 |
1,9 1,95 1,95 |
2,0 2,1 2,1 |
2,1 2,2 2,25 |
1,55 1,6 1,65 |
1,6 1,7 1,7 |
1,65 1,75 1,75 |
Для вала, що має в = 1000 МПа, зі шпонковим пазом, виготовленого пальцевою фрезою, = 2,15, = 2,05.
– коефіцієнт впливу абсолютних розмірів поперечного вала (див. табл. 11.4).
Для вала при d = 50 мм, шпонка b = 14 мм, h = 9 мм, l = 36 мм, t1 = 5,5 мм.
Таблиця 11.4 – Коефіцієнт впливу розмірів поперечного перерізу вала
Діаметр перерізу d, мм |
10 |
20 |
30 |
40 |
50 |
70 |
100 |
200 |
0,97 |
0,89 |
0,85 |
0,81 |
0,78 |
0,73 |
0,68 |
0,61 |
Приймаємо = 0,78 при d = 50 мм.
– амплітуда номінальних напружень згину. Для вала нормальні напруження згину змінюються за симетричним циклом (а = зг; m = 0),
[а (MПа); (Н·м); (мм)]:
.

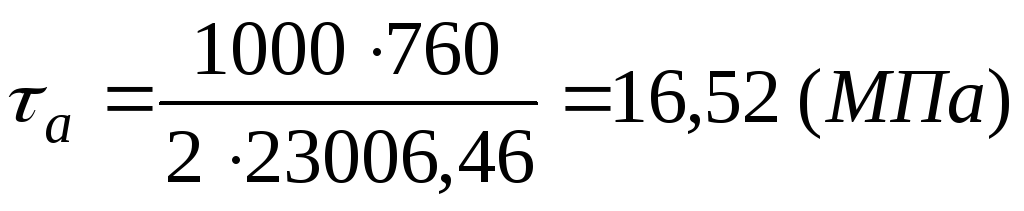

Дотичні напруження для валів, що обертаються тільки в один бік, змінюються за вiднульовим циклом (=), [ (MПа); (Н·м); (мм)]:
.

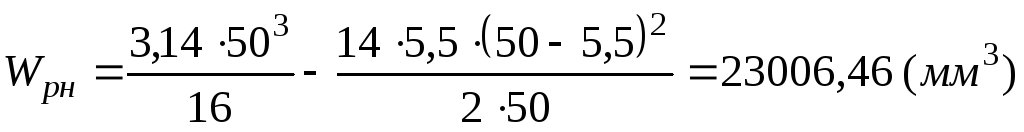

Осьовий i полярний момент опору перерізу треба брати за фактичними розмірами перерiзiв. Наприклад, якщо у перерізі є шпонковий паз:
,
,
де – діаметр вала (мм); – глибина паза (мм); b – ширина паза (мм).
;
;
;
.
;
.

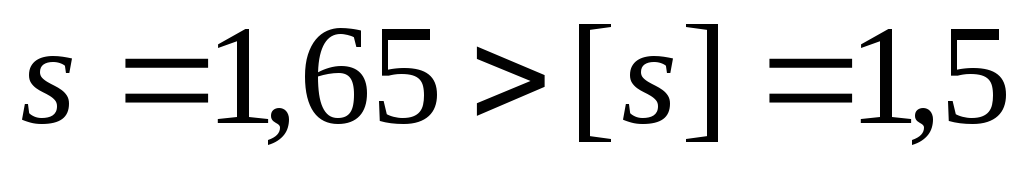

Загальний запас міцності в перерізі I-I:
.
Оскільки мінімальний допустимий коефіцієнт запасу міцності = 1,5, отже втомна міцність вала у перерізі І-І забезпечується. Корегування діаметра вала d = 50 мм не потрібне, бо загальний розрахунковий коефіцієнт запасу міцності становить 1,5-2,5.
Під час виконання курсового проекту необхідно провести аналогічний розрахунок для трьох найбільш небезпечних перерізів.
Вихідні дані до практичних занять для перевiрки вала на витривалість
Вихідні дані |
Передостання цифра номера залікової книжки |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
|
Матеріал вала – сталь |
45 |
40Х |
45 |
40Х |
45 |
40Х |
45 |
40Х |
45 |
40Х |
Вал працює у нереверсивному режимі.
Інші дані вибираються з попередніх розрахунків.
Контрольні питання
-
Для чого виконують галтелі та канавки?
-
Перерахувати етапи перевірки міцності вала на згин та кручення.
-
Запишіть формулу для знаходження сумарного моменту та реакції, а також зведеного моменту.
-
Як визначити розрахунковий коефіцієнт запасу міцності?
-
Чому дорівнює загальний запас міцності у небезпечному перерізі?
