Таблица 3.26 (окончание)

Требования, предъявляемые к перегородкам, выполненным из пазогребневых плит

Перегородки многоквартирных жилых домов (за исключением межкомнатных перегородок с проемами) и перегородки между рабочими помещениями зданий непроизводственной сферы должны удовлетворять требованиям по звукоизоляции.

400

Перегородки, разделяющие отапливаемые и неотапливаемые помещения зданий различного назначения, должны удовлетворять требованиям по сопротивлению теплопередаче и пароизоляции. Перегородки в зданиях с нормируемыми пожарно-техническими характеристиками строительных конструкций должны удовлетворять требованиям к классу пожарной опасности и пределу огнестойкости.

При выборе схем перегородок должны также учитываться силовые и другие воздействия, класс функциональной и конструктивной опасности, а также объемно-планировочные параметры (в том числе высота) и условия эксплуатации.

Особенности монтажа перегородок с применением пазогребневых плит

Устройство перегородок производят после завершения работ по монтажу несущих и ограждающих конструкций зданий и до устройства чистого пола. После удаления пыли и грязи с базового пола, потолка и стен размечают проектное положение перегородок. Если основание базового пола имеет неровности, то их необходимо ликвидировать.

Присоединение перегородок к базовым стенам, потолку и полу можно делать как жестким, так и эластичным. При жестком соединении плиты стыкуются непосредственно с базовым полом, потолком и стенами. Эластичное примыкание применяется в тех случаях, когда предъявляются повышенные требования к звукоизоляции помещений. Для этого при помощи клеевой смеси укладывается эластичная прокладка, на которую устанавливается нижний ряд плит.

Монтаж перегородки производится пазом вверх в целях обеспечения равномерности распределения монтажного клея в пазогребневом стыке, при этом у плит первого ряда срезается гребень. При необходимости допускается установка плит пазом вниз.

Монтаж пазогребневых плит производят с перевязкой швов, т.е. каждый последующий ряд монтируется со смещением относительно предыдущего. Смещение должно равняться половине длины плиты. Для этого используются плиты, распиленные пополам. При укладке последующих рядов клеевую смесь наносят в паз предыдущего ряда и в торцевой паз плит следующего ряда.

401

Каждую плиту осаждают с помощью резинового молотка, контролируя толщину вертикальных и горизонтальных швов, которая не должна превышать 2 мм; с помощью правила и уровня проводят проверку плоскостности стены. Для увеличения прочности конструкции в паз плиты закрепляется крепежная скоба. Она крепится также к ограждающей конструкции.

Внутренние углы укрепляют армирующей лентой, которую утапливают в слой монтажной или клеевой смеси, а затем наносят выравнивающий слой с помощью шпателя для внутренних углов.

После завершения установки плит перегородку грунтуют и наносят декоративное покрытие.

3.2.2. Звукоизолирующие конструкции полов

Звукоизолирующие полы на упругом основании, так называемые «плавающие» полы, применяются при строительстве и реконструкции зданий любого типа и назначения для изоляции перекрытий от ударного шума и обеспечения дополнительной изоляции от воздушного шума.

Конструкция «плавающего» пола не связана со стенами или другими ограждающими конструкциями здания, т.е. фактически является самостоятельным элементом. За счет этого отсутствует передача звуковых колебаний и вибраций, возникающих при ходьбе, стенам дома, что снижает уровень шума. При монтаже пола исключается любая фиксация материалов с применением гвоздей, саморезов, клея и других крепежных приспособлений к стенам и основанию.

Для изготовления «плавающего» пола применяются различные строительные материалы, отличающиеся свойствами и назначением. В связи с этим структура пола во многом зависит от комбинации определенного вида материалов, образуя многообразие подвидов.

В целом система «плавающего» пола представляет собой многослойную конструкцию, в состав которой входят следующие основные элементы:

•основание (многопустотная или сплошная железобетонная плита);

•утеплитель, одновременно выполняющий функции звукоизоляции (жесткие минераловатные плиты, плиты из экструзионного пенополистирола);

•верхний слой пола, который способствует окончательному выравниванию поверхности для укладки на него напольного покрытия, обе-

402

спечивая при этом дополнительную изоляцию (цементно-песчаная стяжка, сборная стяжка из цементно-стружечных плит, фанеры, ДСП, ГВЛ и других материалов);

• напольное покрытие (паркет или паркетная доска, ламинат, линолеум или ковролин, керамическая плитка).

Кроме перечисленных элементов система «плавающего» пола может содержать также и другие слои, например лаги, пароизоляцию, гидроизоляцию.

Системы звукоизоляции пола с минераловатным звукоизоляционным материалом

На рис. 3.25 представлены варианты системы звукоизоляции пола с использованием звукоизоляционного минераловатного материала ТН-ПОЛ Проф. Система выполняется по цементно-песчаной стяжке (рис. 3.25, а) или по сборной стяжке из цементно-стружечных плит (ЦСП) (рис. 3.25, б). В качестве минераловатного звукоизоляционного материала применяют ТЕХНОФЛОР СТАНДАРТ (см. раздел 3.1.1). При толщинах звукоизоляционных плит 30, 40 и 50 мм индекс снижения уровня ударного шума (ΔLnw) составляет соответственно 36, 38 и 39 дБ в полах по цементно-песчаной стяжке и 34, 36 и 37 дБ в полах по сборной стяжке из ЦСП.

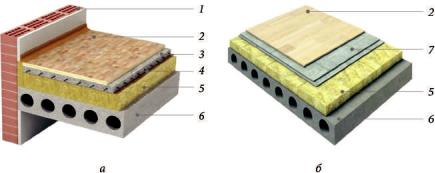

Рис. 3.25. Система звукоизоляции пола с минераловатным звукоизоляционным материалом: а — с цементно-песчаной стяжкой; б — со сборной стяжкой из ЦСП; 1 — стена из кирпича; 2 — чистовое покрытие пола; 3 — армированная цементно-песчаная стяжка (толщиной 50 мм); 4 — гидроизоляция; 5 — звукоизоляционный материал ТЕХНОФЛОР СТАНДАРТ; 6 — плита перекрытия; 7 — сборная стяжка из ЦСП

403

Пример расчета индекса приведенного уровня ударного шума под межэтажным перекрытием

Перекрытие состоит из железобетонной плиты плотностью 2000 кг/ м3, толщиной 150 мм, звукоизоляционного слоя (минераловатной плиты ТЕХНОФЛОР СТАНДАРТ), цементно-песчаной стяжки плотностью 1800 кг/м3, толщиной 50 мм и паркета на битумной мастике по твердой древесно-волокнистой плите (ДВП) толщиной 4 мм, плотностью 1100 кг/м3.

Индекс приведенного уровня ударного шума Lnw , дБ, определяем по формуле (3.1).

• Находим поверхностные плотности элементов перекрытия: m1 = 2000 · 0,15 = 300 кг/м2;

m2 = 1800 · 0,05 + 1100 · 0,004 +14,6 = 109 кг/м2;

m1 — поверхностная плотность несущей плиты перекрытия, кг/м2; m2 — поверхностная плотность цементно-песчаной стяжки, ДВП и

паркета, кг/м2.

• По табл. 3.5 находим значение Lnw0 = 80 дБ.

• Индекс снижения приведенного уровня ударного шума Lnw для материала ТЕХНОФЛОР толщиной 30 мм принимаем по результатам испытаний, равным 36 дБ.

• Lnw = 80 – 36 = 44 дБ.

Данный индекс приведенного уровня ударного шума меньше требуемого нормативного индекса приведенного уровня ударного шума для

межэтажного перекрытия жилых домов: Lnw = 44 дБ < Lnw треб = 60 дБ (см. табл. 3.2).

Особенности монтажа «плавающего» пола с минераловатным звукоизоляционным материалом

• Подготовка основания. Стыки железобетонной плиты основания заделывают цементно-песчаным раствором. Выступающие из основания элементы удаляют с помощью болгарки или других инструментов. Затем поверхность очищают от скопившегося мусора и пыли. Если поверхность неровная, выполняется выравнивающая стяжка, толщиной, достаточной для закрытия неровностей на несущем основании.

404

•Укладка звукоизоляционных минераловатных плит. Минераловатные плиты укладываются вплотную друг к другу с разбежкой швов и отступом от стен на 1 см. Толщина плит подбирается исходя из необходимой величины индекса снижения уровня ударного шума.

•Устройство гидроизоляционного слоя. Гидроизоляционный слой необходим при устройстве цементно-песчаной стяжки для того, чтобы влага из жидкого раствора стяжки не попала в минераловатные плиты. Как правило, гидроизоляция выполняется из полиэтиленовой пленки. Пленка свободно раскатывается с нахлестами между полотнами 200 мм

изаводится на стену на высоту чистовой отделки пола; швы проклеиваются двухсторонним скотчем.

•Монтаж стяжки. При устройстве «плавающего» пола стяжка не должна вплотную примыкать к стенам. Плотное примыкание может привести к образованию «звуковых мостиков» и ухудшить звукоизоляционные свойства пола. Для предотвращения прохождения вибраций по периметру пола устанавливаются полосы, нарезанные из минераловатных плит, высотой до чистового покрытия пола. Плиты сборной стяжки раскладывают с разбежкой швов и крепят между собой при помощи саморезов.

Для повышения прочностных характеристик всей конструкции над утеплителем размещают армированную сетку, после чего производится заливка пола цементно-песчаной стяжкой. Для предотвращения преждевременного испарения воды и обеспечения равномерного твердения слоя стяжки его накрывают водонепроницаемой полиэтиленовой пленкой до набора прочности.

Толщина армированной цементно-песчаной стяжки задается в соответствии с СП 29.13330 [56] по действующим нагрузкам на покрытие пола. Если в качестве чистового покрытия используются паркетные доски или щиты, то вместо армированной цементно-песчаной стяжки можно использовать сборную стяжку из листов ГВЛ, фанеры.

•Чистовое покрытие. Укладка чистового покрытия производится через 14—20 дней, необходимых для полного отвердения стяжки.

Еще одним вариантом устройства звукоизолирующего пола является

система звукоизоляции пола по деревянным лагам (рис. 3.26). Данная система может выполняться c минераловатным утеплителем (например

405

ТЕХНОАКУСТИК) и рулонным звукоизоляционным материалом (например Техноэласт АКУСТИК). Возможно также применение только минераловатного звукоизоляционного материала. При использовании плит ТЕХНОАКУСТИК толщиной 50 мм индекс снижения уровня ударного шума Lnw составляет 24 дБ.

Рис. 3.26. Система звукоизоляции пола по деревянным лагам: 1 — покрытие пола; 2 — подложка; 3 — черновой пол; 4 — звукоизоляционная минераловатная плита ТЕХНОАКУСТИК; 5 — лаги; 6 — рулонный звукоизоляционный материал Техноэласт АКУСТИК; 7 — железобетонная

плита перекрытия

Системы звукоизоляции пола с использованием экструзионного пенополистирола

На рис. 3.27 представлена система звукоизоляции пола с использованием звукоизоляционного экструзионного пенополистирола и сборной стяжки из ЦСП ТН-ПОЛ Стандарт. В качестве звукоизоляционного материала применяют XPS ТЕХНОНИКОЛЬ CARBON PROF (см. раздел 3.1.1). При толщине звукоизоляционной плиты 20 мм по геотекстильной подоснове толщиной 5 мм индекс снижения уровня ударного шума Lnw составляет 28 дБ.

Рис. 3.27. Система звукоизоляции пола ТН-ПОЛ Стандарт:

1 — чистовое покрытие пола; 2 — материал подложки; 3 — сборная стяжка (толщиной 50 мм); 4 — пароизоляционная пленка; 5 — звукоизоляция из XPS-плит по геотекстильной подоснове; 6 — плита

перекрытия

406

Для создания системы обогрева пола при помощи электронагревательных кабелей применяется система для полов ТН-ПОЛ Термо

(рис. 3.28). Индекс снижения уровня ударного шума Lnw такого пола составляет 28 дБ.

Рис. 3.28. Система для полов

ТН-ПОЛ Термо: 1 — чистовое покрытие пола; 2 — цементно-песча- ная стяжка с системой электрообогрева (толщиной не менее 50 мм); 3 — пароизоляционная пленка; 4 — звукоизоляция из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF 300; 5 — пли-

та перекрытия

Особенности монтажа «плавающего» пола со звукоизоляционным материалом из экструзионного пенополистирола

•Подготовка основания осуществляется аналогично подготовке к монтажу «плавающего» пола с минераловатным звукоизоляционным материалом.

•Укладка плит XPS ТЕХНОНИКОЛЬ CARBON. Звукоизоляционные плиты укладываются вплотную друг к другу с разбежкой швов. Для увеличения звукоизоляционных характеристик в качестве подложки под теплоизоляционными плитами укладывается геотекстильное полотно толщиной 3—5 мм.

•Устройство пароизоляционного слоя. Пароизоляция выполняется из полиэтиленовой пленки, которая раскатывается свободно с нахлестами между полотнами 200 мм и заводится на стену на высоту чистового покрытия пола. Швы проклеиваются двухсторонним скотчем. Пароизоляционный слой требуется в том случае, если перекрытие расположено над холодными подвалами, подпольями и т.п.

•Монтаж стяжки. При устройстве «плавающего» пола стяжка не должна вплотную примыкать к стенам. Звукоизоляция, выполненная из экструзионных плит XPS ТЕХНОНИКОЛЬ CARBON, обладает достаточной прочностью для того, чтобы устроить легковесный пол с использо-

407

ванием в качестве распределяющего слоя сборную стяжку, выполненную в 2 слоя, например из листов ГВЛ, ОСП, ЦСП. Листы сборной стяжки укладываются с разбежкой швов и скрепляются между собой клеевым

имеханическим способами.

•Чистовое покрытие. После устройства стяжки производится укладка напольного покрытия.

Система звукоизоляции пола с использованием битумно-полимерного звукоизоляционного материала

На рис. 3.29 представлена система звукоизоляции пола с использованием битумно-полимерного звукоизоляционного материала и армированной цементно-песчаной стяжки ТН-ПОЛ Акустик. В качестве звукоизоляционного материала применяют Техноэласт АКУСТИК или Техноэласт АКУСТИК СУПЕР (см. раздел 3.1.1). Индекс снижения уровня ударного шума Lnw при использовании Техноэласт АКУСТИК составляет 23 дБ, а при использовании Техноэласт АКУСТИК СУПЕР — 27 дБ.

Рис. 3.29. Система звукоизоляции пола ТН-ПОЛ Акустик:

1 — чистовое покрытие пола; 2 — армированная цементно-песчаная стяжка; 3 — звукоизоляционный материал Техноэласт АКУСТИК или Техноэласт АКУСТИК СУПЕР;

4 — выравнивающая стяжка; 5 — железобетонная плита перекрытия

Особенности монтажа «плавающего» пола со звукоизоляционными битумно-полимерными материалами

•Подготовка основания осуществляется аналогично подготовке к монтажу «плавающего» пола с минераловатным звукоизоляционным материалом.

•Укладка битумно-полимерного материала. Рулон раскатывают по основанию звукоизоляционным слоем вниз. Укладка производится с

408

заведением на стены до высоты чистового покрытия. При необходимости материал обрезают по размеру с помощью острого ножа.

•Проклейка швов. Материал Техноэласт АКУСТИК укладывается встык, стыки проклеиваются скотчем. Материал Техноэласт АКУСТИК СУПЕР укладывается с нахлестом 80 мм — продольный и 150 мм — поперечный. Нахлесты сваривают при помощи горячего воздуха. Также для герметизации швов можно использовать самоклеящиеся ленты.

•Устройство стяжки. Цементно-песчаная стяжка выполняется согласно СП 29.13330 [55] по действующим нагрузкам на покрытие пола.

Системы изоляции пола по грунту

К конструкции пола, укладываемого по грунту, наряду со звукоизоляционными и прочностными, предъявляются жесткие требования по сопротивлению теплопередаче. В ряде случаев следует учитывать воздействие сточных вод и других жидкостей, а также проникновение грунтовых вод в конструкцию пола. Устройство надежных систем изоляции полов позволяет создать оптимальные условия нахождения в помещении людей и оборудования, а также увеличить долговечность всей конструкции.

• Система изоляции пола по грунту ТН-ПОЛ Классик применяется при новом строительстве полов по грунту промышленных зданий и сооружений, а также малозаглубленных фундаментов. Данная система включает бетонное основание, выполненное по профилированной мембране PLANTER standard (см. раздел 3.1.1) (рис. 3.30).

Рис. 3.30. Система ТН-ПОЛ Классик: 1 — железобетонная плита; 2 — профилированная мембрана PLANTER standard; 3 — песчаная подготовка; 4 — щебеночная подготовка; 5 — грунт основания

409
