зионной мембраной ТехноНИКОЛЬ). При использовании минераловатных плит ТЕХНОВЕНТ система не требует применения ветрозащитных пленок в рядовых зонах фасада.

Крепление осуществляется тарельчатыми дюбелями (5—7 шт. на 1 м2) (рис. 2.45). В случае установки двух слоев утеплителя сначала производится крепление первого слоя, а затем второго.

Рис. 2.45. Монтаж теплоизоляционных плит

• Установка направляющих

На установленные кронштейны после закрепления теплоизоляционных плит монтируются несущие профили (направляющие).

Металлические направляющие служат для крепления облицовочных материалов и совместно с кронштейнами дают возможность монтажа плит в соответствии с горизонтальным и вертикальным уровнями. При соблюдении воздушного зазора направляющие устанавливаются в двух направлениях — сначала монтируются горизонтальные профили и уже к ним крепятся вертикальные, непосредственно к которым фиксируют облицовочные плиты.

Стандартная длина направляющей составляет 3000 мм. Направляющие имеют Т- и Г-образный профили и закрепляются к кронштейнам двумя вытяжными заклепками диаметром 8 мм. При этом свободный конец направляющей от места закрепления к кронштейну не должен превышать 300 мм. Стык направляющих по вертикали осуществляется с помощью вставок. При этом между направляющими предусматривается зазор в 8—10 мм.

320

• Монтаж облицовки вентилируемого фасада

На установленные элементы подконструкции крепятся плиты наружной облицовки. Для крепления облицовочных материалов используются кляммеры, заклепки, винты, скобы, самораспорные винты, шины.

При креплении облицовочных плит из керамогранита кляммеры, располагаемые с шагом, соответствующим размеру облицовочных плит, крепят к направляющим на заклепках. При этом конструкция кляммера определяет величину горизонтального зазора между плитами облицовки, равную 4 мм. Вертикальный зазор между плитами также принимается равным 4 мм.

При скрытом креплении на плитах облицовки предусматриваются опорные элементы для их навески на горизонтальные направляющие. Опорный элемент крепится посредством самозапирающейся втулки, которая вставляется в предварительно рассверленное в плите отверстие. Фиксация плит в проектном положении обеспечивается по вертикали регулировочным винтом опорного элемента, а по горизонтали — посредством свободного перемещения опорного элемента вдоль горизонтальной направляющей (рис. 2.46).

Рис. 2.46. Монтаж фасадных панелей: 1 — профиль вертикальный;

2 — несущая стена; 3 — профиль горизонтальный; 4 — кронштейн; 5 — утеплитель; 6 — облицовочные плиты из керамогранита;

7 — кляммер; 8 — поток воздуха; 9 — профиль вертикальный промежуточный

321

2.3.4. Фасадные системы наружного утепления зданий с облицовкой из кирпича

Описание системы

Система утепления с облицовкой из кирпича представляет собой многослойную конструкцию для отделки наружных стен, в состав которой входят следующие элементы: внутренний слой, выполненный из штучных материалов или монолитного железобетона, теплоизоляция, воздушный зазор и наружный лицевой слой из кирпича. Рассмотрим данную систему на примере системы слоистой кладки ТН-ФАСАД Стандарт (рис. 2.47).

Система обладает высоким уровнем стабильности климата внутренних помещений и является вентилируемой, что позволяет не перегреваться в теплый период года и не накапливать конденсат в утеплителе в холодный период года.

Рис. 2.47. Система утепления с облицовкой из кирпича TН-ФАСАД Стандарт: а — общий вид (с утеплителем из минераловатных плит ТЕХНОБЛОК); б — общий вид (с утеплителем из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF); в — схема; 1 — несущая стена;

2 — утеплитель; 3 — воздушный зазор; 4 — облицовочный кирпич; 5 — гибкие связи с фиксатором зазора; 6 — гидроизоляционная отсечка; 7 — опорное перекрытие с системой термовкладышей

322

Фасадная система ТН-ФАСАД Стандарт применяется в качестве самонесущей ограждающей конструкции монолитно-каркасных зданий. При многоэтажном строительстве система опирается на межэтажное перекрытие. Для предупреждения образования сплошного «мостика холода» в перекрытие при монолитных работах вставляются термовкладыши из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF 300.

Вмалоэтажном строительстве (высотой до 9 м) систему можно возводить как несущий элемент здания. В таком случае перекрытия опираются на внутреннюю часть стены, наружная кладка возводится непрерывно на высоту здания, а в системе термовкладышей отпадает необходимость.

Вкачестве материала внутренней несущей стены могут быть использованы блоки из ячеистого бетона (плотностью не менее 600 кг/м3), кирпич или монолитный железобетон.

Для устройства облицовочного слоя могут применяться кирпич или камни керамические лицевые пластического формования [28], а также силикатный кирпич [27]. При облицовке силикатным кирпичом цоколь, пояса, парапеты и карниз выполняют из керамического кирпича. Кирпичная облицовка стен перевязана с внутренним слоем из кирпича или ячеисто-бетонных блоков тычковым рядом (в каждом 4—6-м ряду), выполняющим роль жесткой связи.

Теплозащиту в слоистой кладке обеспечивает слой эффективной теплоизоляции — теплоизоляционные плиты ТЕХНОБЛОК, обладающие хорошей паропроницаемостью и жесткостью (см. рис. 2.47, а). Возможно также применение утеплителя из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF (см. рис. 2.47, а) (см. раздел 2.1.3).

Вслучае устройства системы с воздушным зазором шириной 10— 20 мм для его вентиляции устраиваются продухи (отверстия) в нижней

иверхней частях стены для поддержания требуемого тепловлажностного режима внутри конструкции. Размер таких отверстий принимается из расчета 75 см на 20 м поверхности стены. Для устройства продуха используют либо пустотелый кирпич, положенный на ребро, либо специальные вентиляционные коробы.

Для предотвращения обрушения наружного облицовочного слоя его соединяют с внутренней кладкой гибкими связями (поперечными стержнями) из низкоуглеродистой холоднотянутой стали в виде прово-

323

локи [32]. Также возможно применение гибких связей из базальтопластика. Этот элемент дополнительно поддерживает утеплитель в проектном положении (рис. 2.48). Шаг связей по горизонтали составляет 500 мм, по вертикали — через каждые 8 рядов кладки. Антикоррозионная защита гибких связей выполняется методом цинкования толщиной не менее 40 мкм.

Рис. 2.48. Гибкие связи с фиксатором зазора: 1 — гильза;

2 — фиксатор для утеплителя и создания воздушного зазора

При реконструкции кирпичная облицовка связывается с существующей кладкой с помощью кронштейнов, закрепленных на дюбелях.

Для компенсации температурных колебаний в облицовочном слое следует устраивать горизонтальные и вертикальные температурно-де- формационные швы. Горизонтальные температурно-деформационные швы толщиной не менее 30 мм следует располагать по всей толщине стены в уровне перекрытия. Расстояние между вертикальными темпе- ратурно-деформационными швами в наружном облицовочном слое следует принимать в зависимости от расположения наружных стен относительно сторон света: для северной — 12—14, западной — 7—8, южной — 8—9, восточной — 10—12 м.

Парапеты, пояса, подоконники и т.п. должны иметь надежные сливы из оцинкованной стали, которые обеспечивают отвод атмосферной влаги и исключают возможность ее сбегания непосредственно по стене. Все открытые поверхности стальных элементов, выходящих на фасад, и анкера, устанавливаемые в кладке, должны быть защищены от коррозии металлизацией слоем толщиной 120 мкм или лакокрасочными покрытиями.

Отделку цоколя рекомендуется выполнять из материалов повышенной прочности, допускающих их очистку и мойку, например из лицевого кирпича, плит из натурального или искусственного камня, керамической и стеклянной плитки и др. Верхняя кромка защитно-декоратив- ной отделки должна располагаться не ниже 2,5 м от уровня планировки.

324

Аналогичную отделку могут иметь углы стен, порталы дверей, арок, ворот, оконные наличники или отдельные участки глухих стен. Соединение конструкции трехслойных стен и конструкций кровли осуществляют с использованием термовставки из газосиликатных блоков, располагаемой на уровне теплоизоляционного слоя плит перекрытия.

Системы наружного утепления с облицовкой из кирпича могут применяться на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

•относящихся к различным ветровым районам по СП 20.13330.2011

[51]с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;

•с обычными геологическими и геофизическими условиями;

•с различными температурно-климатическими условиями по СП 131.13330.2012 [48] в сухой, нормальной и влажной зонах по СП 50.13330.2012 [61];

•с неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2011 [54].

Особенности проектирования системы

При проектировании системы утепления с облицовкой из кирпича следует:

•выполнить расчет лицевого слоя из кирпичной кладки на ветровые нагрузки и температурно-влажностные воздействия;

•в соответствии с результатами расчетов назначить расстояние между вертикальными температурно-деформационными швами, произвести армирование кирпичного облицовочного слоя, определить шаг

иколичество связей, необходимых для крепления наружных стен к несущим конструкциям здания;

•выполнить теплотехнический расчет системы утепления с облицовкой из кирпича (при выполнении теплотехнического расчета термическое сопротивление наружного облицовочного слоя и воздушного зазора не учитывается) [61];

•выполнить расчет на сопротивление паропроницанию [61].

Последовательность кладки стены с отделочным слоем из кирпича

схематично изображена на рис. 2.49.

325

Рис. 2.49. Схема кладки стены с отделочным слоем из кирпича: а — исходное положение; б — укладка наружного слоя; в — укладка внутреннего слоя; г — укладка утеплителя; д — установка гибких связей; е — укладка одного ряда кирпичей поверх связей в обоих слоях

2.3.5. Фасадные системы наружного утепления зданий с облицовкой виниловым сайдингом

Описание системы

Система утепления с облицовкой виниловыми фасадными панелями (виниловым сайдингом) представляет собой многослойную конструкцию, в состав которой входят следующие элементы: внутренний слой, выполненный из каменной кладки или монолитного железобетона, деревянный каркас для фиксации теплоизоляционных плит, утеплитель и наружная облицовка из виниловых фасадных панелей.

326

Рассмотрим данную систему на примере системы ТН-ФАСАД Сайдинг (рис. 2.50).

Рис. 2.50. Система утепления с облицовкой виниловым сайдингом

TН-ФАСАД Сайдинг: а — общий вид; б — схема; 1 — несущая стена;

2 — утеплитель: минераловатные плиты ТЕХНОБЛОК; 3 — контррейка с шагом 400 мм, толщиной 30—50 мм; 4 — каркас под теплоизоляцию с шагом 600 мм, брус размером 50×50 мм; 5 — мембрана диффузионная Tyvek или мембрана супердиффузионная ТехноНИКОЛЬ; 6 — виниловый сайдинг

Основные правила монтажа фасадных систем

соблицовкой виниловым сайдингом [83]

•Установка обрешетки под фасадные панели

В качестве несущих элементов обрешетки для крепления сайдинговых панелей могут быть использованы деревянные рейки или металлические профили, предназначенные для фасадных работ. Деревянную обрешетку выполняют из деревянных реек сечением (25, 30, 40, 50)×60 мм, обработанных антисептиками и антипиренами.

Обрешетка устанавливается по периметру облицовываемых стен, включая фронтоны крыш, и по периметру окон, дверей, других проемов и отверстий. Она может располагаться горизонтально и вертикально. Горизонтальная обрешетка устанавливается под вертикальный монтаж сайдинговых панелей и для поддержания теплоизоляции в проектном положении. Вертикальная обрешетка устанавливается под углы и гори-

327

зонтальный монтаж панелей. Шаг обрешетки определяется, исходя из размеров устанавливаемых панелей, и составляет около 400 мм. Установленная обрешетка должна обеспечивать ровную поверхность (рис. 2.51).

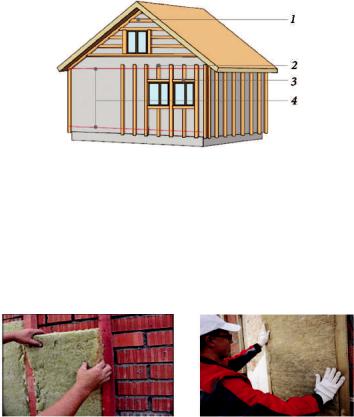

Рис. 2.51. Установка обрешетки под фасадные панели: 1 — горизонтальные рейки под вертикальный монтаж сайдинга; 2 — вертикальные рейки под горизонтальный монтаж сайдинга; 3 — обрешетка вокруг окон;

4 — разметочный шнур

• Укладка утеплителя

В качестве теплоизоляции данной системы применяют легкие минераловатные плиты с низкой сжимаемостью, такие как, например, ТЕХНОБЛОК (рис. 2.52).

Рис. 2.52. Укладка утеплителя

Для защиты утеплителя от выветривания и от увлажнения атмосферными осадками теплоизоляционные плиты покрываются диффузионной мембраной (рис. 2.53). Пленка фиксируется между каркасом и контррейками, по которым впоследствии монтируется виниловый сайдинг. Для организации вентиляционного канала толщина контррейки должна находиться в пределах 30—60 мм.

328

Рис. 2.53. Защита утеплителя диффузионной мембраной

• Установка стартовых планок

Перед монтажом стеновых панелей устанавливают стартовые планки, углы, окантовку окон и дверей, элементы крепежа софита и карнизного профиля (см. рис. 2.13).

Крепление сайдинговых панелей (см. рис. 2.13, I) производится оцинкованными саморезами толщиной около 3 мм и диаметром шляпки не менее 8 мм с шагом 400 мм. Расположенные в верхней части панелей отверстия для крепежа имеют удлиненную форму для компенсации перемещения панели вследствие теплового расширения. С той же целью крепежные элементы должны оставлять панелям свободный ход.

Для установки стартовых планок (см. рис. 2.13, II, г) используют разметочную линию или тонкий шнур. При этом оставляют место для установки углов и других аксессуаров. На обрешетке размечают места, где будут находиться края гвоздевых планок углового профиля. По горизонтально натянутым шнурам, отступив 6 мм от меток, устанавливают стартовые планки. Для компенсации температурного расширения между стартовыми планками необходимо оставить зазор 10—12 мм (рис. 2.54).

Рис. 2.54. Установка стартовых планок:

1 — обрешетка; 2 — стартовая планка
