М150. При выполнении ремонтно-восстановительных работ следует удалить старую штукатурку или плитку и оштукатурить поверхность цементно-песчаным раствором М100. На подготовленную поверхность нанести грунтовочный состав.

• Монтаж первого ряда утеплителя А. С применением цокольных планок

Строго по линии разметки устанавливается опорный цокольный профиль. Крепление планок осуществляется анкерами или дюбелями (рис. 2.19). В местах крепления цокольных планок неровности стены компенсируются пластмассовыми подкладками (с шагом крепления не более 300 мм). Соединение планок производят без нахлестов с помощью специальных прокладок. На углах здания используют угловые цокольные планки (рис. 2.20).

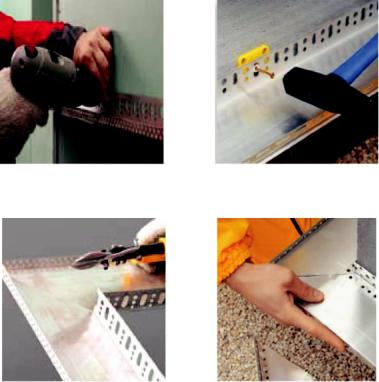

Рис. 2.19. Крепление цокольных планок

Рис. 2.20. Угловая цокольная планка

300

Б. Без применения цокольных планок (на брусках)

Вместо цокольного профиля по нижней границе утепления можно использовать временную опору — брусок, вдоль которого на стену сплошной полосой наносится клеевая масса на высоту 150 мм. Затем в клеевую массу вдавливают полосы армирующей стеклосетки (шириной 500 мм) с нахлестом 100 мм, оставляя свободную часть сетки (шириной 300—500 мм) свисающей под бруском (рис. 2.21).

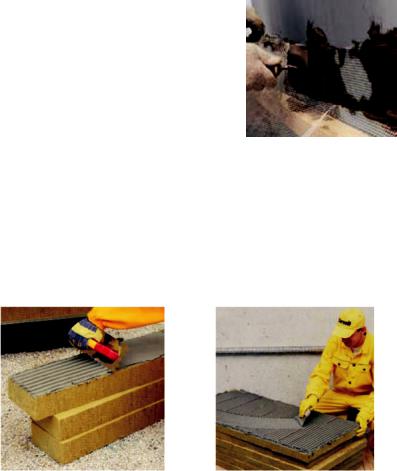

После установки цокольных планок

минераловатные плиты нарезаются полосами по 300 мм. На каждую полосу Рис. 2.21. Вдавливание полосы

сплошным слоем наносится специаль-

армирующей стеклосетки

в клеевую массу

ный клеевой состав для минераловат-



ных плит с помощью зубчатого шпателя, и утеплитель приклеивается к стене (рис. 2.22). В случае использования опорных брусков свободная часть сетки заворачивается и крепится на утеплитель при формировании базового штукатурного слоя. (После окончания монтажа плит временная опора удаляется.)

Рис. 2.22. Нанесение клеевого состава на минераловатную плиту зубчатым шпателем

Затем через полосу утеплителя просверливается отверстие в стене и устанавливается дюбель (количество дюбелей составляет 3 шт. на одну полосу, расстояние от края полосы до дюбеля 100 мм и между дюбеля-

301

ми — не более 400 мм). Через сутки дюбели добивают металлическими гвоздями (рис. 2.23). Швы между полосами минераловатной плиты заделывают обрезками утеплителя.

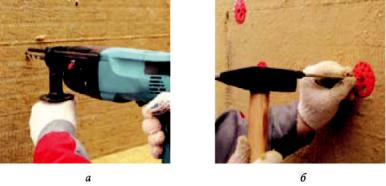

Рис. 2.23. Установка дюбелей: а — подготовка отверстия под дюбель;

б— установка дюбеля в отверстие и добивание молотком

Установка типового ряда утеплителя из минеральной ваты

В целях увеличения адгезии проводится обязательная подготовка поверхности утеплителя. Перед нанесением основного слоя на минераловатную плиту наносится слой клеевого состава, который вдавливается и растирается ровным краем стальной терки по всей поверхности. Нанесение клеевого состава осуществляется сплошным или точечным методом.

Сплошной метод нанесения клеевых смесей применяется для приклеивания плит и ламелей, если основание имеет неровности до 3 мм. Основной слой клеевого состава наносится на всю поверхность предварительно подготовленной плиты (с отступом от края на 20—30 мм) стальной зубчатой теркой с размером зубцов 10—12 мм.

Точечный метод нанесения клеевых смесей применяется для приклеивания плит, если основание имеет неровности свыше 3 мм. Полоса клея, наносимого по контуру плиты, должна иметь разрывы, чтобы исключить образование воздушных пробок, при этом при приклеивании клей должен сойтись для предотвращения циркуляции воздуха под утеплителем. Площадь адгезионного контакта должна составлять ≥ 40 % площади монтажной поверхности.

302

Далее минераловатные плиты приклеивают к стене с перевязкой относительно нижнего ряда утеплителя. Приклеивание минераловатных плит должно начинаться от угла здания и от проемов и сходиться на сплошной стене (между проемами или углами). Затем через плиту утеплителя в стене просверливаются отверстия и устанавливаются дюбели (количество дюбелей составляет 4 шт. на 1 м2 или в соответствии с проектом в зависимости от этажности здания и вида основания). Через сутки в дюбели забивают металлические гвозди или болты. Швы между плитами утеплителя заделываются обрезками утеплителя. Схемы расположения дюбелей для крепления плит из каменной ваты и ламелей приведены на рис. 2.24.

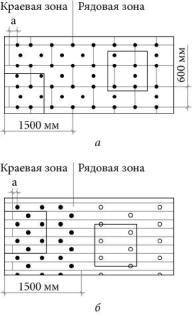

Рис. 2.24. Схема расположения дюбелей: а — для плит из каменной ваты;

б— для ламелей

Установка утеплителя из минеральной ваты вокруг оконных и дверных проемов

Утепление оконных и дверных проемов осуществляется в следующей последовательности. Сначала нарезается угловая армирующая сетка по-

303

лосами шириной 500 мм. Клеевой состав наносится на стену по периметру проема сплошной полосой шириной 150 мм. Затем в клеевой состав вдавливаются полосы угловой армирующей сетки (шириной 500 мм) с нахлестом 100 мм. На полосы минеральной ваты (шириной 200 мм) зубчатым шпателем наносится клеевой состав сплошным слоем. По периметру окна устанавливают полосы из минераловатной плиты. Далее утеплитель закрепляется дюбелями по той же технологии, что и утеплители типового ряда. Расстояние от края полосы до дюбеля не менее 100 мм (рис. 2.25).

Рис. 2.25. Расположение минераловатного утеплителя в углах проемов

• Установка типового ряда утеплителя из пенополистирола

На плиту из пенополистирола наносят клеевой состав сплошным или точечным способом. Затем приклеивают к стене с перевязкой на 1/2 плиты относительно нижнего ряда утеплителя. Дюбелирование и заделку швов производят таким же образом, как и в случае монтажа минераловатных плит.

Устройство противопожарных рассечек из минеральной ваты между этажами

На полосы минераловатной плиты (шириной 200 мм) наносят клеевой состав зубчатым шпателем. Затем утеплитель приклеивают к стене на уровне верхнего откоса окна каждого этажа сплошной полосой. Дюбелирование и заделку швов производят таким же образом, как и в случае монтажа минераловатных плит.

Установка противопожарных рассечек из минеральной ваты вокруг оконных и дверных проемов проводится в соответствии со схемами, приведенными на рис. 2.26, 2.27.

304

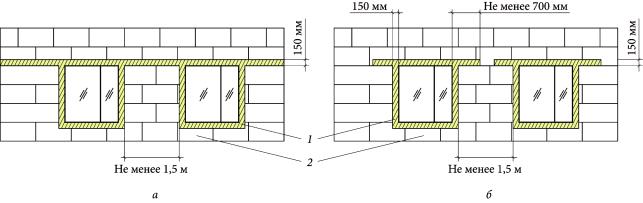

Рис. 2.26. Устройство противопожарных рассечек вокруг оконных проемов: а — расстояние между окнами менее 1,5 м; б — расстояние между окнами более 1,5 м; 1 — противопожарные рассечки из минеральной ваты ТЕХНОФАС, ТЕХНОФАС Л; 2 — плиты из пенополистирола ППС16Ф или из экструзионного

пенополистирола ТЕХНОНИКОЛЬ CARBON ECO FAS

305

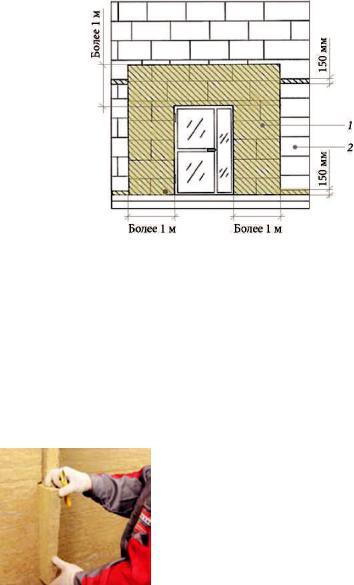

Рис. 2.27. Устройство противопожарных рассечек вокруг дверного проема:

1 — противопожарные рассечки из минеральной ваты ТЕХНОФАС, ТЕХНОФАС Л; 2 — плиты из пенополистирола ППС16Ф или из экструзионного пенополистирола

ТЕХНОНИКОЛЬ CARBON ECO FAS

• Устройство температурно-деформационных швов

В местах примыкания системы утепления к бетонным, кирпичным и прочим конструкциям здания необходимо выполнять температурнодеформационный шов между ними и торцом утеплителя. Для этого на стену наносят клеевой состав сплошной полосой шириной 150 мм вдоль границы примыкания, отступив на 20 мм от конструкции здания. В состав вдавливается армирующая угловая сетка с нахлестом полос 100 мм.



Далее укладывают утеплитель по описанной



выше схеме.



• Завершение работ по монтажу тепло-



изоляции



После монтажа теплоизоляционных плит



надо тщательно проверить плоскость на на-



личие щелей. В случае обнаружения их не-



обходимо заполнить полосами из теплоизо-



ляционного материала, вырезанными в со-

Рис. 2.28. Заполнение

ответствии с размерами щелей (рис. 2.28).

щелей полосами

Необходимо также проверить плоскость

из утеплителя

утеплителя на наличие выпуклостей при по-

306

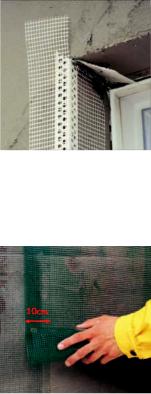

Рис. 2.30. Нанесение армирующей сетки на утеплитель
Рис. 2.29. Армирование углов

мощи длинного уровня или рейки. Все неровности следует шлифовать специальной абразивной теркой.

• Усиление элементов фасада

Внутренние напряжения, которые могут образоваться в результате расширения и усадки фасадных слоев, могут привести к появлению косых трещин на плоскости стены по направлению от краев проемов к наружной стороне. Поэтому необходимо усилить внешние вертикальные и горизонтальные углы здания, углы оконных и дверных проемов. Для предотвращения появления таких трещин применяют алюминиевый уголок, который

приклеивается на утеплитель по углам здания, оконным и дверным проемам, деформационным швам, и угловую армирующую сетку (рис. 2.29).

• Устройство базового штукатурного слоя

На плоскость плит утеплителя наносится клеевой состав, в который затем вдавливается армирующая щелочестойкая стеклосетка с нахлестом полотен 100 мм на вертикальных и горизонтальных стыках (рис. 2.30). Излишки клеевой массы снимают. На высохшую поверхность армирующего слоя шпателем или щеткой наносят клеевую массу для выравнивания, полностью укрывая армирующую сетку и создавая гладкую поверхность. После высыхания выравнивающего слоя неровности зачищают наждачной бумагой.

• Устройство декоративного слоя

Оштукатуренную поверхность очищают от пыли, а затем с помощью валика, краскопульта или окрасочного пистолета на всю поверхность наносят сначала грунтовочный состав в один слой, а затем окрасочный состав за два раза с укрытием всей загрунтованной поверхности. В системе с утеплителем из минеральной ваты недопустимо применять акриловые декоративные штукатурки, так как они имеют низкую паро-

307

проницаемость. Их сфера применения ограничена системой с утеплителем из пенополистирола.

• Герметизация швов между системой утепления и конструкциями здания

Зазоры между системой утепления и конструкциями здания заполняются уплотнительным шнуром «Вилатерм» по всей длине шва и заделываются герметиком.

2.3.2. Фасадные системы наружного утепления зданий с отделочным слоем из толстослойной штукатурки

Описание системы

В систему утепления с толстым штукатурным слоем входят слой теплоизоляции и армированный базовый штукатурный слой. Особенностью данной системы является раздельная работа стены основания, теплоизоляционного слоя и базового слоя, армированного стальной сеткой. Передача нагрузки через шарнирные плавающие анкеры позволяет компенсировать температурные и механические деформации штукатурных слоев системы и снизить их воздействие на основание. Рассмотрим аналогичную систему ТН-ФАСАД Классик (рис. 2.31).

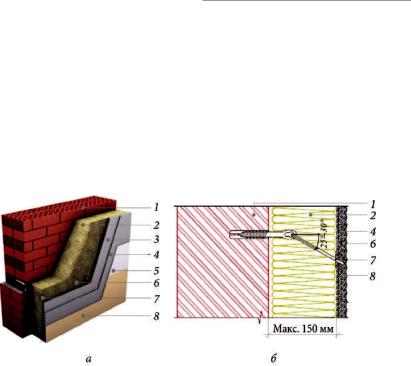

Рис. 2.31. Система ТН-ФАСАД Классик: а — общий вид; б — схема; 1 — несущая стена; 2 — утеплитель: минераловатные плиты ТЕХНОФАС ЭКСТРА или плиты из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO FAS; 3 — грунтующий слой; 4 — выравнивающий слой; 5 — декоративная штукатурка; 6 — стальная сетка; 7 — стальной анкерный крепеж; 8 — фасадная краска (по необходимости)

308

Утеплитель из минераловатных плит ТЕХНОФАС ЭКСТРА или плит из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO FAS монтируют путем накалывания на подвижную часть стержней-крю- ков. Армированный базовый штукатурный слой толщиной от 20 до 40 мм после полного затвердевания в соответствии с проектом прорезают на всю толщину горизонтальными и вертикальными швами шириной 6 мм с шагом не более 15 м. Крайний вертикальный шов должен располагаться не ближе 150 мм от угла фасада здания. Горизонтальные швы заделывают отверждающейся мастикой (силиконовой или тиоколовой).

Защитно-декоративный штукатурный слой предохраняет конструкцию от климатических воздействий и определяет цветовое решение и фактуру фасада здания. Для устройства защитно-декоративного слоя используют минеральные штукатурные смеси (цементные, известковые или цементно-известковые), обладающие высокой паропроницаемостью, а также полимерные штукатурные составы, позволяющие применять их в сочетании с плитами из каменной ваты.

Класс пожарной опасности системы — К0 по СНиП 21-01—97* [46], предел распространения огня равен нулю.

Система является механически безопасной, что обеспечивается применением теплоизоляционных, штукатурных и отделочных материалов с соответствующими физико-механическими характеристиками, а также анкеров в соответствии с требованием расчета на совместное действие статических и пульсирующих (знакопеременных) нагрузок [51].

Требования по тепловой защите, которые предъявляются к системе, обеспечиваются за счет применения утеплителей, имеющих соответствующие теплотехнические показатели. Толщина теплоизоляционного слоя определяется расчетом.

Систему утепления с толстым штукатурным слоем можно устраивать на тех же типах зданий, что и с тонким штукатурным слоем (см. предыдущий раздел).

Требования к проектированию фасадных систем с отделочным слоем из толстослойной штукатурки аналогичны требованиям, предъявляемым при проектировании фасадных систем с тонким штукатурным слоем (см. предыдущий раздел).

309
