Для каждого контроллера Elsys-MB может быть задано до 16 формул, описывающих алгоритмы работы выходов контроллера, используемые во взаимодействиях – в команде «Включить выход по формуле». Наименование формул не доступно для редактирования, формируется автоматически и содержит полную информацию о формуле в следующем формате:
«Lat» – задержка включения выхода,
«AP» – длительность активной части периода (выход включен),
«PP» – длительность пассивной части периода (выход выключен),
«RC» – число пульсаций,
«MU» – единица измерения времени для данной формулы. Допустимые единицы измерения – 0,1 с, 1 с, 10 с, 1 мин, 10 мин.
9.1.3Логические формулы
Логическая формула – это логическое выражение, состоящее из последовательности логических условий, объединенных логическими операциями «И», «ИЛИ», «ИСКЛЮЧАЮЩЕЕ ИЛИ», «НЕ».
В качестве логических условий могут быть использованы состояния входов, выходов, групп выходов, временных блоков и логических формул (таблица 16).
Для редактирования списка логических формул следует выбрать узел «Логические формулы» узла «Взаимодействия», после чего в правой части экрана появится окно, изображённое на рисунке (рисунок 117).
Пользовательский интерфейс составления логической формулы позволяет включать в одну формулу до трёх условий, однако использование в качестве операндов других логических формул позволяет составлять многоэлементные логические формулы.
Скобки в логическом выражении обеспечивают последовательное выполнение логических операций в порядке их расположения на фрейме (сверху вниз).
Таблица 16 – Перечень состояний, используемых в логических формулах
|
|
|
|
|
|
|
|
Тип операнда в логическом условии |
|
|
|
Перечень состояний |
|
|
|
|
|
|
|
|
|
Вход |
|
|
Норма / На охране |
||
|
|
|
|
Не норма / Снят с охраны |
||
|
|
|
|
|
||
|
Выход |
|
|
|
Включен |
|
|
|
|
|
|
|
|
|
|
|
|
|
Выключен |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
Группа выходов |
|
|
Включена |
||
|
|
|
|
|
Выключена |
|
|
|
|
|
|
||
|
Временной блок |
|
|
|
Активен |
|
|
|
|
|
|
Не активен |
|
|
|
|
|
|
|
|
|
Бастион-2 – Elsys. Руководство администратора |
146 |
|
|
|
|
|
|
|
|
|
|
|
|
Логическая формула |
|
Активна |
|
|
|
|
|
|
Не активна |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рисунок 117 - Окно редактирования логических формул
Логические формулы могут являться источниками событий, при этом возможно назначение реакций на события панели «Активность логической формулы», «Неактивность логической формулы» (рисунок 118), либо использоваться в качестве условия выполнения реакции.
Редактирование логических формул осуществляется аналогично редактированию взаимодействий. Элементами в верхней части окна задаются устройства, используемые в формуле, а также логические операции. Имя формулы формируется автоматически и может быть изменено. В списке логических формул, находящемся в нижней части окна, для каждой формулы представлено также её полное описание
Бастион-2 – Elsys. Руководство администратора |
147 |
|
|
|
|
|
|
|
|
|
|
Рисунок 118 - Использование логических формул в качестве источника события
9.1.4Счётчики событий
Счётчики событий предназначены для подсчёта событий и выполнения реакций на изменение значения счётчика. Во взаимодействиях все события и команды, относящиеся к работе со счётчиками, отнесены к устройству «Панель».
На любое событие могут быть назначены реакции:
увеличить значение счётчика;
уменьшить значение счётчика;
установить значение счётчика.
Аппаратные реакции могут быть назначены на события:
равенство счётчика значению;
равенство счётчика значению после увеличения значения;
равенство счётчика значению после уменьшения значения.
Счётчики могут принимать значения от 0 до 63. Значение счётчика циклически изменяется, то есть при уменьшении значения счётчика, равного нулю, новое значение будет 63, и наоборот, при увеличении значения счётчика, равного 63, новое значение будет 0.
На рисунке 119 приведён практический пример использования счётчиков событий. Для помещения, оборудованного двусторонней дверью, реализовано ограничение доступа (т. е. запрещён доступ всем, кроме имеющих привилегию прохода при ограничении доступа) при количестве людей в помещении более четырёх. Для подсчёта количества людей
Бастион-2 – Elsys. Руководство администратора |
148 |
используются события «Штатный вход» и «Штатный выход». В полночь («Начало временного блока 3» и по включению питания счётчик обнуляется).
Рисунок 119 - Пример использования счётчиков событий
9.1.5Взаимодействия между контроллерами
В СКУД Elsys существует возможность настройки взаимодействий между контроллерами, а также назначения реакций на потерю и восстановление связи с отдельными контроллерами.
Суть механизма, реализующего взаимодействия между контроллерами, в следующем. На любое событие может быть назначена реакция «Панель->Сформировать сообщение контроллерам» (рисунок 120). Номер событий может быть задан в диапазоне 1 – 64, причём в качестве адресата могут быть выбраны либо все контроллеры, либо один из них. В свою очередь, на любое событие с заданным номером («Панель->Сообщение от контроллера») от любого контроллера (или от конкретного) могут быть назначены реакции (рисунок 121).
Внимание! При отправке сообщения всем контроллерам, контроллер, от которого исходит сообщение отправляемое сообщение не получит.
Кроме того, существует возможность назначения реакций на потерю связи:
с выбранным контроллером;
с любым из контроллеров (взаимодействия обрабатываются, если до этого была связь со всеми контроллерами);
Бастион-2 – Elsys. Руководство администратора |
149 |
с компьютером;
атакже на восстановление связи:
с выбранным контроллером;
со всеми контроллерами;
с компьютером.
Взаимодействия между контроллерами функционируют в пределах одной линии связи.
Кроме того, можно организовать взаимодействия между линиями связи (КСК или сетевой группы) под управлением сетевого контроллера, при этом, должна быть включена опция управляющего КСК «Транслировать межконтроллерные взаимодействия» (рисунок 27).
Организовать взаимодействия между контроллерами, подключенными к разным COMпортам нельзя.
Внимание! Для работы взаимодействий между контроллерами Elsys-MB в линии связи COM-порта и сетевого контроллера должен быть включен протокол MULTIMASTER. Для работы взаимодействий между контроллерами Elsys-MB-IP должен быть включен обмен сообщениями внутри сетевой группы.
Практический пример использования взаимодействий между контроллерами – реализация аварийной разблокировки точек эвакуации при пожарной тревоге и возвращения их в нормальный режим по окончании тревоги – приведён на рисунках 120 - 122.
Рисунок 120 - Формирование сообщений №1-2 всем контроллерам от контроллера «Контроллер 2.1 (Пожарная зона)» при возникновении событий
«Тревога» и «На охране» от входа подключения пожарной тревоги
Бастион-2 – Elsys. Руководство администратора |
150 |
|
|
|
|
|
|
|
|
|
|
Рисунок 121 – Реакции в контроллере «Контроллер 2.4 (Турникеты на выходе)» на сообщения №1-2 от контроллера «Контроллер 2.1 (Пожарная зона)»
Рисунок 122 – Реакции в контроллере «Контроллер 2.1 «Пожарная зона» на события «Тревога» и «На охране» от входа подключения реле пожарной тревоги
При возникновении события «Тревога» от входа «Вход подключения реле пожарной тревоги» контроллера «Контроллер 2.1 (Пожарная зона)» всем контроллерам отправляется сообщение с номером 2, при возникновении события «На охране» - всем контроллерам отправляется сообщение с номером 1 (рисунок 120).
Бастион-2 – Elsys. Руководство администратора |
151 |
При получении сообщения 2 в контроллере «Контроллер 2.4 (Турникеты на выходе)» выполняется разблокировка точки прохода «Турникет 4», при приеме события 1 – точка турникет возвращается в нормальный режим (рисунок 121).
Следует отметить, что сообщения с номерами 1 и 2 отправляются всем контроллерам, кроме контроллера-источника сообщения «Контроллер 2.1 (Пожарная зона)». Чтобы выполнить аварийную разблокировку и возврат в нормальное состояние турникета «Турникет 2», подключенного к контроллеру «Контроллер 2.1 (Пожарная зона)», необходимо в этом контроллере назначить реакции непосредственно на события «Тревога» и «На охране» (рисунок 122).
9.1.6Служебные PIN-коды
В контроллерах Elsys-MB имеется возможность назначения реакций на ввод отдельных PIN-кодов, а также на совместное предъявление PIN-кода и карты доступа. В каждом контроллере может быть запрограммировано до 16 служебных PIN-кодов (паролей),
причём ни один из этих кодов не должен совпадать ни с одним пользовательским PIN-
кодом, и все пароли должны быть уникальными.
Для редактирования списка PIN-кодов следует выбрать узел «Служебные PIN-коды» узла «Взаимодействия», после чего в правой части экрана появится окно, изображённое на рисунке 123.
Рисунок 123 - Редактирование служебных PIN-кодов
Добавление и редактирование PIN-кода осуществляется аналогично редактированию взаимодействий и формул.
В дальнейшем при настройке взаимодействий в качестве источников событий могут быть выбраны перечисленные ниже события, относящиеся к точкам доступа:
ввод пароля на входном считывателе;
ввод пароля на выходном считывателе;
ввод пароля и предъявление карты на входном считывателе;
Бастион-2 – Elsys. Руководство администратора |
152 |
ввод пароля и предъявление карты на выходном считывателе.
Все перечисленные события имеют параметр - номер PIN-кода. Кроме того, последние два события регистрируются в протоколе событий, причём каждое из них имеет 16 вариантов вида «Ввод PIN1 + PROX (вх. сч.)», «Ввод PIN2 + PROX (вх. сч.)», «Ввод PIN16 + PROX (вх. сч.)», каждый из которых представляет для ядра ПО «Бастион-2» отдельное событие.
Для пользователей, которым разрешено пользоваться служебными PIN-кодами, должна быть включена опция «Право ставить на охрану», в противном случае события типа «Ввод PINXX + PROX (..)» формироваться не будут.
При дальнейшей настройке ПО «Бастион-2» указанные события рекомендуется переименовать в соответствии с их смысловым значением (окно с настройками событий вызывается с помощью кнопки «События» на вкладке «Конфигурация», подробно – см. «Руководство администратора «Бастион-2»). На рисунке 124 приведен практический пример использования служебных PIN-кодов для авторизованного управления режимами охраны.

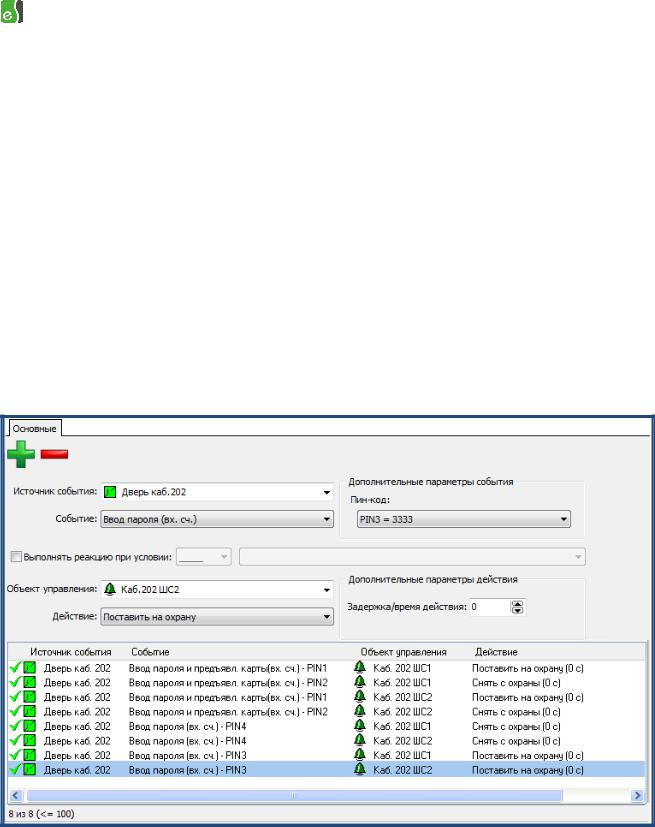

Рисунок 124 - Назначение реакций на ввод служебных PIN-кодов
На рисунке 125 изображён вид событий авторизованного управления в окне штатных сообщений ПО «Бастион-2» до (первые 6 событий) и после (следующие 6 событий) переименования.
