«Контроль последовательности прохода» в контроллерах доступа, подключенных к данному КСК.

«Скорость обмена» - скорость обмена информацией (в бит/с) с сетью контроллеров. Допустимые значения – 4800, 9600, 19200, 38400, 57600, 115200 бит/с. Немедленно после выхода из конфигуратора оборудования настройка загружается в сетевой контроллер Elsys-MB-Net и подключенные к нему контроллеры Elsys-MB.

«Режим обмена» - настройка задает режим обмена сетевого контроллера с другими КСК.

Режим MASTER-SLAVE, используется при начальной настройке системы и может использоваться в дальнейшем, если не требуется использование функции глобального контроля последовательности прохода. Сетевой контроллер в этом режиме является ведущим, и опрашивает подключенные к нему контроллеры доступа по очереди. Контроллеры доступа в этом режиме не обмениваются информацией друг с другом.

Режим MULTIMASTER, используется, если необходимо использование функции глобального контроля последовательности прохода. В режиме MULTIMASTER подключенные к КСК контроллеры доступа обмениваются информацией между собой, при этом возможность поиска контроллеров доступа, подключенных к КСК, отсутствует.

Переключение режима обмена происходит после выхода из конфигуратора оборудования. В этот момент все подключенные к КСК контроллеры доступа обязательно должны находиться на линии связи.

5.2.1.2 Настройки для локальной сети

«IP-адрес» - IP-адрес сетевого контроллера в ЛВС.

«Маска подсети» - маска подсети для сетевого контроллера.

«Шлюз» - IP-адрес шлюза в ЛВС.

5.2.2Вкладка «Дополнительные»

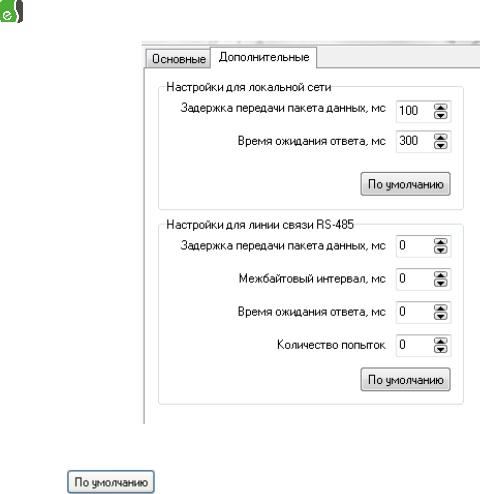

Окно дополнительных настроек сетевого контроллера включает дополнительные настройки для локальной сети и сети RS-485 (рисунок 31).

5.2.2.1 Дополнительные настройки для локальной сети

Параметры «Задержка передачи пакета данных» и «Время ожидания ответа»

предназначены для настройки временных характеристик обмена информацией между сетевыми контроллерами по протоколу UDP. Установки по умолчанию подходят для большинства применений, и без необходимости их изменять не следует.

равными значениям по умолчанию.

5.2.2.2 Дополнительные настройки для линии связи RS-485

Группа настроек предназначена для адаптации к различным сложным условиям в линии RS-485 сетевого контроллера (например, при удлинении канала связи с использованием конвертеров интерфейсов «RS-485/оптоволокно», использовании радиоканала, большом уровне помех и т. д.). Эти настройки без необходимости изменять не следует.

Настройка «Задержка передачи пакета данных» (0-255 мс, по умолчанию – 0)

предназначена для формирования задержки очередной информационной посылки сетевого контроллера.

Настройки «Межбайтовый интервал» и «Время ожидания ответа» задают таймауты для операции чтения в режиме MASTER-SLAVE.

Настройка «Количество попыток» задаёт критерий для формирования сообщения «Потеря связи» в режиме MASTER-SLAVE – число неудачных попыток опроса контроллера подряд.

При этом, если заданы нулевые значения, время ожидания ответа составляет 150 мс, межбайтовый интервал зависит от скорости обмена (на 38400 бит/с составляет 10 мс), а количество попыток равно шести.

Кнопка устанавливает значения параметров «Задержка передачи пакета

данных», «Межбайтовый интервал», «Время ожидания ответа», «Количество попыток»

на заданные по умолчанию нулевые значения.
