Бастион-2 – Elsys. Руководство администратора |
124 |
Режим «Усиленный antipassback» возможен для контроллеров Elsys-MB старших моделей (Pro, Standard, Light, Pro4) версий 2.60 и выше. КСК Elsys-MB-Net,
обеспечивающие обмен данными, должны иметь версию не ниже 2.08.
В конфигураторе СКУД Elsys настройка «Усиленный antipassback» присутствует в свойствах СOM-порта (рисунок 34), коммуникационного сетевого контроллера (рисунок 27) и сетевой группы (рисунок 33), а также в окне групповой настройки свойств коммуникационных контроллеров (рисунок 93). Настройка загружается в контроллеры Elsys-MB, относящиеся к соответствующим линиям связи или сетевым группам, и в КСК Elsys-MB-Net, где она была изменена, автоматически, после выхода из конфигуратора.
6.5.6Индивидуальная настройка «не отслеживать последовательность прохода»
Для отдельных пользователей системы (VIP-персоны, персонал, по служебной необходимости совершающий перемещения вне точек доступа, и т. п.) antipassback может быть отключен установкой индивидуальной опции пропуска «Не отслеживать последовательность прохода» на вкладке «Пропуск» (рисунок 103).

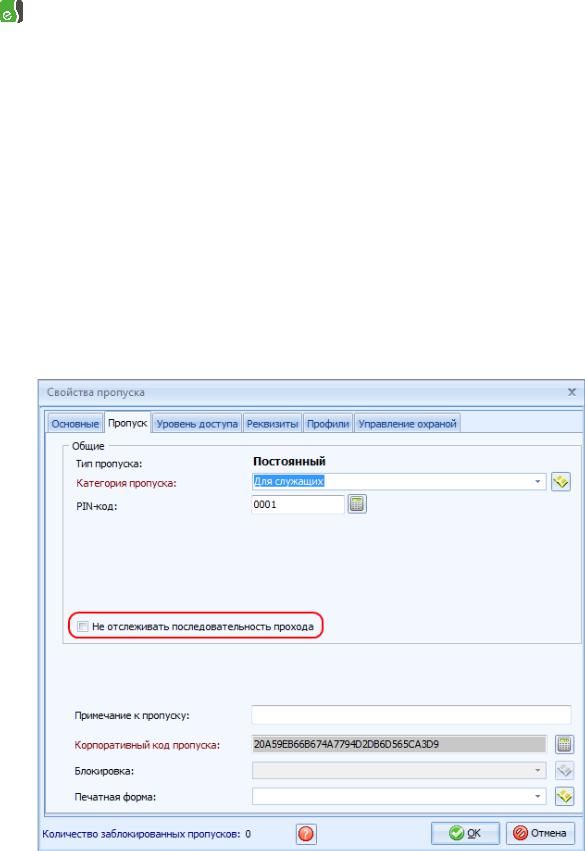

Рисунок 103 – Настройка «Не отслеживать последовательность прохода» в свойствах пропуска
6.6 Пример настройки глобального контроля последовательности прохода
Рассмотрим пример настройки глобального контроля последовательности прохода для предприятия, схема территории которого изображена на рисунке 104.
Бастион-2 – Elsys. Руководство администратора |
125 |
Территория предприятия состоит из главной производственной площадки, вход на которую осуществляется через центральную проходную (точки доступа «Турникет ЦП 1» и «Турникет ЦП 2»), и южного филиала, вход в который осуществляется через южную проходную (точки доступа «ЮП Турникет» и «ЮП шлагбаум»).
На территории главной производственной площадки расположено заводоуправление (ЗУ), вход в которое осуществляется через «Турникет ЗУ».
В заводоуправлении односторонним контролем доступа оборудовано четыре кабинета, доступ в которые осуществляется через двери «Дверь ЗУ каб. 101», «Дверь ЗУ каб. 102», «Дверь ЗУ каб. 106», «Дверь ЗУ каб. 107».
На территории южного филиала находится склад, доступ в который осуществляется через дверь «Склад ЮФ».
К серверу оборудования через локальную сеть предприятия подключено оборудование СКУД Elsys в составе:
два контроллера Elsys-MB-Standard, установленные на центральной проходной, подключенные через КСК Elsys-MB-Net № 1;
два контроллера Elsys-MB-Standard и контроллер Elsys-MB-SM, установленные в южном филиале, подключенные через КСК Elsys-MB-Net № 2;
три контроллера Elsys-MB-IP, установленные в заводоуправлении.
При настройке оборудования необходимо включить контроллеры Elsys-MB-IP в одну сетевую группу, введя в её состав также КСК Elsys-MB-Net № 1 (рисунок 105).
Затем, выбрав узел «Коммуникационные контроллеры», для включения глобального контроля последовательности прохода нажать кнопку «Включить во всех КСК» (рисунок
106).
После выхода из конфигуратора автоматически запустится инициализация, после выполнения которой во всей системе будет включен глобальный контроль последовательности прохода.
Затем следует выполнить настройку областей контроля. Как видно из рисунка (рисунок 104), территорию предприятия можно разбить на пять областей контроля:
«Вне территории»;
«Территория предприятия»;
«Южный филиал»;
«Заводоуправление»;
«Склад ЮФ».
Бастион-2 – Elsys. Руководство администратора |
126 |
Рисунок 104 – Схема предприятия (пример настройки глобального контроля последовательности
прохода)
Бастион-2 – Elsys. Руководство администратора |
127 |
Рисунок 105 – Настройка сетевых групп для участия в едином информационном пространстве
Рисунок 106 – Включение глобального контроля последовательности прохода
