- •Краткое содержание
- •Предисловие
- •1. Статус настоящего документа
- •2. Мандат на подготовку настоящего документа
- •3. Значимые нормативно-правовые положения Директивы КПКЗ и определение НДТ
- •4. Цель настоящего документа
- •5. Источники информации
- •6. Как использовать настоящий документ
- •Область применения
- •1. Введение и определения
- •1.1. Введение
- •1.1.1. Энергия в промышленном секторе ЕС
- •1.1.2. Воздействия энергопотребления на окружающую среду и экономику
- •1.1.3. Вклад энергоэффективности в сокращение эффектов глобального потепления и повышение устойчивости
- •1.1.4. Энергоэффективность и Директива КПКЗ
- •1.1.5. Место энергоэффективности в системе комплексного предотвращения и контроля загрязнения
- •1.1.6. Экономические аспекты и вопросы воздействия на различные компоненты окружающей среды
- •1.2. Понятие энергии и законы термодинамики
- •1.2.1. Энергия, теплота, мощность и работа
- •1.2.2. Законы термодинамики
- •1.2.2.1. Первый закон термодинамики: сохранение энергии
- •1.2.2.2. Второй закон термодинамики: рост энтропии
- •1.2.2.3. Баланс эксергии: сочетание первого и второго законов
- •1.2.2.4. Диаграммы свойств
- •1.2.2.5. Дальнейшая информация
- •1.2.2.6. Необратимость и ее источники
- •1.3. Определения показателей энергоэффективности и повышения энергоэффективности
- •1.3.1. Вопросы энергоэффективности и ее оценки в Директиве IPPC
- •1.3.2. Эффективное и неэффективное использование энергии
- •1.3.3 Показатели энергоэффективности
- •1.3.4. Практическое применение показателей
- •1.3.5. Значимость систем и границ систем
- •1.3.6. Другие используемые термины
- •1.3.6.1. Первичная энергия, вторичная энергия и конечная энергия
- •1.3.6.2. Теплота сгорания топлива и КПД
- •1.3.6.3. Меры по повышению энергоэффективности на стороне производителя и стороне потребителя
- •1.4. Показатели энергоэффективности в промышленности
- •1.4.1. Введение: определение показателей и других параметров
- •1.4.2. Энергоэффективность производственных единиц
- •1.4.2.1. Пример 1. Простой случай
- •1.4.2.2. Пример 2. Типичный случай
- •1.4.3. Энергоэффективность предприятия
- •1.5. Вопросы, которые должны быть рассмотрены при определении показателей энергоэффективности
- •1.5.1. Определение границ системы
- •1.5.1.1.Выводы относительно систем и границ систем
- •1.5.2. Другие существенные вопросы, заслуживающие рассмотрения на уровне установки
- •1.5.2.1. Документирование используемых подходов к отчетности
- •1.5.2.2. Внутреннее производство и потребление энергии
- •1.5.2.3. Утилизация энергии отходов и газа, сжигаемого в факелах
- •1.5.2.4. Эффект масштаба (снижение УЭП с ростом объемов производства)
- •1.5.2.5. Изменения в производственных методах и характеристиках продукции
- •1.5.2.6. Интеграция энергосистем
- •1.5.2.7. Неэффективное использование энергии из соображений устойчивого развития и/или повышения энергоэффективности предприятия в целом
- •1.5.2.8. Отопление и охлаждение помещений
- •1.5.2.9. Региональные факторы
- •1.5.2.10. Явная теплота
- •1.5.2.11. Дальнейшие примеры
- •2. Технологии, которые следует рассматривать для обеспечения энергоэффективности на уровне установки
- •2.1. Системы менеджмента энергоэффективности (СМЭЭ)
- •2.2. Планирование и определение целей и задач
- •2.2.1. Постоянное улучшение экологической результативности и вопросы воздействия на различные компоненты окружающей среды
- •2.2.2. Системный подход к менеджменту энергоэффективности
- •2.3. Энергоэффективное проектирование (ЭЭП)
- •2.3.1. Выбор технологии производственного процесса
- •2.4. Повышение степени интеграции процессов
- •2.5. Обеспечение дальнейшего развития инициатив в области энергоэффективности и поддержание мотивации
- •2.6. Поддержание и повышение квалификации персонала
- •2.7. Информационный обмен
- •2.7.1. Диаграммы Сэнки
- •2.8. Эффективный контроль технологических процессов
- •2.8.1. Автоматизированные системы управления технологическими процессами
- •2.8.2. Менеджмент (контроль, обеспечение) качества
- •2.9. Техническое обслуживание
- •2.10. Мониторинг и измерения
- •2.10.1. Косвенные методы мониторинга
- •2.10.2. Оценки и расчеты
- •2.10.3. Учет потребления энергоресурсов и усовершенствованные системы учета
- •2.10.4. Снижение потери давления при измерении расходов в трубопроводах
- •2.11. Энергоаудиты и энергетическая диагностика
- •2.12. Пинч-анализ
- •2.13. Энтальпийный и эксергетический анализ
- •2.14. Термоэкономика
- •2.15. Энергетические модели
- •2.15.1. Энергетические модели, базы данных и балансы
- •2.15.2. Оптимизация использования энергоресурсов и управление ими на основе моделей
- •2.16. Сравнительный анализ
- •2.17. Прочие инструменты
- •3. Технологии, которые следует рассматривать для обеспечения энергоэффективности на уровне энергопотребляющих систем, процессов и видов деятельности
- •3.1. Сжигание
- •3.1.1. Снижение температуры дымовых газов
- •3.1.1.1. Установка подогревателя воздуха или воды
- •3.1.2. Рекуперативные и регенеративные горелки
- •3.1.3. Сокращение массового расхода дымовых газов за счет снижения избытка воздуха горения
- •3.1.4. Автоматизированное управление горелками
- •3.1.5. Выбор топлива
- •3.1.6. Кислородное сжигание
- •3.1.7. Сокращение потерь тепла при помощи теплоизоляции
- •3.1.8. Сокращение потерь тепла через отверстия печей
- •3.2. Паровые системы
- •3.2.1. Общие свойства пара
- •3.2.2. Обзор методов повышения энергоэффективности паровых систем
- •3.2.3. Дросселирование и использование турбодетандеров
- •3.2.4. Методы эксплуатации и управления технологическим процессом
- •3.2.5. Предварительный подогрев питательной воды (в т.ч. с помощью экономайзера)
- •3.2.6. Предотвращение образования и удаление накипи с поверхностей теплообмена
- •3.2.7. Оптимизация продувки котла
- •3.2.8. Оптимизация расхода пара в деаэраторе
- •3.2.9. Оптимизация работы котла короткими циклами
- •3.2.10. Оптимизация парораспределительных систем
- •3.2.11. Теплоизоляция паропроводов и конденсатопроводов
- •3.2.11.1. Использование съемных панелей для теплоизоляции клапанов и фитингов
- •3.2.12. Реализация программы контроля состояния конденсатоотводчиков и их ремонта
- •3.2.13. Сбор и возврат конденсата в котел
- •3.2.14. Использование самоиспарения
- •3.2.15. Утилизация энергии продувочной воды котла
- •3.3. Утилизация тепла и охлаждение
- •3.3.1. Теплообменники
- •3.3.1.1. Мониторинг состояния и техническое обслуживание теплообменников
- •3.3.2. Тепловые насосы (в т.ч. механическая рекомпрессия пара)
- •3.3.3. Системы охлаждения и холодильные установки
- •3.4. Когенерация
- •3.4.1. Различные методы когенерации
- •3.4.2. Тригенерация
- •3.4.3. Централизованное холодоснабжение
- •3.5. Электроснабжение
- •3.5.1. Компенсация реактивной мощности
- •3.5.2. Гармоники
- •3.5.3. Оптимизация систем электроснабжения
- •3.5.4. Энергоэффективная эксплуатация трансформаторов
- •3.6. Подсистемы с электроприводом
- •3.6.1. Энергоэффективные двигатели
- •3.6.2. Выбор оптимальной номинальной мощности двигателя
- •3.6.3. Приводы с переменной скоростью
- •3.6.4. Потери при передаче механической энергии
- •3.6.5. Ремонт двигателей
- •3.6.6. Перемотка
- •3.6.7. Экологические преимущества, воздействие на различные компоненты окружающей среды, применимость и другие соображения относительно методов повышения энергоэффективности систем с электроприводом
- •3.7. Системы сжатого воздуха
- •3.7.1. Оптимизация общего устройства системы
- •3.7.2. Использование приводов с переменной скоростью
- •3.7.3. Высокоэффективные электродвигатели
- •3.7.4. Централизованная система управления системой сжатого воздуха
- •3.7.5. Утилизация тепла
- •3.7.6. Сокращение утечек в системах сжатого воздуха
- •3.7.7. Техническое обслуживание фильтров
- •3.7.8. Использование холодного наружного воздуха для питания компрессоров
- •3.7.9. Оптимизация давления системы
- •3.7.10. Создание запаса сжатого воздуха вблизи потребителей с существенно варьирующим уровнем потребления
- •3.8. Насосные системы
- •3.8.1. Инвентаризация и оценка насосных систем
- •3.8.2. Выбор насоса
- •3.8.3. Оптимизация трубопроводной системы
- •3.8.4. Техническое обслуживание
- •3.8.5. Управление насосными системами и их регулирование
- •3.8.6. Привод и передача
- •3.8.7. Экологические преимущества, воздействие на различные компоненты окружающей среды, применимость и другие соображения относительно методов повышения энергоэффективности насосных систем
- •3.9. Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ)
- •3.9.1. Отопление и охлаждение помещений
- •3.9.2. Вентиляция
- •3.9.2.1. Оптимизация проектных решений при внедрении новой или модернизации существующей системы вентиляции
- •3.9.2.2. Повышение эффективности существующей вентиляционной системы
- •3.9.3. Естественное охлаждение
- •3.10. Освещение
- •3.11. Процессы сушки, сепарации и концентрирования
- •3.11.1. Выбор оптимальной технологии или сочетания технологий
- •3.11.2. Механические процессы
- •3.11.3. Методы термической сушки
- •3.11.3.1. Расчет энергозатрат и КПД
- •3.11.3.2. Конвективная сушка
- •3.11.3.3. Контактная сушка
- •3.11.3.4. Перегретый пар
- •3.11.3.5. Утилизация тепла в процессах сушки
- •3.11.3.6. Выпаривание в сочетании с механической рекомпрессией пара или тепловым насосом
- •3.11.3.7. Оптимизация теплоизоляции сушильных систем
- •3.11.4. Радиационная сушка
- •3.11.5. Системы автоматизированного управления процессами термической сушки
- •4. Наилучшие доступные технологии
- •4.1. Введение
- •4.2. Наилучшие доступные технологии обеспечения энергоэффективности на уровне установки
- •4.2.1. Менеджмент энергоэффективности
- •4.2.2. Планирование и определение целей и задач
- •4.2.2.1. Постоянное улучшение экологической результативности
- •4.2.2.2. Выявление аспектов энергоэффективности установки и возможностей для энергосбережение
- •4.2.2.3. Системный подход к менеджменту энергоэффективности
- •4.2.2.4. Установление и пересмотр целей и показателей в области энергоэффективности
- •4.2.2.5. Сравнительный анализ
- •4.2.3. Энергоэффективное проектирование (ЭЭП)
- •4.2.4. Повышение степени интеграции технологических процессов
- •4.2.5. Поддержание поступательного развития инициатив в области энергоэффективности
- •4.2.6. Поддержание уровня квалификации персонала
- •4.2.7. Эффективный контроль технологических процессов
- •4.2.8. Техническое обслуживание
- •4.2.9. Мониоринг и измерения
- •4.3. Наилучшие доступные технологии обеспечения энергоэффективности энергопотребляющих систем, технологических процессов, видов деятельности и оборудования
- •4.3.1. Сжигание
- •4.3.2. Паровые системы
- •4.3.3. Утилизация тепла
- •4.3.4. Когенерация
- •4.3.5. Электроснабжение
- •4.3.6. Подсистемы с электроприводом
- •4.3.7. Системы сжатого воздуха
- •4.3.8. Насосные системы
- •4.3.9. Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ)
- •4.3.10. Освещение
- •4.3.11. Процессы сушки, сепарации и концентрирования
- •5. Новые технологии обеспечения энергоэффективности
- •5.1. Беспламенное сжигание (беспламенное окисление)
- •5.2. Сжатый воздух как средство хранения энергии
- •6. Заключительные замечания
- •6.1. Временные рамки и основные этапы подготовки настоящего документа
- •6.2. Источники информации
- •6.3. Степень консенсуса
- •6.4. Пробелы и дублирование информации. Рекомендации по дальнейшему сбору информации и исследованиям
- •6.4.1. Пробелы и дублирование информации
- •6.4.3. Конкретная производственная информация
- •6.4.3. Направления дальнейших исследований и практической деятельности
- •6.5. Пересмотр настоящего документа
- •Источники
- •Глоссарий
- •7. Приложения
- •7.1. Энергия и законы термодинамики
- •7.1.1. Общие принципы
- •7.1.1.1. Описание систем и процессов
- •7.1.1.2. Формы энергии и способы ее передачи
- •7.1.2. Первый и второй законы термодинамики
- •7.1.2.1. Первый закон термодинамики: баланс энергии
- •7.1.2.2. Второй закон термодинамики: энтропия
- •7.1.2.2.2. Баланс энтропии для закрытой системы
- •7.1.2.3. Баланс энтропии для открытой системы
- •7.1.2.4. Анализ эксергии
- •7.1.3. Диаграммы свойств, таблицы свойств, базы данных и программы
- •7.1.3.1. Диаграммы свойств
- •7.1.3.2. Таблицы свойств, базы данных и программное моделирование
- •7.1.3.3. Источники неэффективности
- •7.1.4. Использованные обозначения
- •7.1.4.1. Библиография
- •7.2. Примеры термодинамической необратимости
- •7.2.1. Пример 1. Дросселирование
- •7.2.2. Пример 2. Теплообменники
- •7.2.3. Пример 3. Процессы перемешивания
- •7.3. Примеры анализа энергоэффективности производства
- •7.3.1. Производство этилена методом парового крекинга
- •7.3.2. Производство мономера винилацетата (МВА)
- •7.3.3. Горячая прокатка стали
- •7.4. Примеры внедрения систем менеджмента энергоэффективности
- •7.5. Примеры энергоэффективных технологических процессов
- •7.6. Пример подхода к поступательному развитию инициатив в сфере энергоэффективности: «совершенство в производственной деятельности»
- •7.7. Мониторинг и измерения
- •7.7.1. Количественные измерения
- •7.7.2. Оптимизация использования энергоресурсов
- •7.7.3. Энергетические модели, базы данных и балансы
- •7.8. Другие инструменты аудита и поддержки мероприятий по повышению энергоэффективности на уровне предприятия
- •7.8.1. Инструменты аудита и менеджмента энергоэффективности
- •7.9. Сравнительный анализ
- •7.9.1. Нефтеперерабатывающие заводы
- •7.9.2. Австрийское энергетическое агентство
- •7.9.3. Схема для норвежских МСП
- •7.9.4. Соглашения о сравнительном анализе в Нидерландах
- •7.9.5. Сравнительный анализ в стекольной промышленности
- •7.9.6. Распределение энергозатрат и выбросов CO2 между различными видами продукции в сложном последовательном процессе
- •7.10. Примеры к главе 3
- •7.10.1. Паровые системы
- •7.10.2. Утилизация отходящего тепла
- •7.11. Мероприятия на стороне потребителя
- •7.12. Энергосервисные компании
- •7.13. Сайт Европейской комиссии, посвященный вопросам энергоэффективности и Национальные планы действий государств-членов
- •7.14. Европейская схема торговли квотами (ETS)
- •7.15. Оптимизация транспортных систем
- •7.15.1. Энергоаудит транспортных систем
- •7.15.2. Менеджмент энергоэффективности автомобильного транспорта
- •7.15.3. Улучшение упаковки с целью оптимизации использования транспорта
- •7.16. Европейский топливный баланс
- •7.17. Коррекция коэффициента мощности при электроснабжении
Европейские рекомендации по закупкам водяных насосов предлагают простую методику выбора насоса, обладающего высоким КПД в заданной рабочей точке. Описание методики доступно через Интернет по адресу:
http://re.jrc.ec.europa.eu/energyefficiency/motorchallenge/pdf/EU_pumpguide_final.pdf
3.8.3. Оптимизация трубопроводной системы
Общая характеристика и производственная информация
(Информация по «Экологическим преимуществам», «Воздействию на различные компоненты окружающей среды», «Применимости», «Экономическим аспектам», «Мотивам внедрения», «Примерам», а также «Справочной информации» для методов повышения энергоэффективности насосных систем приведена в разделе 3.8.7).
Выбор производительности насоса зависит от характеристик трубопроводной системы. Как показано на рис. 3.37, оптимальная производительность определяется соотношением характеристик насоса и трубопроводной системы.

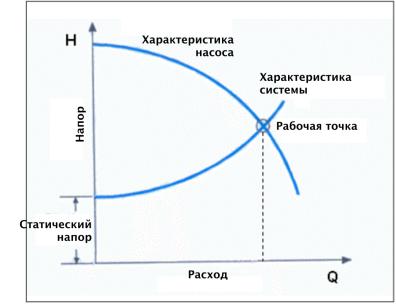

Рисунок 3.37: Соотношение напора и расхода
Собственное энергопотребление трубопроводной системы определяется потерями на трение при движении жидкости по трубопроводам, через клапаны и другие элементы системы. Величина потерь пропорциональна квадрату расхода. Потери на трение могут быть сведены к минимуму с использованием следующих средств:
•устранение излишних клапанов;
•устранение излишних изгибов трубопроводной системы (в особенности, крутых);
•обеспечение достаточного диаметра трубопроводов.
3.8.4. Техническое обслуживание
Общая характеристика и производственная информация
(Информация по «Экологическим преимуществам», «Воздействию на различные компоненты окружающей среды», «Применимости», «Экономическим аспектам», «Мотивам внедрения», «Примерам», а также «Справочной информации» для методов повышения энергоэффективности насосных систем приведена в разделе 3.8.7).
Необходимость слишком частого технического обслуживания насосов может быть признаком:
•кавитации в насосах;
257
•значительного износа насосов;
•того, что тип используемых насосов не соответствует выполняемым ими функциям.
Необходимость дросселирования при постоянном напоре и расходе указывает на избыточную мощность насоса. Падение давления на регулирующем клапане приводит к потерям энергии, величина которых пропорциональна падению давления и расходу.
Как правило, значительный шум при работе насоса указывает на наличие процессов кавитации, являющихся следствием сильного дросселирования или чрезмерного расхода. Шум в регулирующих или перепускных клапанах является признаком существенного падения давления, приводящего к значительным потерям энергии.
Со временем производительность и КПД насоса постепенно снижаются. В частности, это является результатом увеличения зазоров между различными компонентами насоса: корпусом; рабочим колесом; сужающими втулками; кольцами; подшипниками. Испытания, проводимые в ходе мониторинга состояния системы, способны выявить подобную ситуацию. Если имеют место значительное снижение производительности, следует восстановить оптимальную величину зазоров между компонентами. По результатам мониторинга может быть также принято решение о замене рабочего колеса или уменьшении его размера с целью снижения энергопотребления насоса.
Снижению потерь на трение может способствовать и нанесение покрытия на рабочие поверхности насоса.
3.8.5. Управление насосными системами и их регулирование
Общая характеристика и производственная информация
(Информация по «Экологическим преимуществам», «Воздействию на различные компоненты окружающей среды», «Применимости», «Экономическим аспектам», «Мотивам внедрения», «Примерам», а также «Справочной информации» для методов повышения энергоэффективности насосных систем приведена в разделе 3.8.7).
Применение насоса может предусматривать несколько рабочих точек, причем номинальные характеристики насоса определяются рабочей точкой с наибольшим расходом и/или напором. Система управления и регулирования способна сыграть важную роль в эксплуатации насосной системы, позволяя оптимизировать ее рабочие характеристики (напор и расход). Использование такой системы способствует:
•более качественному управлению технологическим процессом;
•повышению надежности системы;
•энергосбережению.
Влюбых насосных системах, эксплуатационные условия которых характеризуется значительными колебаниями (например, нормальное рабочее давление или напор составляют менее 75% максимальных значений), скорее всего, имеют место существенные потери энергии, связанные с чрезмерным дросселированием, перепуском значительных потоков или эксплуатацией насосов, необходимость в работе которых отсутствует.
Могут применяться следующие методы управления работой насосной системы:
•отключение насосов, необходимость в работе которых отсутствует. Несмотря на очевидность этой меры, ее часто упускают из виду в ситуации, когда потребности производства в воде или другой нагнетаемой жидкости значительно сокращаются (это иллюстрирует важность анализа системы в целом);
•использование приводов с переменной скоростью (электродвигателей, оборудованных преобразователями частоты) способствует достижению максимальной эффективности системы, позволяя гибко регулировать производительность в зависимости от меняющихся потребностей. Однако реализация этого метода требует более значительных инвестиций, чем применение других подходов к управлению производительностью. Приводы с
258
переменной скоростью не являются оптимальным решением для любых ситуаций; например, их применение нецелесообразно в условиях, когда система работает при постоянной нагрузке (см. раздел 3.6.3);
•использование нескольких насосов представляет собой альтернативу методам управления при помощи приводов с переменной скоростью, перепуска или дросселирования. Энергосбережение при этом достигается за счет того, что в условиях низких нагрузок часть насосов останавливается, в то время как остальные насосы функционируют в режиме, обеспечивающем высокий КПД. Использование нескольких небольших насосов оправдано в условиях, когда обычная производительность системы составляет менее половины максимальной необходимой производительности. Как правило, основными источниками потерь в системе с несколькими насосами являются перепуски избыточной жидкости, работа избыточных насосов, поддержание чрезмерного давления, а также недостаточное количество градаций производительности, достигаемых посредством запуска/остановки отдельных насосов;
•управление производительностью системы с центробежным насосом посредством дросселирования (при помощи расширительного клапана) приводит к потерям энергии. Тем не менее, этот метод сопряжен с меньшими потерями, чем два других распространенных метода регулирования – отсутствие управления или управление при помощи перепусков. Поэтому дросселирование может быть средством энергосбережения, хотя и неоптимальным.
Рисунок 3.38: Сравнение энергопотребления при использовании двух систем управления производительностью динамического насоса
3.8.6. Привод и передача
См. раздел 3.6 «Подсистемы с электроприводом». Следует подчеркнуть важность подбора оптимального насоса (см. раздел 3.8.2) и соответствующей мощности привода для удовлетворения потребностей конкретной системы (см. раздел 3.6.2).
3.8.7. Экологические преимущества, воздействие на различные компоненты окружающей среды, применимость и другие соображения относительно методов повышения энергоэффективности насосных систем
Экологические преимущества
По данным некоторых исследований, за счет замены оборудования и совершенствования систем управления возможно снизить энергопотребление насосных систем на 30-50%.
259
Воздействие на различные компоненты окружающей среды
О воздействиях не сообщается.
Применимость
Применимость тех или иных мер и связанный с ними экономический эффект зависят от масштаба и характеристик конкретного производства и насосной системы. Поэтому оптимальные меры по повышению энергоэффективности могут быть определены только основе анализа системы и потребностей производства. Такой анализ должен выполняться квалифицированным инженернотехническим персоналом предприятия или представителями поставщика насосного оборудования.
Результаты анализа должны включать перечень мер, применимых в условиях данного предприятия, оценку связанных с ними затрат и экономического эффекта, а также предполагаемый период окупаемости.
Экономические аспекты
Срок службы насосных систем часто составляет 15–20 лет. Поэтому при приобретении насосного оборудования следует учитывать не только начальные затраты (стоимость оборудования и его установки), но и затраты на протяжении всего жизненного цикла системы.
Как правило, насосы закупаются как отдельные единицы оборудования, однако они могут выполнять полезные функции лишь в рамках системы. Поэтому при анализе экономических вопросов, связанных с закупкой насосного оборудования, необходимо принимать во внимание систему в целом.
Рисунок 3.39: Типичная структура затрат на протяжении жизненного цикла промышленного насоса средней мощности
[200, TWG]
Мотивы внедрения
Энергосбережение и сокращение затрат.
Примеры
Описанные методы оптимизации насосных систем широко применяются.
Справочная информация
[170, EC, 2003, 199, TWG, , 200, TWG]
