Задача 3. Нелинейная модель динамики численности популяции
Ещё один фактор, который необходимо учитывать в популяционной динамике, состоит в наличии пола. В таком случае прирост популяции определяется вероятностью встреч особей противоположного пола и поэтому пропорционален квадрату численности популяции (при равенстве долей обоих полов в ней): . Количество смертей, между тем, пропорционально численности популяции:. В результате получим уравнение
(11)
Как видим, уравнение подобно модели Мальтуса с показателем. Его значение зависит от численности популяции, соответственно, возможно три поведения системы:
1. – происходит убыль численности;
2. – состояние не меняется;
3. – идёт быстрый рост популяции.
Алгоритм
Создадим отдельный файл model_nl.m, описывающий функцию для решения дифференциального уравнения
function dn = model _nl(t,n,alpha,beta)
dn = alpha* n.* n – beta * n;
Модели на основе систем обыкновенных дифференциальных уравнений Задача 1. Популяционная задача с учетом полового состава
Динамика численности популяции с учётом полового состава определяется двумя уравнениями типа (11), образующими систему
(12)
Алгоритм
Создадим отдельный М-файл, где зададим функцию, описывающую ОДУ
function dy=popul(t,y,alpha,beta);
dy=[alpha*y(1)*y(2)-beta*y(1);
alpha*y(1)*y(2)-beta*y(2)];
Получим решение при помощи оператора решателя ОДУ по схеме Рунге-Кутты 4-5 порядков1для различных начальных значений численности особей одного пола.
[t,y]=ode45(@popul, [0 20], [100 100],[],0.001,0.1);
[t1,y1]=ode45(@popul, [0 20], [110 100],[],0.001,0.1);
[t0,y0]=ode45(@popul, [0 20], [90 100],[],0.001,0.1);
Графически представим результаты расчетов, разбив графическое окно на два подокна: сверху – зависимость от времени численности особей одного поля, снизу – другого. Подпишем оси, нанесём сетку, в заголовок выпишем значения параметров.
subplot(211), plot(t,y(:,1),t1,y1(:,1),’--‘,t0,y0(:,1),’-.’), grid, xlabel('t'), ylabel('n_1')
title('dn_1/dt=\alphan_1\cdotn_2-\betan_1;\alpha=0.001; \beta=0.1; n_{10}=100; 110; 90; n_{20}=100')
subplot(212), plot(t,y(:,2),t1,y1(:,2),’--‘,t0,y0(:,2),’-.’), grid, xlabel('t'), ylabel('n_2'), title('dn_2/dt=\alphan_1\cdotn_2-\betan_2'), legend(‘n_{10}=100’, ‘n_{10}=110’, ‘n_{10}=90’)
Как видим, при наблюдается рост популяции, при- уменьшение её численности.
Рис. 5. Зависимости численности особей различных полов от времени в зависимости от начальных условий
Математические модели на основе обыкновенных дифференциальных уравнений 2-ого порядка. Задача 1: Свободное падение тела
Рассмотрим свободно падающее тело. На него действует лишь сила тяжести. Тогда второй закон Ньютона записывается ,
откуда
.
Для преобразования дифференциального уравнения второго порядка в систему дифференциальных уравнений первого порядка сделаем замену:
,.
Тогда получим
(13)
Алгоритм
Создадим отдельный М-файл, где зададим функцию, описывающую ОДУ
function dy=fall(t,y,g)
dy=[y(2); -g];
Получим решение при помощи оператора решателя ОДУ по схеме Рунге-Кутты 4-5 порядков (для различных значений ускорения свободного падения: на Земле, на Юпитере и на Луне) для тела, падающего с высоты 100 м без начальной скорости в интервале времени от 0 до 15 секунд.
[t,y]=ode45(@fall, [0 15], [100 0],[],9.8);
[t1,y1]=ode45(@fall, [0 15], [100 0],[],24.9);
[t0,y0]=ode45(@fall, [0 15], [100 0],[],1.62);
Графически представим результаты расчетов, разбив графическое окно на два подокна: слева – зависимость координаты от времени, справа – скорости. Обратите внимание на оператор axis, не позволяющий отображать результаты, лежащие ниже нулевого уровня.
subplot(121), plot(t,y(:,1),t1,y1(:,1),’--',t0,y0(:,1),’:’),
grid, xlabel('t'), ylabel('z'), title(‘dz/dt=V_z’)
axis([0 15 0 100])
legend('g=9.8m/s^2’; 'g=24.9 m/s^2’, 'g=1.62 m/s^2’)
subplot(122), plot(t,y(:,2),t1,y1(:,2),’--',t0,y0(:,2),’:’),
grid, xlabel('t'), ylabel('V_z'), title(‘dV_z/dt=-g’)

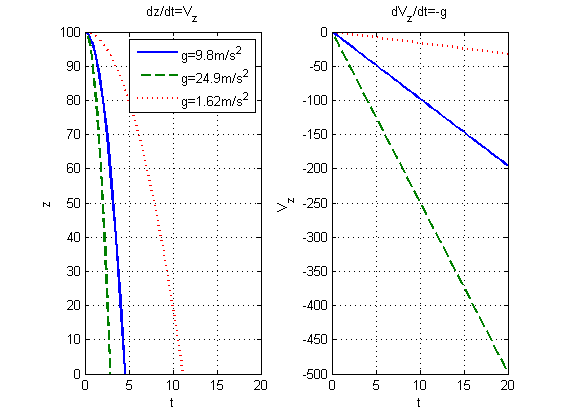

Результаты представлены на рисунке 6. Как и ожидалось, зависимость высоты от времени представляет собой отрезок параболы, а график скорости – линейную зависимость. Скорость нарастает тем быстрее, чем больше ускорение свободного падения. Проверив себя на данном примере, можем перейти к более сложным задачам.
Рис. 6. Зависимости высоты и скорости тела от времени при свободном падении
