7.4. Примеры расчета. Расчет параметров короткого замыкания Трансформатор типа тм-1600/35. Вариант 1м - медные обмотки
Потери короткого замыкания определяются согласно § 7.1. Основные потери - по (7,3).
Обмотка НН
Обмотка ВН
Добавочные потери в обмотке НН по (7.14)
(предварительно принимаем kр=0,95).
Добавочные потери в обмотке ВН
Основные потери в отводах рассчитываются следующим образом.
Длина отводов определяется приближенно по (7.21)
Масса отводов НН
Потери в отводах НН
Масса отводов ВН
Потери в отводах ВН
Потери в стенках бака и других элементах конструкции до выяснения размеров бака определяем приближенно по (7.25) и табл. 7.1
Полные потери короткого замыкания
Для номинального напряжения обмотки ВН
или 18265·100/18000=101,5 % заданного значения.
Напряжение короткого замыкания рассчитывается согласно § 7.2.
Активная составляющая

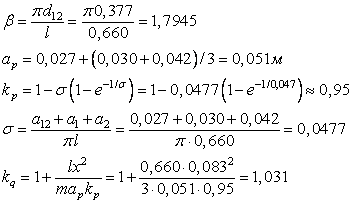

Реактивная составляющая по (7.32)
где
[по (7.35) и по рис. 7.15, а].
Напряжение короткого замыкания
или 6,92·100/6,5=106,5 % заданного значения.
Установившийся ток короткого замыкания на обмотке ВН по .(7.38). и табл. 7.2
Мгновенное максимальное значение тока короткого замыкания
при uр/uа=6,828/1,147 = 5,95 по табл. 7.3 kм√2=2,25. Радиальная сила по (7.43) Fр = 0,628(ikmaxω )2βkp·10-6=0,628(786,15-1215)2·1,7945·0,95·10-6=977034 Н.
Среднее сжимающее напряжение в проводе обмотки НН по (7.48) и (7.49)
Среднее растягивающее напряжение в проводах обмотки ВН по (7.48) и (7.49)
т.е. 28% допустимого значения 60 МПа. Осевые силы по рис. 7.11, в
где lx=99мм по рис. 7.15,а, расположение обмоток по рис 7.11, в;
m=4; после установления размеров бака l''=0,25 м; распределение осевых сил по рис. 7.15, б.
Максимальные сжимающие силы в обмотках
Наибольшая сжимающая сила наблюдается в середине высоты обмотки НН (обмотка 1), где Fсж1 = 139567 Н. Напряжение сжатия на междувитковых прокладках
что ниже допустимого значения 18-20 МПа.
Рис. 7.15. Механические силы в обмотках трансформатора
Типа тм-1600/35. Вариант Iм, медные обмотки:
а – определение зоны разрыва в обмотке ВН при расчете
Up (меньшее значение lx) и осевых механических сил (большее значение lx); б – распределение осевых механических сил.
Температура обмотки через tк=5 с после возникновения короткого замыкания по (7.54)
Трансформатор типа тм-1600/35. Вариант ііа- алюминиевые обмотки
Потери короткого замыкания по § 7.1.
Основные потери по (7.3).
Обмотка НН
Обмотка ВН
Добавочные потери в обмотке НН
Принимаем kР = 0,95.
Добавочные потери в обмотке ВН
Основные потери в отводах 1отв=7,5·0,86=6,45 м.
Масса отводов НН
Потери в отводах НН
Масса отводов ВН
Потери в отводах
Потери в стенках бака и других элементах конструкции по (7.25) и табл. 7.1
Полные потери короткого замыкания
Для номинального напряжения обмотки ВН
или 18 186·100/18000=101 % заданного значения.
Расчет напряжения короткого замыкания по § 7.2.
Активная составляющая uа= 18 186/(10·1600) = 1,14 %.
Реактивная составляющая по (7.32)
Напряжение короткого замыкания
или 6,57·100/6,5=101 % заданного значения.
Установившийся ток короткого замыкания по (7.38) и табл. 7.2
Мгновенное максимальное значение тока короткого замыкания по табл. 7.3
при uр/uа=6,559/1,14 = 5,85 kmax=2,25.
Радиальная сила Fp=0,628·(814,9·1316)2·1,374·0,945·10-6=937 775 Н.
Среднее сжимающее напряжение в проводе обмотки НН по (7.48) и (7.49)
Средние растягивающие напряжения в обмотке ВН
т.е. 8,43·100/25=33,7 % допустимого значения 25 МПа.
Осевые силы в обмотках по (7.51)
где k=∆1k1+∆2k2=1,74·0,184=0,320;
Осевые силы действуют на обе обмотки по рис. 7.11, а. Наибольшая осевая сила возникает в середине высот обмоток. В середине высоты обмотки НН, имеющей меньший радиальный размер, сжимающие напряжение
где a' – суммарный радиальный размер алюминиевых лент обмотки НН,
Температура обмоток через tk=5c после возникновения короткого замыкания по (7.54)
