5.6.1.4 Захист повітряного басейну від забруднення

Головними джерелами забруднення атмосферного повітря є теплові електростанції, промислові підприємства й автотранспорт. При спалюванні на електростанціях різних видів палива, в атмосферу викидається велика кількість газів, що відходять, що мають у складі оксиди азоту, оксиди вуглецю, вуглеводні, тверді частки, пил, сажу, а також бензапіреп.

Таблиця 5.6 - Розрахунок шкідливих викидів в атмосферу від котельні, що працює на газоподібному паливі

Витрата палива по кварталах Дж∙ м2				D	H	∆ T	ГДК CO	ГДК NO2
1-й	2-й	3-й	4-й	м	м	град
710	7,2	0	657	0,3	10	200	5	0,085

Таблиця 5.7 - Характеристика палива

Вид палива	Витрата палива, В			Теплота згоряння, a		Теор. витрата повітря V
	л/с	м3/год.	Дж∙ м3/рік	ккал/м3	МДж/м3	м3/м3
Природний газ	92,593	333,33	1376	8710	36,4078	11,3

Таблиця 5.8 - Значення деяких коефіцієнтів

α	q4	KCO	KNO2	β
1,2	0,5	0,25	0,075	0

Розрахунок викиду окису вуглецю

де, В - витрата палива, г/с, г/рік;

Q - теплота згоряння палива, МДж/м³;

К_СО - кількість оксиду вуглецю, що утвориться на одиницю тепла, кг/ГДж;

q₄ - втрати тепла, внаслідок неповноти згоряння палива.

Розрахунок викиду діоксиду азоту

,

де K_NO2 - кількість оксидів азоту, що утворяться на одиницю тепла, кг/ГДж;

β - коефіцієнт, що враховує зниження викиду оксидів азоту в результаті застосування технічних засобів.

Кількість газів, що відходять

де В - витрата горючого газу, м³/ч;

V - питома витрата повітря, м³/м³;

α - коефіцієнт надлишку повітря.

Концентрація шкідливих речовин у газах, що відходять

де М_i - викид шкідливої речовини, г/с;

L - кількість газів, що відходять, м³/с.

Таблиця 5.9

Q, м3/год	D,м	S, м2	V1, м3/с	А	Н, м	∆T, град	F	C, м2/м3	М, г/с	ГДК мг/м3	код	назва
4521,6	0,3	0,071	1,256	200	10	200	1	667,99	0,839	5	0301	СО
4521,6	0,3	0,071	1,256	200	10	200	1	201,489	0,253	0,085	0309	NO2

А - коефіцієнт, що залежить від температурної стратифікації атмосфери;

М - маса шкідливої речовини, що викидає в атмосферу, г/с;

F - безрозмірний коефіцієнт, що враховує швидкість осідання шкідливих речовин в атмосфері; (F = 1)

Н - висота джерела викиду;

∆Т - різниця температур між температурою газової суміші на зрізі труби й зовнішньою температурою повітря, град;

V₁ - обсяг газової суміші, що викидає в атмосферу;

η - безрозмірний коефіцієнт, що враховує вплив рельєфу

місцевості η = 1.

Екологічна оцінка джерела викиду шкідливих речовин в атмосферу

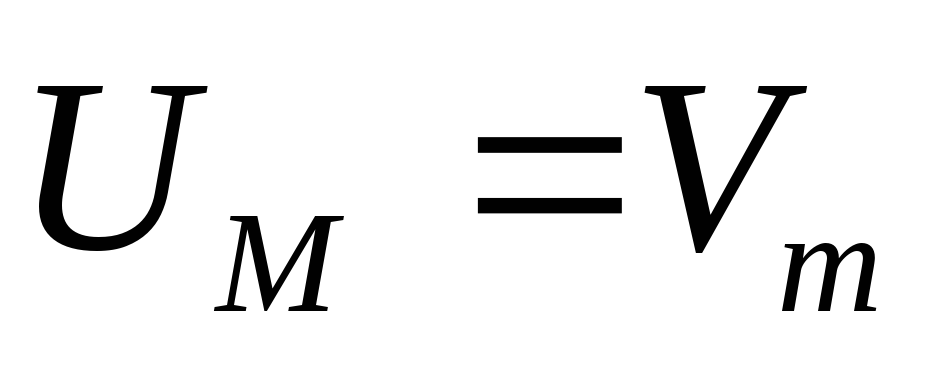

Для визначення концентрації шкідливих речовин, що виділяються, необхідні значення коефіцієнтів m і n, які визначаються залежно від параметрів .

де W₀ – середня швидкість виходу газоподібної суміші з устя джерела викиду, м/с,

Версія 1.

При < 100

При 0,5≤ V_M <2

При 0,5< V_M ≤2

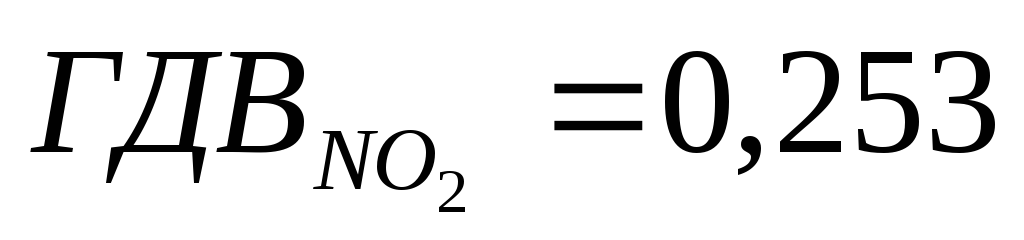

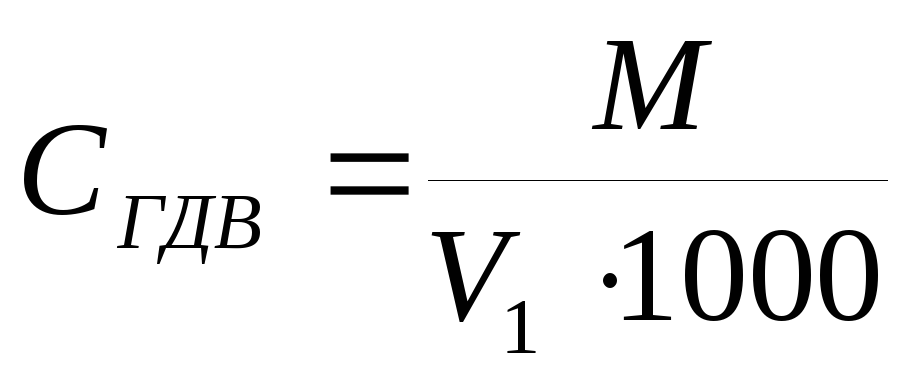

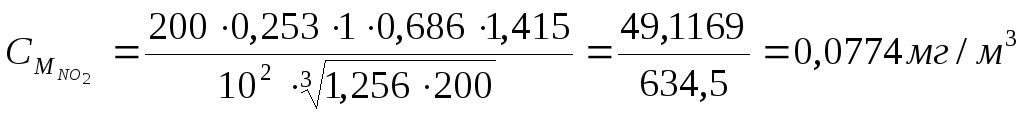

Визначивши значення С_М і порівнявши із С_ГДК шкідливих компонентів, можна зробити наступний висновок. Так як С_М<С_ГДК (0,256<5; 0,0774<0,085), то джерело не забруднює атмосферу понад припустимих викидів. Для такого джерела не потрібно будівництва очисних споруд і його викиди можуть бути прийняті як гранично допустимі (ГДВ).

Відстань Х_М від джерела викиду, на якій досягається максимальна концентрація шкідливості, визначають:

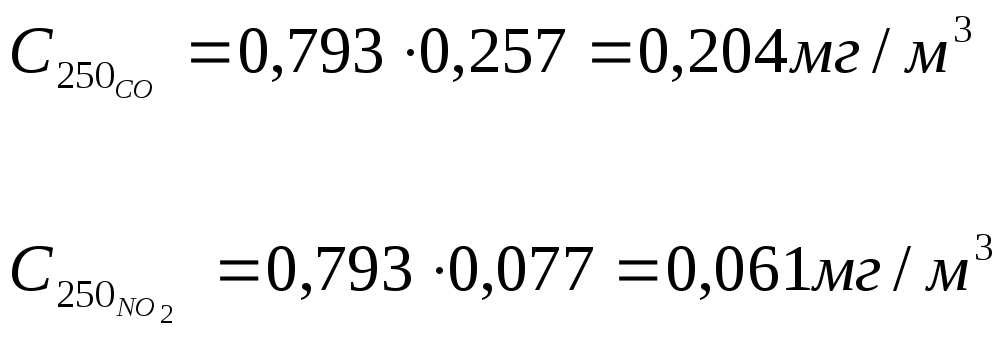

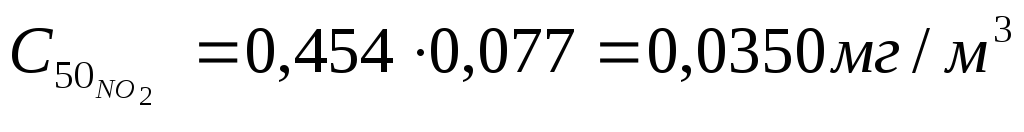

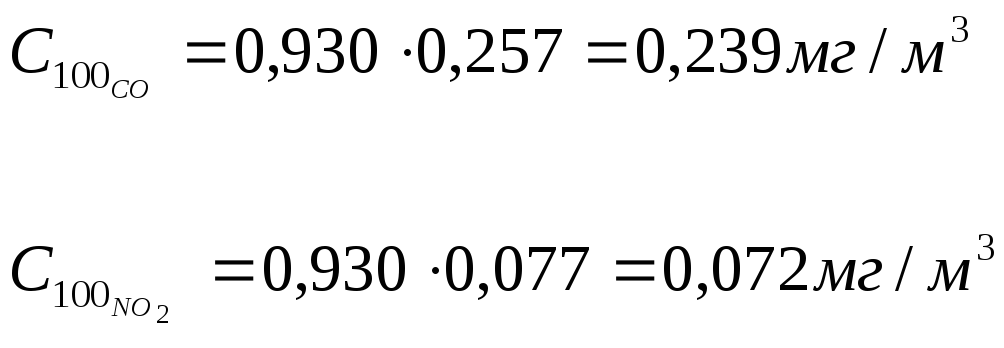

Концентрація шкідливості на будь-якій відстані від джерела:

,

де С_М - концентрація шкідливої речовини, мг/м³

S_i - безрозмірний коефіцієнт, що залежить від співвідношення:

1. Х = 50,

2. Х =100,

3. Х = 150, 1<

4. X =200, 1<

5. X = 250,

6. X = 300, 1<

7. X = 350, 1<

8. X = 400, 1<

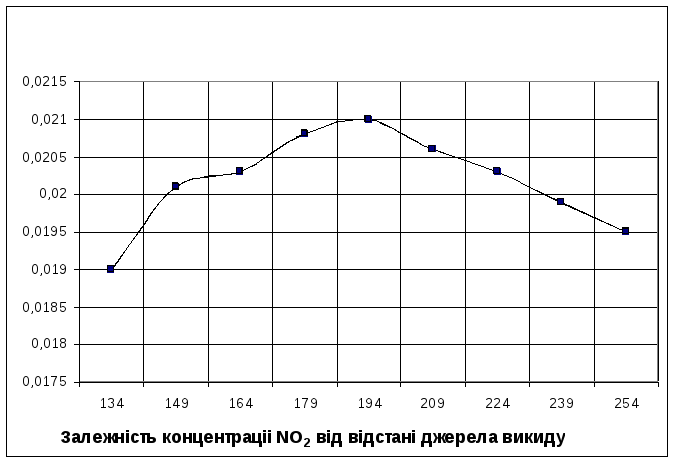

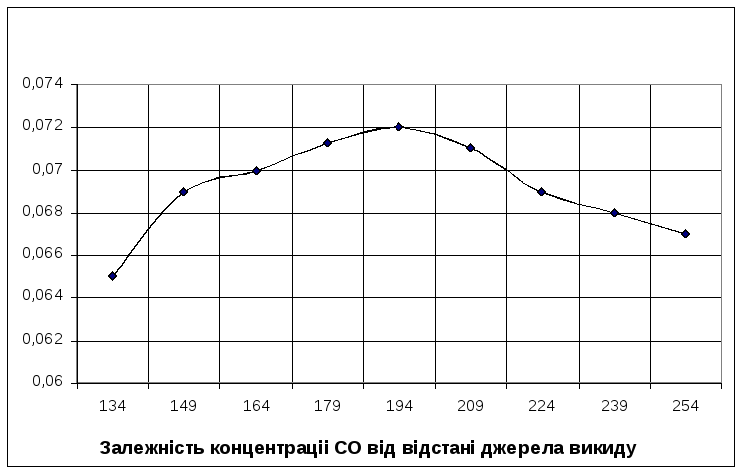

	134	149	164	179	194	209	224	239	254
CO	0,065	0,069	0,07	0,0713	0,072	0,071	0,069	0,068	0,067
NO2	0,019	0,0201	0,0203	0,0208	0,021	0,0206	0,0203	0,0199	0,0195
