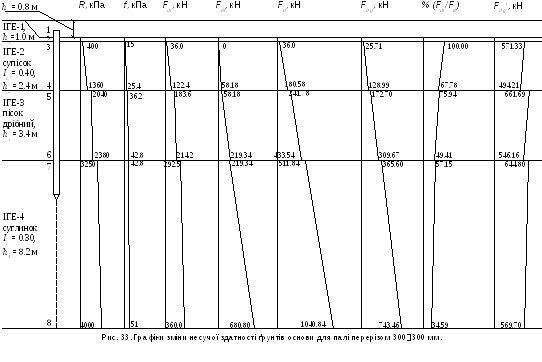

Розрахунок несучої здатності забивної палі перерізом 300х300 мм з глибиною за спрощеною схемою
| Номер розрахункової точки | Номер ІГЕ | Глибина до розрахункової точки від поверхні, м | Товщина розрахункового шару (ІГЕ), м | Розрахун-ковий опір ґрунту, кПа | Несуча здатність палі по нижньому кінцю палі, FdR, кН | Середня величина fі, КПа, у межах розрахункового шару | Несуча здатність по бічній поверхні палі, Fdf, кН | Несуча здатність палі, Fd, кН | Допустиме розрахункове навантаження на палю, Fd.g, кН | Частка несучої здатності, %, що приходиться на нижній кінець палі | Розрахункове навантаження, що приходиться на 1 м3 палі, Fd.gI, кН/м3 | ||
| під нижнім кінцем палі, R | по бічній поверхні палі, fi | у межах розрахункового шару | на повну довжину палі | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 1 | 1 | 0.8 | 0.2 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | - | - |
| 2 | 1 | 1.0 | 0 | 0 | 0 | 0 | 0 | 0 | - | - | |||
| 3 | 2 | 1.0 | 2.4 | 400 | 15 | 36.0 | 20.2 | 58.18 | 0 | 36.0 | 25.71 | 100.0 | 571.33 |
| 4 | 2 | 3.4 | 1360 | 25.4 | 122.4 | 58.18 | 180.58 | 128.99 | 67.78 | 494.21 | |||
| 5 | 3 | 3.4 | 3.4 | 2040 | 36.2 | 183.6 | 39.5 | 161.16 | 58.18 | 241.78 | 172.70 | 75.94 | 661.69 |
| 6 | 3 | 6.8 | 2380 | 42.8 | 214.2 | 219.34 | 433.54 | 309.67 | 49.41 | 546.16 | |||
| 7 | 4 | 6.8 | 8.2 | 3250 | 42.8 | 292.5 | 46.9 | 461.50 | 219.34 | 511.84 | 365.60 | 57.15 | 644.80 |
| 8 | 4 | 15.0 | 4000 | 51.0 | 360.0 | 680.84 | 1040.84 | 743.46 | 34.59 | 569.70 | |||
Примітка: точність розрахунку в стовп. 7…14 може бути прийнята 0.1.
Таблиця 46
Розрахунок несучої здатності забивної палі перерізом 350х350 мм з глибиною за спрощеною схемою
| Номер розрахункової точки | Номер ІГЕ | Глибина до розрахункової точки від поверхні, м | Товщина розрахункового шару (ІГЕ), м | Розрахун-ковий опір ґрунту, кПа | Несуча здатність палі по нижньому кінцю палі, FdR, кН | Середня величина fі, кПа, у межах розрахункового шару | Несуча здатність по бічній поверхні палі, Fdf, кН | Несуча здатність палі, Fd, кН | Допустиме розрахункове навантаження на палю, Fd.g, кН | Частка несучої здатності, %, що приходиться на нижній кінець палі | Розрахункове навантаження, що приходиться на 1 м3 палі, Fd.gI, кН/м3 | ||
| під нижнім кінцем палі, R | по бічній поверхні палі, fi | у межах розрахункового шару | на повну довжину палі | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 1 | 1 | 0.8 | 0.2 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | - | - |
| 2 | 1 | 1.0 | 0 | 0 | 0 | 0 | 0 | 0 | - | - | |||
| 3 | 2 | 1.0 | 2.4 | 400 | 15 | 49.0 | 20.2 | 67.87 | 0 | 49.0 | 35.0 | 100.0 | 571.43 |
| 4 | 2 | 3.4 | 1360 | 25.4 | 166.6 | 67.87 | 234.47 | 167.48 | 71.05 | 471.44 | |||
| 5 | 3 | 3.4 | 3.4 | 2040 | 36.2 | 249.90 | 39.5 | 188.02 | 67.87 | 317.77 | 226.98 | 78.64 | 638.93 |
| 6 | 3 | 6.8 | 2380 | 42.8 | 291.65 | 255.89 | 547.44 | 391.03 | 53.26 | 506.68 | |||
| 7 | 4 | 6.8 | 8.2 | 3250 | 42.8 | 398.13 | 46.9 | 538.41 | 255.89 | 654.02 | 467.16 | 60.87 | 605.33 |
| 8 | 4 | 15.0 | 4000 | 51.0 | 490.0 | 794.30 | 1284.3 | 917.79 | 38.15 | 516.70 | |||
Примітка: див. примітку до табл. 45.
За такою ж схемою виконується дослідження несучої здатності і для вдавлюваних, буронабивних чи буроін’єкційних паль.
