- •Лабораторные определения свойств строительных материалов и композиций для их изготовления
- •Издательство Ассоциации
- •Москва 2003
- •Предисловие
- •Глава 1. Основные свойства материалов
- •2. Определение средней плотности образцов правильной геометрической формы
- •3. Определение плотности образцов неправильной геометрической формы
- •4. Определение пористости
- •5. Определение влажности
- •6. Определение водопоглощения
- •1. Определение предела прочности на сжатие
- •2. Определение предела прочности на растяжение при изгибе
- •3. Определение ударной прочности
- •4. Определение показателя истираемости
- •Глава 2. Неорганические (минеральные) вяжущие вещества
- •Лабораторная работа №3
- •1. Определение суммарного содержания активных оксидов кальция
- •2. Определение содержания в извести непогасившихся зерен
- •3. Определение температуры и времени гашения извести Для определения температуры и времени гашения извести используют бытовой термос вместимостью 500 мл.
- •Лабораторная работа №4
- •1. Определение нормальной густоты цементного теста
- •2. Определение начала и конца схватывания цементного теста
- •3. Определение равномерности изменения объема цемента
- •4. Определение тонкости помола цемента ситовым анализом
- •5. Определение предела прочности при изгибе и сжатии
- •Контрольные вопросы
- •Глава 3. Тяжелые бетоны
- •Лабораторная работа №5 Определение свойств заполнителей для тяжелого бетона
- •1. Определение насыпной плотности песка
- •2. Определение зернового состава и модуля крупности песка
- •3. Определение насыпной плотности щебня (гравия)
- •4. Определение пустотности и пористости зерен щебня (гравия)
- •5. Определение зернового состава щебня (гравия)
- •1. Определение подвижности бетонной смеси
- •2. Определение жесткости бетонной смеси
- •Контрольные вопросы
- •1. Определение предела прочности тяжелого бетона на сжатие
- •2. Определение прочности тяжелого бетона
- •3. Определение морозостойкости бетона
- •Количество материалов и характеристики бетонной смеси в пробном замесе
- •Глава 4. Строительные растворы
- •1. Приготовление пробного замеса и определение подвижности растворной смеси
- •2. Определение прочности раствора
- •Глава 5. Кирпич и камни силикатные
- •1. Определение размеров силикатного кирпича и характеристик его внешнего вида
- •2. Определение средней плотности силикатного кирпича
- •3. Определение водопоглощения силикатного кирпича
- •4. Определение пределов прочности кирпича при сжатии и изгибе
- •8. Какие характеристики указываются в условном обозначении силикатного кирпича?
- •Глава 6. Кирпич и камни керамические
- •1. Определение размеров керамического кирпича и характеристик его внешнего вида
- •2. Определение средней плотности и водопоглощения керамического
- •3. Определение пределов прочности кирпича при сжатии и изгибе
- •Контрольные вопросы
- •Глава 7. Древесные материалы
- •Лабораторная работа №11
- •1. Определение влажности древесины
- •2. Определение плотности древесины при влажности в момент испытания
- •3. Определение содержания поздней древесины в годичном слое
- •4. Определение предела прочности при статическом изгибе
- •5. Определение предела прочности при сжатии вдоль волокон
- •Ориентировочное значение предела прочности древесины при сжатии при стандартной влажности в мПа по содержанию поздней древесины рассчитывают по формуле
- •Предел прочности древесины при сжатии при стандартной влажности в мПа можно также ориентировочно рассчитать по известному значению средней плотности по формуле
- •Глава 8. Органические вяжущие вещества
- •1. Определение глубины проникания иглы
- •2. Определение растяжимости битума
- •3. Температура размягчения битума
- •4. Сцепление битума с поверхностью минеральных материалов
- •Глава 9. Асфальтобетон
- •1. Определение зернового состава
- •2. Определение истинной плотности
- •3. Определение средней плотности
- •4. Определение пористости порошка
- •5. Определение набухания образцов из смеси минерального порошка
- •6. Определение показателя битумоемкости
- •1. Изготовление образцов и определение средней плотности уплотненного материала
- •2. Определение водонасыщения
- •3. Определение набухания
- •4.Определение предела прочности при сжатии
- •5. Определение водостойкости
- •6. Определение водостойкости при длительном водонасыщении
- •1. Определение зернового состава минеральной части
- •2. Определение количества битума и состава асфальтобетона
- •Глава 10. Теплоизоляционные материалы и изделия
- •Контрольные вопросы
- •Глава 11. Дорожно-строительные материалы
- •Контрольные вопросы
- •Библиографический список
- •Глава 1. Основные свойства материалов…….…………………..
- •170017 Г. Тверь
2. Определение плотности древесины при влажности в момент испытания
Определение плотности древесины производится на образцах в виде прямоугольной призмы сечением 20x20 мм и высотой (вдоль волокон) 30 мм.
Если годичные слои имеют ширину более 4 мм, размеры поперечного сечения должны быть увеличены так, чтобы образец включал не менее 5 слоев.
Подлежащие испытанию образцы должны иметь прямые углы и гладко выструганные поверхности. Величину поперечного сечения и высоту (а,bиh) измеряют штангенциркулем с погрешностью до 0,1 мм по осям симметрии образцов.
Объем образца вычисляют с округлением до 0,01 см3. Сразу после измерения образец взвешивают на технических весах с погрешностью до 0,01 г и вычисляют среднюю плотность(г/см3):
, (7.2)
где mW – масса образца при влажностиW, г;VW– объем образца при влажностиW, см3.
Для пересчета плотности древесины с влажностью до 30% на плотность при стандартной влажности используют формулу
, (7.3)
где – средняя плотность древесины при стандартной влажности, г/см3;k0– коэффициент объемной усушки, %;W– влажность образца, %.
Если коэффициент объемной усушки k0 не определялся, то при пересчете для древесины березы, бука и лиственницы значение его берут равным 0,6, а для прочих пород – 0,5.
Результаты опытов заносят в табл.7.2.
Таблица 7.2. Результаты определения средней плотности древесины
Марки-ровка образца |
Масса образ-ца, г |
Размеры образца, см |
Объем, см3 |
Влаж-ность W, %
|
Средняя плотность, г/см3 | |||
а |
b |
h |
при влажности W |
при стандартной влажности | ||||
|
|
|
|
|
|
|
|
|
3. Определение содержания поздней древесины в годичном слое
Сопротивление древесины сжатию в значительной степени зависит от процентного содержания в дереве поздней древесины, которое во многом определяет для данной породы плотность древесины. Для определения процентного содержания поздней древесины берут образцы размером 20x20 и длиной вдоль волокон от 10 до 20 мм или используют образцы, предназначенные для других испытаний.
Образцы помещают под микроскоп (можно использовать для испытаний лупу) и на плоскости поперечного разреза по радиальному направлению отмечают границы крайних целых годичных слоев на участке равном ~20 мм (рис.7.2). Расстояние между отметками (l) измеряют с погрешностью не более 0,5 мм. В каждом годичном слое между отметками измеряют ширину поздней древесины (δ) с погрешностью не более 0,1 мм.
Процент поздней древесины определяют по формуле
, (7.4)
где m– процент поздней древесины, %;∑δ – суммарная ширина зон поздней древесины, мм;– расстояние между отметками, мм.
4. Определение предела прочности при статическом изгибе
Для определения предела прочности при изгибе изготовляют образцы в форме прямоугольной призмы с поперечным сечением 20x20 мм и длиной вдоль волокон 300 мм. Отклонение от указанных размеров образца для поперечного сечения не должны превышать 0,5 мм, а по длине – 1 мм. Годовые слои на торцах должны быть параллельны одной паре противоположных граней.
При испытании на прочность образцы, как правило, должны иметь нормализованную влажность (равновесную влажность в среде с температурой (20±2)0С и относительной влажностью воздуха (65±2)%). Для этого перед испытанием образцы кондиционируют при температуре (20±2)0С и относительной влажности воздуха (65±2)% до приобретения древесиной нормализованной влажности. В то же время действующим стандартом допускается проводить испытания на образцах, не подвергавшихся кондиционированию и с влажностью, отличающейся от нормализованной.
При испытании образец укладывают на две неподвижные опоры с пролетом между их центрами 240 мм. Образец испытывают на изгиб таким образом, чтобы изгибающее усилие было направлено по касательной к годовым слоям (тангентальный изгиб). Нагрузка передается в одной точке (рис.7.3). Образец нагружают равномерно с такой постоянной скоростью, чтобы образец разрушился через (1,5±0,5) минуты после начала нагружения. При использовании машины с электромеханическим приводом допускается проводить испытания со скоростью нагружения (1350±150) Н/мин. Испытание продолжают до разрушения образца, т.е. до момента остановки и движения стрелки силоизмерителя в обратную сторону. Максимальную нагрузку определяют с погрешностью не более 1%. После испытания определяют влажность образцов, для чего образец длиной (25±5) мм вырезают вблизи излома.
Предел прочности при статическом изгибе вычисляют с округлением до 1 МПа (10 кгс/см2) по формуле

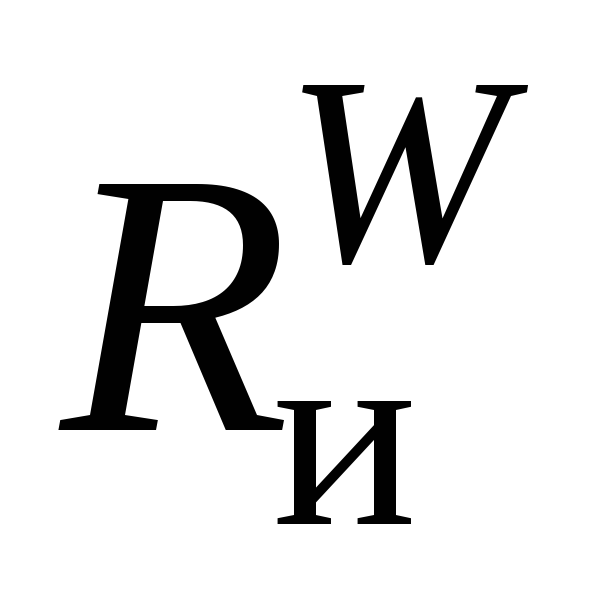

, (7.5)
где Рмакс– максимальная разрушающая нагрузка, Н (кг/с);l– расстояние между опорами, мм (см);bиh– ширина и высота образца, мм (см).
Предел прочности (в МПа) образца с нормализованной влажностью W при необходимости пересчитывают на стандартную влажность 12% по формуле
,(7.6)
где – поправочный коэффициент на влажность, равный 0,04 для всех пород;W– влажность образца в момент испытания, %.
Предел прочности (в МПа) образца с влажностью, отличающейся от нормализованной, пересчитывают на влажность 12% по формуле
, (7.7)
где – коэффициент пересчета, определяемый по таблице 7.3 при известной плотности древесины.
Таблица 7.3. Значения коэффициента пересчета в зависимости от влажности при известной плотности древесины
Влажность W, % |
Коэффициент пересчета при плотности, кг/м3 | ||||
400 |
450 |
500 |
550 |
600 | |
5 6 7 8 10 12 15 20 25 30 |
1,405 1,335 1,267 1,210 1,098 1,000 0,875 0,715 0,605 0,530 |
1,396 1,330 1,262 1,205 1,098 1,000 0,878 0,722 0,614 0,538 |
1,390 1,320 1,255 1,200 1,092 1,000 0,880 0,722 0,619 0,540 |
1,375 1,310 1,248 1,193 1,090 1,000 0,882 0,735 0,624 0,554 |
1,365 1,300 1,240 1,190 1,087 1,000 0,887 0,740 0,636 0,565 |
Если средняя плотность древесины не определялась, допускается принимать коэффициент пересчета равным средней величине для исследуемой породы согласно таблице 7.4.
Таблица 7.4. Значения коэффициента пересчета в зависимости от влажности и породы древесины
Порода |
W, % |
Порода |
W, % | ||
Сосна, бук, кедр, тополь |
5 10 12 15 20 25 30 |
1,36 1,09 1,00 0,88 0,72 0,625 0,580 |
Ель, граб, лиственница |
5 10 12 15 20 25 30 |
1,36 1,10 1,00 0,885 0,720 0,610 0,550 |
Результаты испытаний заносят в табл.7.5.
Таблица 7.5. Результаты определения предела прочности древесины при статическом изгибе
Маркировка образца |
Размеры поперечного сечения, мм |
Разруша-ющая нагрузка Рmax, Н |
Влаж-ность W, % |
Предел прочности, МПа | ||
b |
h |
|
| |||
|
|
|
|
|
|
|
