.pdfСтенд для ремонта и испытаний поглощающих аппаратов грузового подвижного состава (СПА-160)
Стенд предназначен для контроля технического состоя ния и технического диагностиро вания поглощающих аппаратов; для разборки, сборки и зарядки аппаратов, а также для проверки их функциональной работоспо собности перед постановкой на вагон.
Стенд предназначен для испытания поглощающих аппаратов типов Ш-1-ТМ, Ш-2-
В, Ш-2-Т, Ш-6-ТО-4У-120,
ПМК-110, АПЭ-95-УВЗ, АПЭ- 120-И, 73ZW, 73ZW12.
Контрольный пункт автотормозов (АКП)

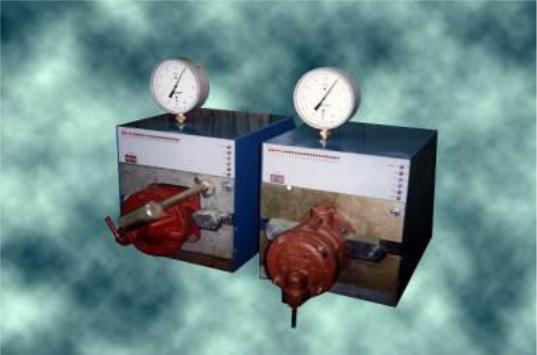

Стенд испытания воздухораспределителей типа Т1297.02.01 ПКБ ЦВ или УКВР 2 НПП "ТОРМО"
- |
УКВР-2ГЧ для контроля главной части воздухораспределителей грузовых |
|
|
вагонов типа 270-023, 466-010 - |
УКВР-2МЧ для контроля магистральной |
|
части воздухораспределителей |
грузовых вагонов типа 483-010, 484 |
Устройство УКАР (ТУ 3185-021-16632558-96) предназначено для проверки технических характеристик авторежимов типа 265А-1. Устройство используется для проведения приемо-сдаточных испытаний авторежимов при их производстве и испытаний после ремонта. Устройство предназначено для применения в автоконтрольных пунктах (АКП) вагонных депо и на заводах.

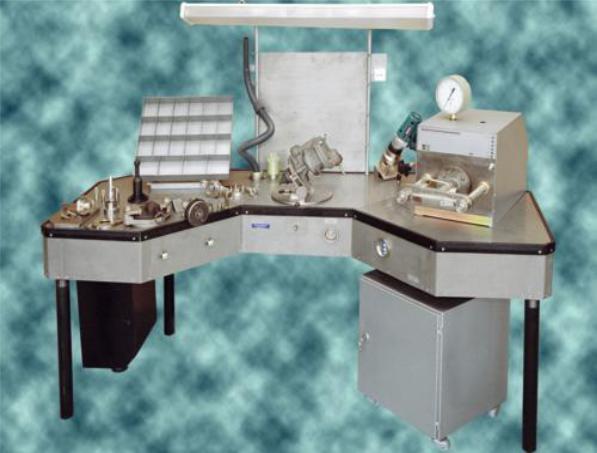

СГВР1 – стол для ремонта и проверки главных частей воздухораспределителей грузовых вагонов.
СИТЦ – стенд для ремонта и автоматических испытаний тормозного цилиндра
СИЗР – стенд для ремонта и испытаний запасных резервуаров
МИП 1100/2,5 – машина испытания пружин
Соединительные рукава должны быть испытаны:
на прочность - гидравлическим давлением 10 кгс/см2 рукава тормозной магистрали, в течение 2 минут;
на герметичность - пневматическим давлением 8,0 кгс/см2 в течение 3 минут в водяной ванне.
Диагностирование вагонов на ПТО сортировочной станции
|
|
ПФ |
|
|
|
ПТО ПП |
|
ПТО ПО |
|
|
УЧС |
|
|
|
|
|
|
|
ПЭТП |
ПК1 |
ПК2 |
|
САКМА |
ДЮК ДИСК-Э |
|
УЗОТ, |
|
||
|
ЦРА |
|
|
|
|
|
УКТП |
|
|
|
|
МПРВ |
|
|
|
|
|
|
УЧС – участковая станция ПТО ПП – пункт технического обслуживания парка прибытия; ПФ – парк формирования;
ПТО ПО – пункт технического обслуживания парка отправления; ПК1 – пост контроля 1; ПК2 – пост контроля 2; ЦРА – устройство централизованной разрядки тормозов; МПРВ – механизированный пункт ремонта вагонов;
САКМА – система автоматизированного контроля механизма автосцепки; УЗОТ – устройство зарядки и опробования тормозов; УКТП – устройство контроля тормозов поезда; ДЮК – детектор юза колес; ПЭТП – проверка эффективности тормозов поезда;
ДИСК-Э – подсистема оценки эффективности тормоза вагона.
Пост контроля 1 располагается перед участковой станцией на расстоянии от входного сигнала равного тормозному пути при служебном торможении поезда. На ПК1 контролируются неисправности вагонов, диагностические признаки которых проявляются при следовании поезда с установленной скоростью:
–перегрев буксовых подшипников;
–дефекты на поверхности катания колес;
–неравномерный прокат;
–волочащиеся детали;
–амплитуда колебаний вагона, угрожающая сходу;
–заторможенные вагоны.
Используемая аппаратура:
КТСМ-2, ДИСК-2 с базовой подсистемой «Б» контроля перегрева буксовых подшипников. Диагностический признак – перегрев корпуса буксы, измерительный преобразователь – приемник инфракрасного излучения – болометр.
