otd

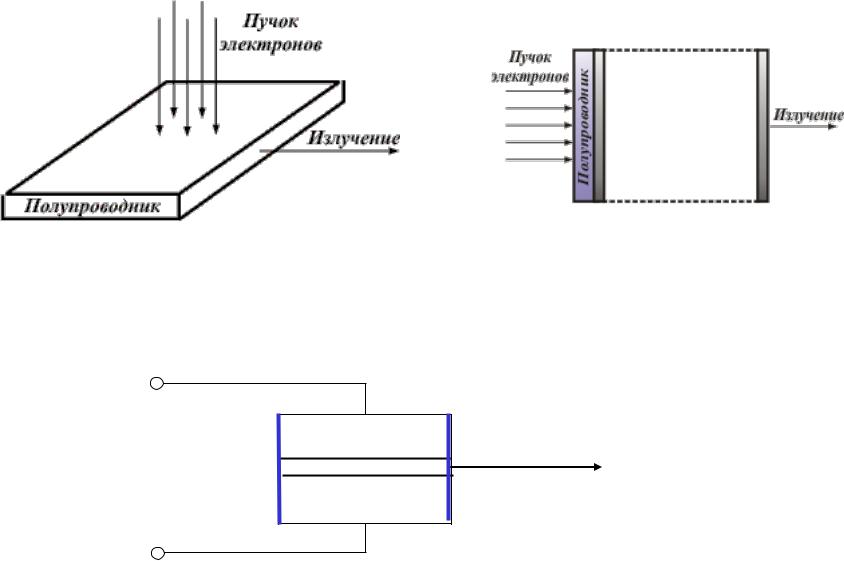

.pdfПоперечная накачка электронным пучком |
Продольная накачка электронным пучком |
_
n
излучение
p
+
Инжекционный лазер
7.12.3. Приемники излучения
Приемник излучения (ПИ) – устройство, предназначенное для преобразования оптического излучения в электрический сигнал, кроме того ПИ может выполнять функции анализа размеров изображения, определения его координат и других параметров. Фотоэффект — это испускание электронов веществом под действием электромагнитного излучения. В качестве приемников излучения используют электровакуумные и полупроводниковые приборы.
Фотоэмиссионные приемники бывают вакуумные и газонаполненные, принцип работы основан на эмиссии электронов под действием падающего
излучения. |
а) |
1 |
|
2 |
|
|
в) |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
Iф, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
4 |
мкА |
|
|
|
|
|
||||
|
|
|
|
|
|
|
Ф3=0,15 лм |
||||||
|
|
5 |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
б) |
|
|
|
|
|
|
|
20 |
|
|
|
Ф2=0,10 лм |
|
|
|
|
|
|
|
|
|
|
|
||||
|
R |
|
|
|
|
|
|
|
|
|
|||
+ |
|
|
|
|
|
|
|
|
|
Ф1=0,05 лм |
|||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
||||||
UA |
|
|
|
A |
10 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K |
|
|
|
0 |
|
50 100 150 UA,B |
|||
|
|
|
|
|
|||||||||
_ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 7.21. Устройство а), схема включения б) и характеристики в) фотоэлемента
Недостатком фотоэлемента является малый ток фотоэмиссии. Для устранения этого недостатка разработаны фотоэлектронные умножители.
Фотоэлектронный умножитель (ФЭУ) представляет собой электровакуумный прибор, в котором фототок катода усиливается посредством вторичной эмиссии с дополнительных электродов – динодов. Многоступенчатый ФЭУ позволяет регистрировать слабые сигналы светового потока Фу= 10-13 лм.
ФЭ |
Ф |
- Е |
|
К |
|||
|
|||
|
|
||
|
|
R1 |
|
|
|
Д2 |
|
Д1 |
|
R2 |
|
|
Д3 |
||
|
Д2 |
||
|
R3 |
||
Д3 |
|
Д4 |
|
|
|
||
|
Д4 |
Дn |
|
|
|
||
Дn |
|
Rn |
|
А |
Rн |
||
|
|||
|
|
||
|
|
+ Е |
|
|
|
Uвых |
Ф– поток излучения
К– катод; А – анод
ФЭ – электронно-оптическая система
Д1 – Дn – диноды
R1 – R2 – делители ЭДС
К недостаткам ФЭУ следует отнести необходимость иметь высокое стабилизированное питающее напряжение сотни вольт и большие габариты.
В настоящее время широко применяются полупроводниковые фотоэлектрические приборы: фоторезисторы (ФС); фотодиоды (ФД); фототранзисторы (ФТ); фототиристоры (ФТР).
Фоторезистор это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от интенсивности и спектрального состава воздействующего на него потока излучения.
а) |
|
|
|
|
|
Ф |
|
|
|
|
|
|
|
|
|||||||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
Iф, |
|
|
в) |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
1 |
|
|
|
n |
|
|
|
R |
мкА |
|
|
U=50В |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
800 |
|
|
|
|
U=25В |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
+ - Е + - |
400 |
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
б) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ФС |
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
0,01 |
0,02 Ф, лм |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

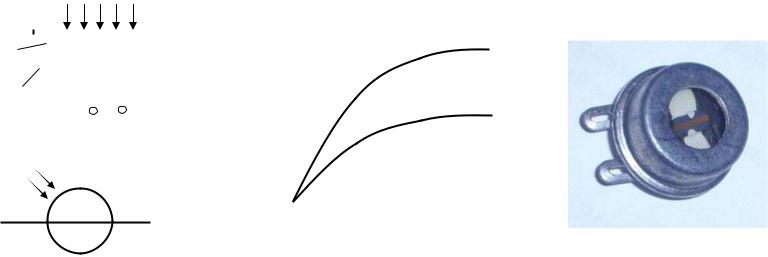

Рис. 7.23. Структура а), обозначение б) и световые характеристики в) фоторезистора
Светочувствительным элементом ФС является полупроводник 1 на основе кадмия Cd, германия Ge или кремния Si, напыленный на подложку 2.
По периметру полупроводника расположены контакты 3.
Недостатки ФС - повышенная инерционность, нелинейность характеристики и зависимость от температуры
Фотодиод – двухэлектродный полупроводниковый прибор с одним
р-n-переходом, рис. 7.24. Фотодиоды включают в обратном направлении, если нет освещения, фотодиод аналогичен обычному диоду.
а) |
Ф |
|
|
|
|
в) |
|
|
|
|
|
R |
n |
|
|
+ |
р |
Iф, |
Uобр2 Uобр1 |
|
|||
Е |
|
|
|
- |
|
|
|
б) |
|
|
Uобр1 |
|
|
|
|
|
|
ФД |
|
|
|
|
Ф |

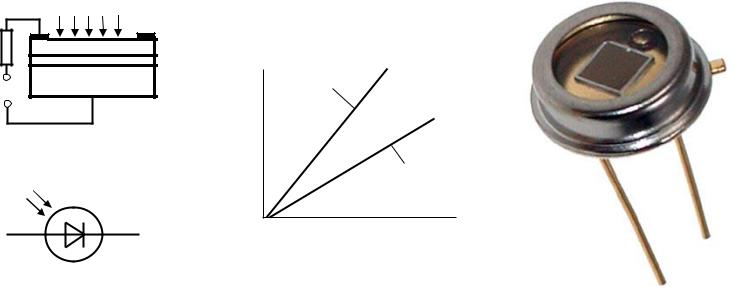

Рис. 7.24. Структура а), обозначение б) и световые характеристики в) фотодиода
При облучении прибора образуются пары носителей заряда (электронов и дырок), что ведет к увеличению обратного тока. Световая характеристика фотодиода линейна в большом диапазоне светового потока. Спектральная характеристика определяется шириной запрещенной зоны. Интегральная токовая чувствительность около 15 мА/Вт. Кроме фотодиодного режима фотодиоды можно использовать в гальваническом (вентильном) режиме: при U = 0 фотодиод преобразует световой поток в электрическую энергию, э.д.с. которой составляет около 0,6 В. Инерционность фотодиода составляет около 200 нc, следовательно, его возможно включать в схемы с высоким быстродействием.

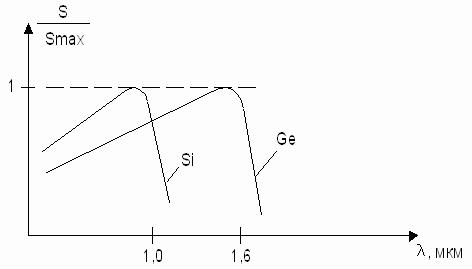

Спектральная характеристика определяется шириной запрещенной зоны. Интегральная токовая чувствительность около 15 мА/Вт.
Кроме фотодиодного режима фотодиоды можно использовать в гальваническом (вентильном) режиме: при U = 0 фотодиод преобразует световой поток в электрическую энергию, ЭДС которой составляет около 0,6 В.
Если в фотодиодах использовать обратимый электрический пробой, сопровождающийся лавинным умножением носителей заряда, как в полупроводниковых стабилитронах, то фототок, а следовательно, и чувствительность значительно возрастут на несколько порядков больше, чем у обычных фотодиодов (у германиевых – в 200 – 300 раз, у кремниевых – в 104 – 106 раз). Лавинные фотодиоды являются быстродействующими фотоэлектрическими приборами, их частотный диапазон может достигать 10 ГГц.

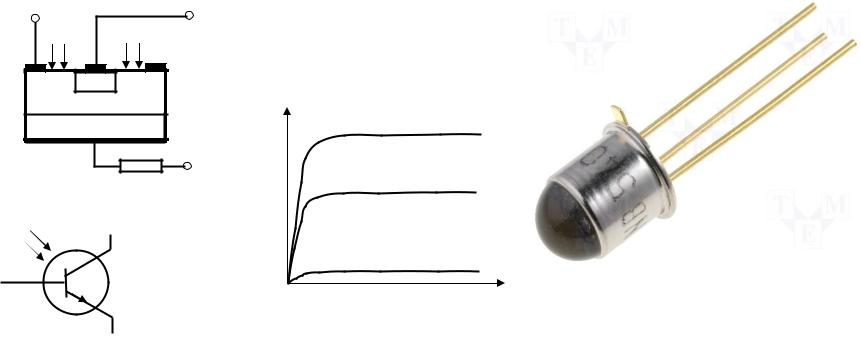

Фототранзистор – полупроводниковый прибор с двумя р-n-переходами, ток фототранзистора возрастает под воздействием подвижных носителей заряда, образующихся при освещении прибора, рис. 7.25. При освещении базы в ней происходит генерация носителей заряда, создающих фототок в коллекторном переходе. В отличие от фотодиода в фототранзисторе появляется инжекция электронов из эмиттера в базу и ток транзистора в В+1 раз больше собственного обратного тока (В – интегральный коэффициент передачи тока базы, В 1000). В результате интегральная чувствительность фототранзистора примерно в тысячу раз больше фотодиода и достигает нескольких ампер на один люмен. Диапазон частот составляет от нескольких килогерц до мегогерц.
Б |
- Екэ |
|
ФФ
а) |
|
в) |
|
|
|
|
|
n |
|
|
|
р |
IК |
|
|
|
Ф2 |
Ф1 |
|
n |
|
||
|
|
|
|
|
+ Екэ |
|
|
R |
|
Ф1 |
б) ФТ
Ф = 0
-UКЭ
Фототиристор – полупроводниковый приемник излучения с тремя и более р-n- переходами, включение которого управляется световым потоком. По сравнению с другими фотоприемниками фототиристоры имеют следующие преимущества: более высокую чувствительность по сравнению с фотодиодами и фототранзисторами; наличие управляющего электрода позволяет осуществлять наряду со световым
электрическое управление работой схемы.
Вместо управляющего электрода сигнал управления в виде потока лучистой энергии подаётся в специальное окно в корпусе прибора, что приводит к тем же явлениям, как если бы был подан электрический сигнал управления на управляющий электрод. Все остальные характеристики такого тиристора аналогичны характеристикам обычного тиристора с электрическим управлением.
Конструкция фототиристора (а ); структура фототиристора (б) и его условное графическое обозначение (в)
Вольт-амперная характеристика фототиристора
Фототиристоры используются для коммутации световым сигналом электрических
сигналов |
большой мощности. Сопротивление |
фототиристора изменяется |
от |
(в запертом состоянии) до |
в открытом состоянии. Время |
переключения тиристоров лежит в пределах |
. |
