2.3 Расчет холодопроизводительности компрессора
На основании теплопритоков для условия следования вагонов по «трудному» участку находится рабочая холодопроизводительность нетто компрессора на потери в аппаратах и удаление снеговой шубы.
Рабочая холодопроизводительность нетто компрессора определяем по формуле:
Qрнетто = Qo/T, кВт (2.9)
где Qo - суммарный теплоприток, кВт;
Т - время нахождения на участке, ч.
Одесса – Помощная:
кВт;

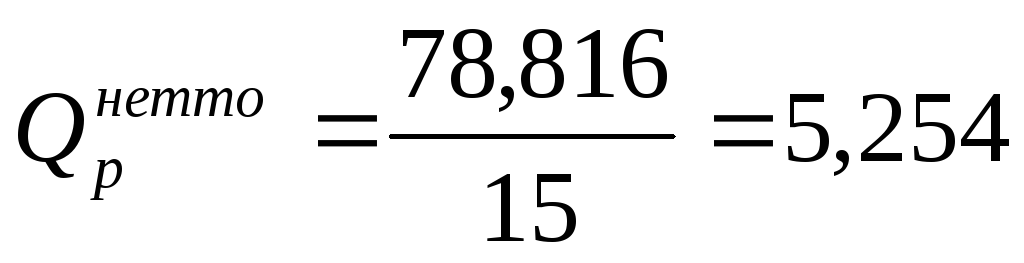

Помощная – Гребенка:
кВт;

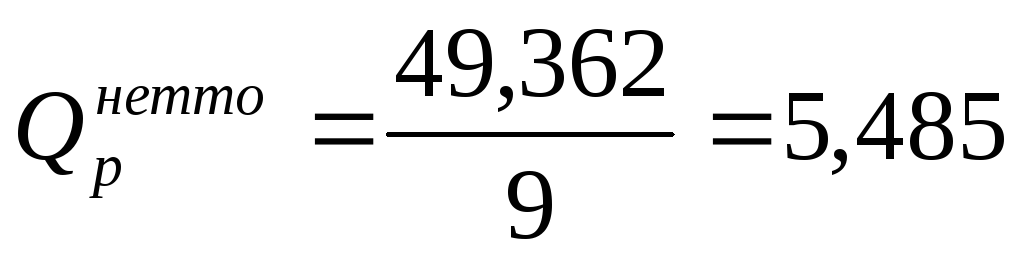

Гребенка – Бахмач-Киевский:
кВт;

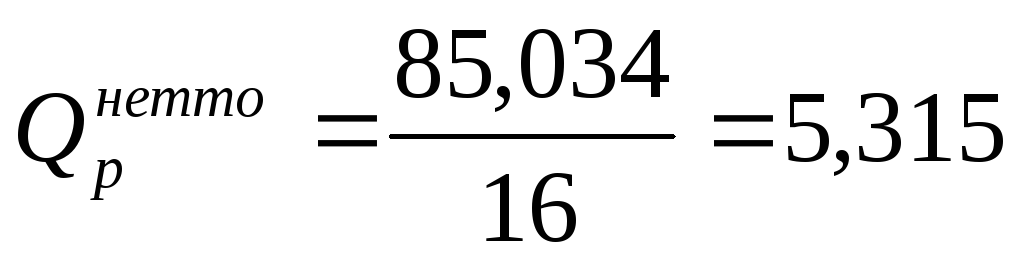

Бахмач-Киевский – Хутор-Михайловский:
кВт;
Хутор-Михайловский – Зикеево:
кВт;
Зикеево – Москва-Товарная:
кВт;
Рабочую холодопроизводительность брутто компрессора определяем по формуле:
Qрбрутто = Qрнетто*φ, кВт (2.10)
где φ - переводной коэффициент, φ=1,2
Qрбрутто = 5,485*1,2 = 6,582 кВт
Стандартную холодопроизводительность определяем по формуле:
Qст = Qрбрутто*(qv(cт)*λст)/( qv(раб)*λраб), кВт (2.11)
где qv(cт), qv(раб) - соответственно объёмная холодопроизводительность хладагента для стандартных и рабочих условий, кДж/кг;
λст, λраб - коэффициент подачи хладагента соответственно для стандартных и рабочих условий.
Значения qv и λ определяем по таблицам согласно значений температур для фреоновых компрессоров.
Для стандартных условий: tкип = -15оС, tконд = +30оС, tпереохл = +25оС.
Для рабочих условий: tкип = -14оС, tконд = +39оС, tпереохл = +31оС.
Согласно этим температурам: qv(cт) = 1339 кДж; qv(раб) = 1350,72 кДж;
λст = 0,72; λраб = 0,69.
Qст = 6,582*(1339*0,72)/(1350,72*0,69) = 6,8 кВт.
По стандартной холодопроизводительности выбираем компрессор типа ФУБС-6:
Техническая характеристика компрессора ФУБС-6:
число цилиндров – 2;
ход поршня – 50 мм;
диаметр цилиндра – 67,5 мм;
частота вращения коленчатого вала – 1440 об/мин;
холодопроизводительность при стандартном режиме – 7 кВт;
6. потребляемая мощность – 3,1 кВт;
7. объем описываемый поршнем- 30,9 м3/ч.
2.4 Расчёт конденсатора
Расчет конденсаторов сводится к их теплопередающей поверхности, по величине которой конструируют их или подбирают стандартные.
Поверхность теплопередачи определяется по формуле:
Fк = Qк/(k*Δt) = (Qрбр+Nэпотр)/(k*Δt) (2.12)
где Qк - тепловая нагрузка на конденсатор, квт;
k - коэффициент теплопередачи, 0,033 кВт/м2
Δt - средняя разность температур между хладагентом и окружающей
средой, 50С;
Nэпотр - потребляемая мощность электродвигателя.
Fк = (6,582+3,1) /(0,033*5) = 58,68 м2
2.5 Определение расхода воздуха на конденсаторе
, м3/час (2.13)
где 2 , 1 - плотность воздуха выходящего и входящего;
i1 , i2 - энтальпия выходящего и входящего воздуха.
Входящий воздух: t = 290C, = 1,146 кг/м3, i = 99,65 кДж/кг.
Выходящий воздух t = 340С, = 1,121 кг/м3, i = 129,23 кДж/кг.
м3/час.
