2.3. Преобразование проекционного (2D) чертежа в твердотельную (3D) модель
Для решения подобной задачи может быть использована утилита
2D to 3D Tool for Autodesk Inventor, разработанная Autodesk Labs. Ис-
ходный файл должен быть записан в формате *.dwg или *.dfx. Рассмотрим пример преобразования проекционного чертежа
(рис. 1.141) подготовленного в одной из двухмерных систем автоматизированного проектирования, в нашем случае Autodesk Autocad, в твердотельную модель.
Рис. 1.141. Чертеж детали
Создаем файл в Autodesk Inventor на базе шаблона «Обычный.ipt»
(рис. 1.142).
Рис. 1.142. Создание файла
173
На инструментальной панели (рис. 1.143) активируем команду «Вставить файл AutoCAD».
Рис. 1.143. Вставка файла Autocad
С помощью появившегося окна «Открытие файла» находим файл чертежа и нажимаем на кнопку открыть (рис. 1.144).
Рис. 1.144. Открытие файла
При открытии чертежа программа может сделать запрос на указание расположения файла шрифта, который использовался при подготовке чертежа. В появившемся окне нажмите на копку «Cancel»
(рис. 1.145).
174
Рис. 1.145. Выбор файла шрифта
В отобразившемся новом окне «Настройка импорта слоев и объектов» уберите флажки со всех слоев, кроме слоя с контурами чертежа (рис. 1.146). Нажмите на кнопку «Готово».
Рис. 1.146. Настройуа импорта слоев и объектов
В рабочем окне Autodesk Inventor отобразится импортированный чертеж (рис. 1.147).
175
Рис. 1.147. Отображение чертежа Autocad
Выбираем инструментальную панель «2D to 3D Tools» (рис. 1.148).
Рис. 1.148. Выбор инструментальной панели
На инструментальной панели выбираем команду «Base View»
(рис. 1.149).
Рис. 1.149. Выбор команды «Base View»
176
В результате получим следующий вид (рис. 1.150).
Рис. 1.150. Из 2D в 3D
Выбираем лицевую сторону призмы (рис. 1.151), из которой будет получена модель. Затем указываем на главный вид детали. Полученный результат представлен на рис. 1.152.
177
Рис. 1.151. Из 2D в 3D
Рис. 1.152. Из 2D в 3D
178

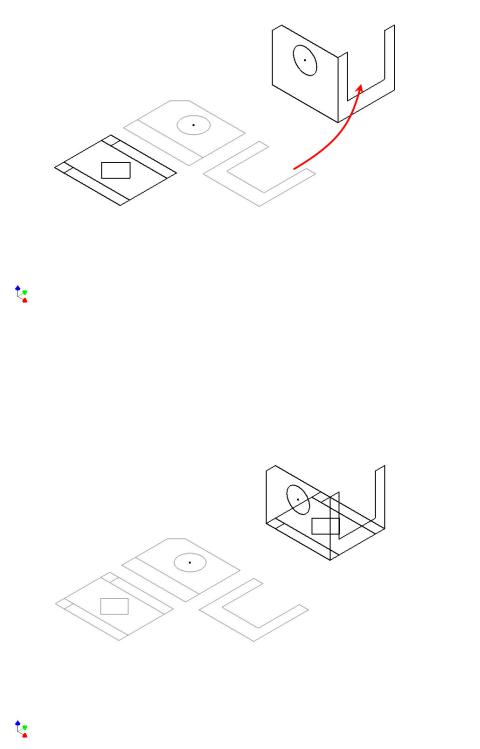

Выберем Projected View в инструменте 2D to 3D. Вернемся в чертеж и выберем боковую проекцию с помощью мыши и кликнем на OK (рис. 1.153).
Рис. 1.153. Из 2D в 3D
Повторим то же для для вида сверху. В результате получим (рис.
1.154):
Рис. 1.154. Из 2D в 3D
179

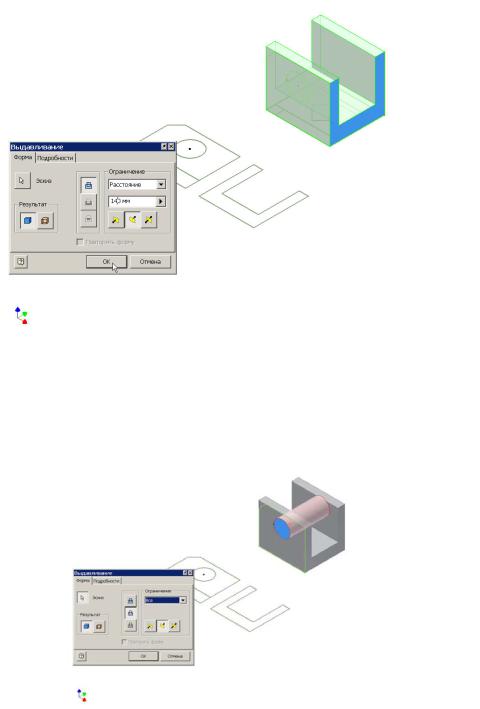

После того как сориентировали все проекции, выберем инструмент «Выдавливание» с опцией «Объединение». Теперь перейдем к боковой проекции (рис. 1.155) и вводим величину для выдавливания равную 140 мм и нажимаем клавишу OK.
Рис. 1.155. Из 2D в 3D
С помощью инструмента «Выдавливание» и включенной опцией «Вычитание» получаем вертикальное квадратное и горизонтальные цилиндрические отверстия (рис. 1.156).
Рис. 1.156. Из 2D в 3D
180
Для построения скоса выбираем в диалоговом окне инструмента «Выдавливание» опцию «Пересечение» (рис. 1.157).
Рис. 1.157. Из 2D в 3D
Конечный результат представлен на рис. 1.158.
181
