Контрольные вопросы и задания
Дайте определение электродинамическим потенциалам ЭМП.
Что дает введение электродинамических потенциалов?
Почему потенциалы называют «запаздывающими»?
Существует ли связь электродинамических потенциалов с энергией ЭМП?
С помощью какого из электродинамических потенциалов можно охарактеризовать потенциальную энергию зарядов в электростатическом поле?
Какой потенциал связан с потенциальной энергией токов в случае стационарного магнитного поля?
Каково место электродинамических потенциалов в теории ЭМП и теории антенн?
Укажите условия калибровки волновых уравнений для электродинамических потенциалов. Зачем нужны условия калибровки?
Можно ли скалярный потенциал назвать «электростатическим»?
Существуют ли магнитные токи и заряды?
Дайте определение внешней и внутренней задач электродинамики.
В чем смысл принципа двойственности?
Назовите формулировку теоремы единственности. Какие требования предъявляются к функциям, описывающим ЭМП для выполнения теоремы единственности?
Дайте формулировку принципа эквивалентности.
В чем заключается смысл теоремы взаимности?
Поясните смысл леммы Лоренца.
Тема 12. Излучение эмв
Сущность процесса излучения. Возможность излучения как следствие уравнений Максвелла. Элементарный электрический излучатель. Анализ структуры поля. Особенности ЭМП в ближней зоне. Поле излучателя в дальней зоне: ориентация векторов ЭМП, фронт ЭМВ. ДН элементарного электрического излучателя. Излучаемая мощность и сопротивление излучения.
Элементарный магнитный излучатель. Структура поля излучателя и его характеристики. Элементарная рамочная антенна как физический аналог элементарного магнитного излучателя.
Элемент Гюйгенса. Структура поля элемента Гюйгенса.
Указания к теме
Необходимо обратить внимание на то, что законы излучения ЭМП и распространения энергии в виде ЭМВ следуют из системы уравнений Максвелла, изучить ДН и основные параметры элементарных излучателей.
Следует обратить внимание на применение принципа двойственности и понятия «магнитный ток» для упрощения расчетов ЭМП некоторых излучателей. Необходимо научиться разделять пространство около излучателя на зоны, знать особенности каждой зоны, необходимо запомнить особенности поведения ЭМП излучателей в дальней зоне.
Основные сведения
Из системы уравнений Максвелла вытекает вывод о волновом характере ЭМП. Если в некоторой области пространства происходит изменение тока, это возмущение не ограничивается данной областью, а образует ЭМВ, которая отрывается от источника ЭМП и распространяется в свободном пространстве.
Явлениеизлучения ЭМВ проявляется в различных областях электротехники и радиотехники. В одних случаях излучение желательно (антенны), в других оно оказывается вредным (линия передачи информации).
ЭМП системы токов, которые изменяются во времени по гармоническому закону и заключены внутри объема V, ограниченного замкнутой поверхностью S (рис. 12.1), удобно выразить через . Начало координат располагают в областиV, которая вписывается в сферу радиуса r0max = dmax/2 (dmax – максимальный линейный размер антенны).
Проинтегрировав уравнение (11.11) для комплексных амплитуд по области V, получаем
, (12.1)
где – расстояние до точки наблюдения М(х, y, z) от произвольной точки антенны (области V) М0(х0, y0, z0); – радиус вектор точки М,– радиус вектор точки М0; – функция распределения тока в областиV; – скалярная функция Грина с аргументомR, выражающая сферическую волну, расходящуюся от точечного источника.
Из формулы (12.1) следует, что ЭМП произвольной антенны представляетсуперпозицию сферических волн (e–ikR/R), излучаемых каждым элементом антенны с функцией распределения тока .
Для удобства анализа излучающих систем пространство около антенны целесообразно разделить на такие зоны: ближнюю, промежуточную и дальнюю.
Структура ЭМП антенны в дальней зоне. Для радиосвязи обычно представляет интерес ЭМП на большом расстоянии от антенны
r0max=max() << r = () . (12.2)
С учетом (12.2) выражение (12.1) примет вид
. (12.3)
Область пространства, где ЭМП антенны описывается выражением (12.3), называется дальней зоной антенны. В данном приближении разность фаз ЭМВ, излучаемых различными точками антенны, не зависит от их расстояния до точки наблюдения. Хотя ЭМВ в дальней зоне имеет вид элементарной сферической волны, в точке наблюдения она может считаться плоской. Это значит, что в точке наблюдения М(х, y, z) в рассматриваемой области пространства ЭМП от различных излучающих элементов системы складываются уже как плоские, а не сферические ЭМВ. Величина определяетфазовый сдвиг плоской волны, приходящей в точку наблюдения от элемента антенны в точке относительно аналогичного элемента, расположенного в начале координат.
Используя приближение (12.3) и вычисляя компоненты поля по формулам (11.4) с учетом членов, пропорциональных , получим
, ,,. (12.4)
Как видно из формул (12.4), в дальней зоне поперечные по отношению к радиальному направлению компоненты напряженностей ЭМП полностью определяются соответствующими составляющими , а ЭМВ в дальней зоне в общем случае имеет эллиптическую поляризацию.
Радиальные составляющие ЭМП иубывают быстрее1/r2, и ими в приближении дальней зоны можно пренебречь. ЭМП в дальней зоне имеет чисто поперечный характер, а у вектора останется только радиальная составляющая () [1].
Примерное расстояние от антенны до области дальней зоны RДЗ оценивают, задав допустимую ошибку фазы /8 (22,5º) в (12.3), что дает
. (12.5)
Формула (12.5) для расстояния дальней зоны носит оценочный характер, но даже для этой цели она применима не всегда.
Дело в том, что при переходе от уравнения (12.1) к (12.3) упрощалось подынтегральное выражение без учета функции распределения тока. Более точные исследования [35, 36] показывают, что формулу (12.5) можно использовать лишь тогда, когда амплитуда и фаза распределения тока меняются медленно на расстояниях порядка . В противном случае расстояние дальней зоны значительно увеличивается.
Угловые распределения ЭМП в дальней зоне не зависят от расстояния. Как наиболее общую характеристику направленности излучающей системы используют величину , которая называетсянормированной диаграммой направленности (ДН) по полю для соответствующих компонент: F (, ) по углу места, F (, ) по азимуту.
; , (12.6)
где 1, 1 и 2, 2 – направления максимума излучения для F и F [1].
Характеристика представляет собойвекторную комплексную ДН антенны [1, 32, 34], ее удобнее записать в виде
, (12.7)
где –амплитудная ДН (ее квадрат – ДН антенны по мощности); – нормированная векторная функция (), характеризующая зависимость поляризации излучения от направления (поляризационная ДН); – аналогичная зависимость фазы ЭМП (фазовая ДН) [1, 32].
На расстояниях меньших RДЗ, которое определяется формулой (12.5), дальняя зона излучающей системы плавно переходит в промежуточную зону, иногда называемую областью дифракции Френеля [1, 32]. ЭМП в промежуточной и ближней зонах имеет по сравнению с дальней зоной сложный характер.
Элементарные излучатели
Электрический диполь. Вид выражений (12.1) и (12.3) указывает на то, что ЭМП антенны можно представить как сумму полей ее отдельных частей с учетом взаимодействия распределений токов на каждой из них. Эти излучатели выбирают так, чтобы их ЭМП можно было сравнительно просто рассчитать, а также реально использовать как простейшие антенны. Упрощение в расчетах достигается тем, что некоторые размеры излучателей выбираются много меньше длины волны [36].
Простейшим из таких излучателей является антенна в виде маленького отрезка (l<<), вырезанного из тонкого провода (излучатель длиной l симметрично расположен на оси z, рис. 12.2). В этом случае выражение (12.1) можно представить так:
. (12.8)
В силу сделанных ограничений функция е–ikR/R заменяется ее значением в точке (x0 = y0 = z0 = 0), и (12.8) записывается так:
. (12.9)
Представляющий поток вектора плотности тока через поперечное сечение провода внутренний интеграл для этого случая приближенно равен потоку z-й составляющей плотности тока (I(z0) – комплексная амплитуда тока через поперечное сечение):.
. (12.10)
Поскольку kl=2πl/λ<<1, изменением тока вдоль провода пренебрегаем, тогда функцию I(z0) можно заменить постоянной I. В результате
. (12.11)
В ССК выражение (12.11) запишутся в следующем виде [1]:
, ,. (12.12)
При выводе (12.11) нигде не использовано приближение дальней зоны. Поскольку размеры источника излучения много меньше длины волны, ЭМП любой сложной антенны можно представить как суперпозицию таких излучателей.
Учитывая, что I = iωq, уравнение (12.11) можно переписать так:
, (12.13)
где – электрический дипольный момент системы из положительного и отрицательного зарядов, расположенных соответственно в точках (0, 0, +l/2) и (0, 0, – l/2). По этой причине этот излучатель называется «элементарным электрическим диполем», но также встречается и название «диполь Герца» [1].
Вычислим компоненты ЭМП с помощью формул (12.12) и (11.4) [1]
, ,
, . (12.14)
Для мгновенных значений из (12.14) с учетом (6.2) и (6.5) получим:
,
,
, . (12.15)
Из (12.14) и (12.15) следует, что векторы ивзаимно перпендикулярны [1].
Найдем комплексный вектор Пойнтинга диполя Герца (4.6) [1]:
; (12.16)
. (12.17)
Величину Il называют моментом тока электрического диполя [1].
Для дальнейшего анализа целесообразно выделить ближнюю (kr << 1) и дальнюю зоны (kr >> 1) элементарного электрического диполя.
В данном случае условие дальней зоны, определяемое формулой (12.5), неверно. Это связано с «обрыванием» тока за пределами интервала (–kl/2, kl/2) [35].
Для ближней зоны уравнение (12.15) упрощается к виду
, ,
, . (12.18)
В ближней зоне выполняется условие квазистационарности (r<</2π), и поэтому волновым характером ЭМП можно пренебречь. Векторные линии представляют собой концентрические окружности с центром на осиz.
Фазовый сдвиг между исоставляет 90º, поэтому среднее за период значениеравно нулю. Из формул (12.16)–(12.17) для ближней зоны получаем
, . (12.19)
Таким образом, в ближней зоне электрического диполя нет переноса энергии ЭМП, а преобладает колебательное (реактивное) поле.
Для дальней зоны из выражений (12.15) получаем
, ,
,
. (12.20)
, . (12.21)
В дальней зоне Er можно пренебречь относительно поперечных компонент E и H . Компоненты E и H в дальней зоне синфазны, их соотношение равно , у вектора Пойнтинга преобладает радиальная составляющая.
Силовые линиилежат вмеридиональной плоскости (проходит через ось z), а силовые линии – вазимутальной (экваториальной) (x0y или = 90º).
Нормированные ДН по полю (12.22) и ДН по мощности (12.23) симметричны относительно оси z, поэтому не зависят от φ (рис. 12.3):
, (12.22)
. (12.23)
Таким образом, излучение вдоль оси диполя Герца (ось z) отсутствует, ДН диполя представляет собой тор: проекцией ДН на азимутальную плоскость (плоскость ) будетокружность, а на меридиональную (плоскость ) – «восьмерка», показанная на рис. 12.3 [1, 32].
Фазовая ДН не зависит от угловых координат, поверхность постоянной фазы представляет собой сферу с центром в начале координат. В этом случае говорят, что антенна имеет фазовый центр.
Поляризационная ДН определяется вектором , и соответственно ЭМП излучения имеетлинейную поляризацию.
Для определения средней мощности излучения электрического диполя необходимо проинтегрировать по поверхности сферы, расположенной в дальней зоне. В случае вакуума получаем
. (12.24)
По аналогии с законом Джоуля – Ленца в формуле (12.24) выделяют величину R , которую называют сопротивлением излучения
(для вакуума при l<< ) . (12.25)
С увеличением l/ увеличивается эффективность излучения электрического диполя, но с увеличением l/ диполь перестанет быть элементарным (получается электрический вибратор [32], для анализа которого необходимо разбить вибратор на элементарные электрические диполи. ЭМП такой антенны представляет собой суперпозицию ЭМП элементарных электрических диполей.
Магнитный диполь. Хотя ЭМП любой антенны можно представить в виде суперпозиции полей элементарных электрических диполей, целесообразно также рассмотреть излучатели магнитного типа [1, 32].
С помощью принципа двойственности (11.16) произведем замену переменных в уравнениях (12.14)–(12.25).
Величина IМ l – момент тока магнитного диполя.
Магнитный диполь имеет такую же ДН (см. рис. 12.2), как электрический диполь. Однако у магнитного диполя силовые линии лежат вазимутальной плоскости, а силовые линии – вмеридиональной плоскости.
Если момент тока электрического диполя Il равен моменту тока магнитного диполя –IМl, то магнитное поле электрического диполя равно электрическому полю магнитного диполя, а электрическое поле электрического диполя отличается от магнитного поля магнитного диполя в раз [1, 32].
По аналогии с выражением (12.24) выделяют величину GМ , которую называют проводимостью излучения
(l<<) , . (12.26)
При расположении магнитного диполя в вакууме
, . (12.27)
В реальных расчетах задача сводится к замене электрических диполей на магнитные. В других ситуациях (расчет щелевых антенн) роль магнитного тока играет удвоенное напряжение, приложенное между кромками щели.
Элементарные рамки с током.Простейшим примером магнитного излучателя является маленькая рамка с электрическим током (рис. 12.4), размеры которой много меньше длины волны. ЭМП такого излучателя не зависит от формы рамки. Магнитный момент рамки определяется формулой , гдеS – площадь рамки; направление нормали выбирается по«правилу буравчика» относительно .
Для круговой рамки (S=πa2), симметричной относительно оси z, с равномерным распределением электрического тока векторный потенциал будет иметь лишь составляющую Aφ [1, 13].
После интегрирования по контуру круговой рамки (см. рис. 12.4) с учетом принятых упрощений в дальней зоне (ka >> 1) получим [1, 32]:
, ,
, . (12.28)
Излучение вдоль оси рамки (оси z) отсутствует, так как для каждого элемента 1 рамки с током (рис. 12.4) существует элемент 2 на противоположной стороне рамки, создающий ЭМП, которое компенсирует ЭМП элемента 1 (модули ЭМП, создаваемых элементами 1 и 2, одинаковы, а фазы противоположны) [1]. При отклонении точки наблюдения от оси рамки компенсирующий эффект уменьшается, и в плоскости рамки излучение будет максимально.
Сравнивая формулы (12.28) с формулами для магнитного диполя [1], заметим, что эти формулы совпадают при
или
. (12.29)
Из формулы (12.29) следует, что рассмотренная рамка с электрическим током эквивалентна магнитному диполю, расположенному на оси z, с моментом тока , где[1, 32].
Для повышения эффективности электрической рамки как антенны ее выполняют из нескольких витков (n), в этом случае IЭР=In, а значит:
(для вакуума) . (12.30)
Формулы для составляющих ЭМП элементарной рамки с магнитным током получим из соответствующих формул для рамки с электрическим током с помощью замены переменных в (11.16), согласно принципу двойственности.
Сравнивая формулы для составляющих ЭМП рамок (12.28), (12.29) с формулами для составляющих ЭМП диполей (12.20), получаем:
или
. (12.31)
Из (12.31) следует, что рассмотренная рамка с магнитным током эквивалентна электрическому диполю, расположенному на оси z, с моментом тока , где[1, 32].
Проводимость излучения магнитной рамки
(в случае вакуума) . (12.32)
Рассмотренные элементарные излучатели используются при анализе более сложных антенн, при этом их взаимосвязь можно выразить так:
==. (12.33)
Принцип эквивалентности. Принцип Гюйгенса. При определении ЭМП излучения вместо реальных источников удобно рассматривать их эквиваленты [1, 12, 36].
Выделим в пространстве V2 область V1, ограниченную замкнутой поверхностью S1 [1], которая охватывает все источники ЭМП.
ЭМП в пространстве V2, создаваемое сторонними источниками, расположенными в области V1, можно определить как поле излучения поверхностных источников на S1 [1, 10]. Эти соотношения выражают принцип эквивалентности, что и отражено в приводимых названиях:
–плотность поверхностных электрических токов;
–плотность поверхностных магнитных токов;
–плотность поверхностных электрических зарядов;
–плотность поверхностных магнитных зарядов. (12.34)
Из принципа эквивалентности следует, что ЭМП, создаваемые в точке наблюдения за счет полей, существующих на ограничивающей поверхности S1 , можно, как и для источников ЭМП в объеме, рассматривать как результат суперпозиции полей, создаваемых элементарными площадками поверхности S1 с соответствующим распределением исходных полей.
В соответствии с этим сформулирован принцип Х. Гюйгенса – Френеля, согласно которому каждый элемент произвольной замкнутой поверхности, окружающей источники ЭМП, можно рассматривать как вторичный источник, порождающий элементарную вторичную ЭМВ, а ЭМП в точке наблюдения представляет собой суперпозицию этих элементарных вторичных волн [1, 11].
Источник Гюйгенса.В теории антенн рассматривают еще один тип элементарного источника излучения, называемый источником Гюйгенса. Такой источник представляет собой элементарную плоскую площадку (рис. 12.5) с распределением поля в виде плоской ЭМВ линейной поляризации, волновой вектор которой направлен по нормали к площадке.
В соответствии с принципом эквивалентности (12.34), ЭМП такого излучателя представляет собой суперпозицию полей двух взаимно перпендикулярных элементарных диполей (электрического и магнитного), расположенных в начале координат в плоскости площадки (x0y). Рассмотрим соответствующую элементарную площадку площадью S, расположенную в начале координат перпендикулярно оси z (рис. 12.5).
Пусть компонента Es параллельна положительному направлению оси x, а компонента Hs – положительному направлению оси y. Комплексные амплитуды данных компонент связаны через волновое сопротивление фронта волны. В соответствии с принципом эквивалентности касательные составляющие напряженностей ЭМП можно заменить поверхностными токами
; . (12.35)
Из (12.1) получаем с учетом дальней зоны и малости площадки
, . (12.36)
После перехода к ССК, получаем [1]
, , (12.37)
, . (12.38)
При условии формула (12.37) запишется в виде
,
. (12.39)
Нормированная ДН источника Гюйгенса (и соответственно системы из двух взаимно перпендикулярных электрического и магнитного диполей) представляет собой поверхность вращения кардиоиды (1+cos)/2 (рис. 12.6) вокруг оси, перпендикулярной площадке (оси z).
Вотличие от отдельно взятых электрического и магнитного диполей такой источник ЭМП имеет четко выраженнуюнаправленность: максимум в направлении движения фронта волны ( = 0) и минимум в противоположном направлении ( = ) (см. рис. 12.6 и 12.5) [1, 32].
При анализе апертурных антенн (зеркальные и т. п.) итоговое ЭМП получается как суперпозиция ЭМВ, создаваемых излучателями Гюйгенса, с заданными электрическими и магнитными полями на них.

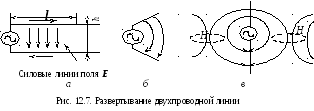

Излучающие и неизлучающие системы. Представим себе отрезок разомкнутой на одном конце двухпроводной линии длины l, подключенной на другом конце к генератору синусоидальных колебаний частоты (рис. 12.7а). Поперечные размеры линии выбраны так (), что в линии существует лишь Т-волна. Следовательно, токи в проводах линии противофазны, и в дальней зоне линияпрактически не излучает.
Распределение тока вдоль линии соответствует стоячей волне с узлом на разомкнутом конце. Его можно записать в таком виде [1, 36]
, (12.40)
где – комплексная амплитуда тока в пучности;.
По мере развертывания проводов (рис. 12.7б) будут также возбуждаться волны других типов с замкнутыми силовыми линиями, способные распространяться и в области вне проводов. В итоге получается электрический вибратор (рис. 12.7в) – эффективная излучающая система. Так наглядно можно описать превращение практически неизлучающей системы в излучающую [1].
Самое замечательное при этом заключается в том, что при выполнении условий: d << , d << l – распределение тока в проводах почти сохраняется, но с учетом симметрии расположения проводов вибратора и выражения (12.40) принимает вид
. (12.41)
Аналогичным образом можно описать превращение плоского конденсатора в вибраторную антенну (рис. 12.8).
Список рекомендуемой литературы: [1, гл. 15, 16, с. 88–90, 92–106; 2, с. 126–139; 5, с. 52–58; 6, с. 318–342; 8, с. 29–37, 62–76; 9, с. 78–133, 155–160; 10, с. 78–131, 143–159; 11, с. 106–129; 12, с. 152–155, 163–181; 13, с. 56–64, 150–174; 32, с. 13–34; 34, с. 12–21; 35, с. 6–32; 36, с. 7–30].
