Бе-103
Многоцелевой легкий гидросамолет, разработанный в соответствии с требованиями АП-23 и FAR23, предназначен для использования в различных регионах мира. Бе-103 — низкоплан с корневыми наплывами, цельноповоротным горизонтальным оперением в зоне обдува винтов. Фюзеляж — полумонокок, нижняя часть выполнена в виде лодки с двумя реданами. Шасси убираемое трехопорное с носовой стойкой.
Силовая установка — два поршневых двигателя Teledyne Continental Motors 10-360ES4 по 210 л.с., установленных на горизонталь-
ных пилонах над задней частью центроплана. Низкорасположенное крыло на взлете и посадке обладает экранным эффектом и защищает винты от забрызгивания. При глиссировании нижняя поверхность центроплана опирается на сходящие с носовой части лодки брызговые струи, формируя трехточечную схему глиссирования. Оптимизация гидродинамической схемы проводилась при участии ведущих специалистов ГосНИЦ ЦАГИ.
Комфортабельная 5-местная пассажирская кабина допускает установку второго управления на месте инструктора. Первый полет Бе-103 состоялся!9 июля 1997 г., но при подготовке к демонстрационным полетам на МАКСе-97 произошла катастрофа, летчик В.Ульянов погиб. Второй экземпляр разбился в мае 1999 г., унеся жизнь пилота В.Дубенского. Сейчас в Таганроге летают третий и четвертый экземпляры Бе-103.
194
Э К Р А Н О П Л А Н Ы
Первые экранопланы Р.Е.Алексеева
СМ-2
Летно-технические |
Первый экраноплан Р.Е.Алексеев испытал в 1957 г. Он выдвинул идею при- |
|||
менить воздушные крылья для движения судов на малых высотах на «экране». |
||||
характеристики |
||||
(СМ-1/СМ-2/СМ-3) |
СМ-1 «Самоходная модель». Построен в 1961 г. по аэродинамической схеме |
|||
|
|
|
||
Размах крыла, м |
|
10,3/11,5/8,9 |
«тандем». Реактивный двигатель без мотогондолы, но с воздухозаборником ус- |
|
|
тановлен за трехместной открытой кабиной. |
|||
Длина,м |
20,0/20,0/14,5 |
|||
Высота, м |
|
1,53/1,5/1,3 |
СМ-2. Построен в 1962 г. и предназначался для исследования влияния под- |
|
Полетный вес, кг |
|
2830/3200/3400 |
цувного стартового устройства на взлетные характеристики (для снижения |
|
Двигатель, тип |
—/РУ-19-300/— |
|||
взлетной скорости организовали поддув струями от двигателя под крыло). |
||||
количество |
|
1/2/1 |
||
тяга, кгс |
|
|
СМ-3. Построен в 1962 г. для исследования аэродинамической компоновки с |
|
Скорость |
|
|
крылом малого удлинения. Реализована схема поддува под крыло: сопла в но- |
|
крейсерская, км/ч |
|
170/160/140 |
||
|
ске крыла на его нижней поверхности создавали струйную завесу по всей пе- |
|||
максимальная, км/ч |
270/270/180 |
|||
Высота полета на экране, м |
редней кромке, сам же двигатель размепдался в фюзеляже. |
СМ-1
СМ-2
СМ-3
196
Первые экранопланы Р.Е.Алексеева
СМ-4. Построен в 1963 г., дальнейшее развитие СМ-3 с увеличенным до трех |
Летно-технические |
||
человек экипажем и двумя двигателями — маршевым и стартовым. За соплом |
|||
характеристики |
|||
первого — газовый руль для управления на малых скоростях. Регулируемая со- |
(СМ-4/СМ-5/СМ-2П7) |
||
пловая система стартового двигателя направляет газовые струи под крыло. |
Размах крыла, м |
15,7/19,4/19,5 |
|
СМ-5. Построен в 1963 г., масштабная (1:4) копия гигантского экраноплана |
|||
Длина экраноплана, м |
20,0/18,0/19,4 |
||
КМ. В 1964 г. СМ-5 потерпел катастрофу, попав в мощный встречный воздуш- |
Высота, м |
1,96/1,52/1,54 |
|
ный поток. Его резко качнуло и приподняло. Пилоты включили форсаж для |
Полетный вес, кг |
4800/7300/6300 |
|
Двигатель, тип |
|
||
набора высоты, но аппарат оторвался от экрана и потерял устойчивость, эки- |
|
||
количество |
2/2/— |
||
паж погиб. Это была первая катастрофа с экранопланом семейства «СМ». |
тяга,кгс |
—/—/2000 |
|
Скорость |
|
||
СМ-2П7. Построен в 1964 г. для изучения поддува и полета над опорной по- |
|
||
крейсерская, км/ч |
140/140/130 |
||
верхностью. По передней кромке крыла с середины размаха шел ряд малых со- |
|||
максимальная, км/ч |
230/230/270 |
||
пел. Направляющие створки отклоняли поток под крыло на режиме поддува. |
Высота полета на экране, м |
СМ-4
СМ-5
СМ-2П7
197
CM-6
Летно-техническш характеристики
Размах крыла, м |
|
14,8 |
Длина, м |
|
31,0 |
Высота, м |
|
7,9 |
Площадь крыла, м2 |
73,8 |
|
Полетныйвес, кг |
|
26500 |
Двигатель, тип |
АИ-20 + АИ-25 |
|
количество |
|
1 +2 |
тяга, кгс |
|
|
Скорость (крейс), |
км/ч |
350 |
Дальность, км |
|
700 |
Высота полета на экране, м
В 1972 г. в Сормово в Центральном конструкторском бюро по судам на подводных крыльях (ЦКБ СПК), возглавляемом Р.Е.Алексеевым, был спроектирован и построен экспериментальный экраноплан СМ-6, предназначавшийся для исследования проблем аэро- и гидродинамики и прочности, а также отработки технических решений созданного позже на его базе тяжелого десантно-тран- сиортного экраноплана «Орленок». Силовая установка — три двигателя: маршевый ТВД АИ-20, установленный на киле, и два подъемно-маршевых ТРД для облегчения взлета.
Экраноплан СМ-6, так же как и «Орленок», спроектирован по нормальной аэродинамической схеме лодочного низкоплана с Т-образным хвостовым оперением. Планер изготовлен из стали и сплава АМГ-61, антикоррозийная зашита
— спецпокрытие и электрохимический протектор. Фюзеляж балочно-стрингер- ной конструкции, днище лодки образовано системой реданов и двумя гидролыжами, к которым крепятся основная и носовая опоры шасси.
198
CM-6
Экраноплан СМ-6 на испытаниях
199
CM-8
Летно-технические |
|
Экраноплан СМ-8 был построен в 1967 г. после катастрофы с СМ-5 и являл- |
характеристики |
|
ся вторым аналогом экраноплана КМ в масштабе 1:4 с учетом всех изменений в |
|
|
его компоновке, принятых в период его проектирования и строительства. Он |
Размах крыла, м |
19,4 |
стал последним в семействе экспериментальных летательных аппаратов «СМ», |
Длина, м |
18,5 |
результаты испытаний которых позволили создать теорию и разработать ме- |
Высота, м |
1,52 |
тодику проектирования и создания новых образцов тяжелых боевых и граж- |
Полетный вес, кг |
8100 |
данскихэкранопланов. |
Двигатель, тип |
|
Его испытания шли параллельно с испытаниями самого большого в мире |
количество |
|
летательного аппарата КМ («Корабль-макет»), по аббревиатуре получившего |
тяга, кгс |
|
на Западе неофициальное название «Каспийский монстр». На СМ-8 шла отра- |
Скорость (крейс), км/ч |
220 ботка методики его испытания. |
|
Дальность, км |
120 |
Одновременно на СМ-8 и КМ летали командир летно-испытательного отря- |
Высота полета на экране, м |
|
да ЦКБ по СПК В.Ф.Логинов и ведущие летчики-испытатели Д.Т.Гарбузов, |
Мореходность, балл |
3 |
В.Т.Трошин, М.А.Семенов и В.С.Кудинов. |
200
CM-8
Экраноплан СМ-8 на испытаниях
201

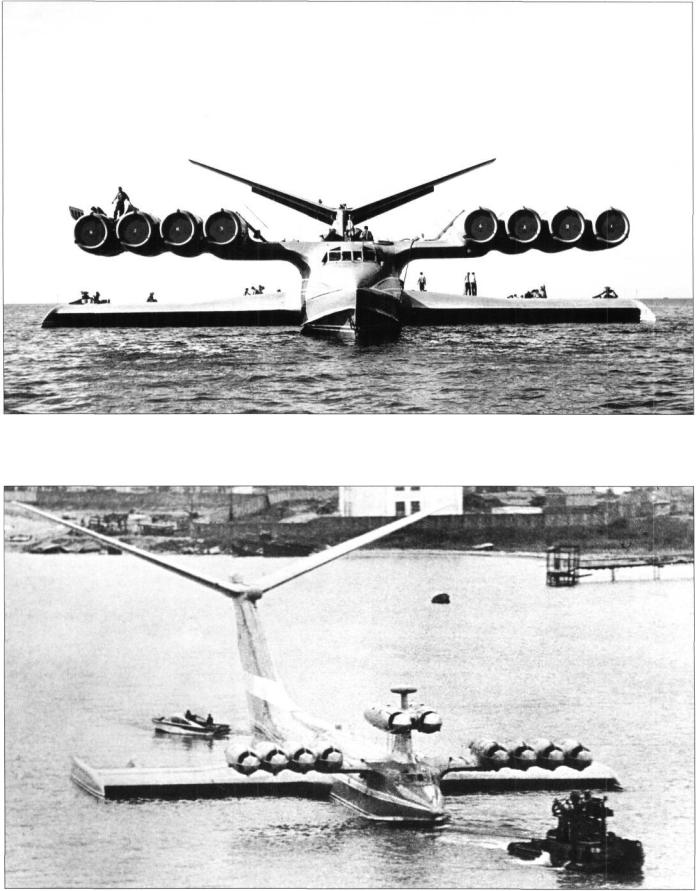

КМ («Каспийский монстр»)
Летно-технические |
|
КМ-1 заложили в 1963 г. на экспериментальном заводе «Волга» в Чкаловске |
|||
|
характеристики |
|
под Нижним Новгородом, и в марте 1966 г. спустили на воду. 18 октября то- |
||
|
|
|
|
||
Размах крыла, м |
|
37,8 |
го же года состоялся его первый 50-минутный полет на высоте около 4 м |
||
Размах оперения, м |
|
37,0 |
(В.Ф.Логинов и Р.Е.Алексеев). Дальнейшие испытания экраноплана проводили |
||
Длина, |
м |
92,4—93,33 |
на Каспии. Оптимальная высота его полета на «экране» оказалась 4—14 м. Воз- |
||
Высота,м |
|
21,8 |
|||
Площадь крыла, м2 |
|
662,5 |
можности экраноплана были феноменальными: однажды он взлетел при |
||
Полетныйвес,т |
|
540 |
|||
|
трехбалльном шторме с взлетным весом 544 т. «КМ» обладал хорошей манев- |
||||
Полезная нагрузка, т |
|
300 |
|||
Двигатель, тип |
|
БД-7 |
ренностью, устойчивостью и управляемостью, мог совершать крутые разворо- |
||
количестбо 8 в носу + 2 на хвосте |
|||||
ты с большим креном и касанием законцовки крыла о воду. КМ летал в течение |
|||||
тяга, кгс |
|
13000 |
|||
Скорость |
(крейс./макс), |
км/ч |
430/500 |
около 15 лет и в 1980 г. из-за ошибки пилота потерпел катастрофу и затонул. |
|
Дальность, км |
|
1500 |
|||
|
Испытания и войсковая эксплуатация КМ предоставили уникальные данные |
||||
Высота полета на экране, м |
4—14 |
||||
Мореходность, балл |
|
3 |
для последующего проектирования боевых экранопланов-ракетоносцев. |
