Лекция 11

Основы электробезопасности

Лектор – профессор кафедры ОТ и Э Шаршунов Вячеслав Алексеевич

План лекции

1. Электробезопасность – основа безопасной эксплуатации оборудования на

предприятиях.

2. Категорийность электроприемников и классификация помещений по электробезопасности.

3. Классификация электроустановок по ОТ.

4. Оценка степени защиты персонала.

5. Обязанности ответственного за электрохозяйство предприятия (организации).

6. Основные причины поражения работника электротоком.

7. Виды воздействия электрического тока на человека.

8. Классификация и выбор способов и средств защиты от поражения электрическим током.

9. Заземление и зануление электроустановок.

10. Классификация и устройство средств защитного отключения

11. Выравнивание потенциала и электрическое разделение сети.

12. Изоляция токоведущих частей электроустановок от контакта с человеком.

13. Подготовка и допуск персонала к эксплуатации электрооборудования.

14. Оказание помощи пострадавшему от электротока.

Электробезопасность – основа безопасной эксплуатации оборудования на предприятиях

Электрическая энергия используется для обеспечения работоспособности всех видов приме- няемых технических средств (электроустановок) на предприятиях и в быту. Обеспечение элек- тробезопасности работающих и человека является важнейшей задачей охраны труда.

Правила устройства электроустановок (ПУЭ) утверждены Постановлением Совмина РБ «Об утверждении Правил электроснабжения» от 17.10.2011 г. № 1394 с изм. и доп.

ПУЭ разработаны с учетом обязательности проведения в условиях эксплуатации планово- предупредительных и профилактических испытаний, ремонтов электроустановок и их электр- ооборудования, а также систематического обучения и проверки обслуживающего персонала в объеме требований действующих правил технической эксплуатации и правил техники безопасности.

Порядок приемки и допуска в эксплуатацию электроустановок приведен в ТКП 427-2022 (33240) «Электроустановки. Правила по обеспечению безопасности при эксплуатации», введенный в действие с 1 июля 2022 г. вместо ранее действующего ТКП 427-2012 (02230).

Перед приемно-сдаточными и пусконаладочными испытаниями согласно ТКП 339-2011 «Электроустановки на напряжение до 750 кВ. Линии электропередачи воздушные и аккумуля- торные, устройства распределительные и трансформаторные подстанции, установки электро- силовые и аккумуляторые, электроустановки жилых и общественных зданий. Правила устрой- ства и защитные меры электробезопасности. Учет электроэнергии. Нормы приемно-сдаточных испытаний», утвер. Постановлением Минэнергетики РБ от 23 августа 2011 г. № 44 (в ред. от 23.12.2013 г. № 50) .

Подключение электроустановок потребителя в электрическую сеть осуществляется по наряду энергоснабжающей организации после заключения договора электроснабжения в порядке, установленном «Правилами электроснабжения», утвержденными постановлением Совмина РБ от 17 октября 2011 г. № 1394 (в ред. от 25 мая 2018 г. № 396) и только при наличии акта осмотра электроустановок представителем органа госэнергонадзора с положительным заключением о возможности ввода электроустановок в эксплуатацию.

Электроустановками (электроприемниками) называется совокупность машин, аппаратов, линий и вспомогательного оборудования, предназначенных для производства, преобразо- вания, трансформации, передачи, распределения электрической энергии и преобразования ее в другой вид энергии. По условиям электробезопасности ПУЭ выделяют электроустановки до 1 кВ и электроустановки выше 1 кВ.

Организационные мероприятия по обеспечению

безопасности работ в электроустановках

Согласно пункту 5.1.1 технического кодекса установившейся практики «Правила техники безопасности при эксплуатации электроустановок» (ТКП 427-2012 (02230), утвержденного и введенного в действие постановлением Минэнергетики РБ от 28 ноября 2012 г. № 228, организационными мероприятиями, обеспечивающими безопасность проведения работ в электроустановках, являются следующие требования:

- назначение лиц, ответственных за безопасное проведение работ;

- оформление работ нарядом, распоряжением или перечнем работ выполняемых в порядке текущей эксплуатации;

- выдача разрешения на подготовку рабочего места и выдача разрешения на допуск к работе;

- допуск к работе;

- надзор во время работы:

- оформление перевода на другое рабочее место;

- оформление перерыва в работе;

- указание срока окончания работ.

Кроме того, к работе в электроустановках должны допускаться лица, прошедшие инструктаж и обучение безопасным методам груда, про- верку знаний правил безопасности и инструкций в соответствии с занимаемой должностью применительно к выполняемой работе с присвоением соответствующей квалификационной группы по элект- робезопасности и не имеющие медицинских противопоказаний.

электроустановок.

Требования настоящего ТКП применяют также при организации и выполне-нии в действующих электроустановках строительных, монтажных, наладоч-ных, ремонтных работ, испытаний, измерений и диагностики.

ТКП 427-2022 г. имеет раздел 10 «Выполнение работ в электроустановках под напряжением», которого ранее не было в ТКП 427-2012

. - Работы в электроустановках под напряжением должны выполняться по отдельным технологическим картам на каждый вид работ с использованием необходимых электрозащитных средств, рассчитанных на класс напряжения электроустановки.

- Работники должны иметь стаж практической работы в электроустановках не менее 1 года, пройдя дополнительную теоретическую и практическую подготовку, быть допущены к саомстоятельной работе и иметь группу по электробезопасности не менее 111.

- Установлен предельный срок действия наряда-допуска на работы под напряжением – 1 день.

- Рабочее место должно быть изолировано по двум направлениям:

а) все токоведущие части электроустановок, находящихся под напряжением, к которым возможно приближение работающего и неизолированного инструмента, а также проводящие части электроустановок, создающие возможность замыкания на землю или межфазового замыкания;

б) все соседние части электроустановки, которые находятся или могут находиться под напряжением и на которых непосредственно работа не проводится, но к которым возможно приближение на расстояние менее допустимого при выполнении работы.

- Части электроустановки с разными потенциалами должны изолироваться отдельно.

- Установлены ограничения на выполнение работ под напряжением при неблагоприятных погодных условиях:

- тумане, дожде, снегопаде, сильном ветре (более 9,5 м/с);

- при обледенении конструкций ВЛ;

- при приближение грозы;

- в темное время суток и в условиях недостаточной видимости.

Категорийность электроприемников и обеспечение

надежности электроснабжения предприятий (организаций)

Согласно пункту 1.2.17 «Правила устройства электроустановок» (ПУЭ) электроприемники разделяются на три категории:

- электроприемники I категории - электроприемники, перерыв электроснабжения которых может повлечь за собой: опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства;

- из состава электроприемников I-й категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов, пожаров и повреждения дорогостоя- щего основного оборудования;

- электроприемники II категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей;

- электроприемники III категории - все остальные электроприемники, не подходящие под определение I и II категорий.

Электроприемники I-й категории должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения может быть допущен лишь на время автоматического восстановления питания.

Для энергоснабжения особой группы электроприемников I-й категории должно предусмат- риваться дополнительное питание от третьего независимого взаимно резервирующего источника питания, в т.ч. от местных электростанций, специальных агрегатов бесперебойного питания, аккумуляторных батарей и др.

Электроприемники II-й категории рекомендуется обеспечивать электроэнергией от двух независимых взаимно резервирующих источников питания.

Для электроприемников II-й категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

Для электроприемников III-й категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 сутки.

Классификация помещений по опасности поражения людей электрическим током

По степени опасности поражения людей все помещения подразделяются на четыре класса:

- 1-й - помещения без повышенной опасности, которые характеризуются отсутствием условий, создающих повышенную или особую опасность;

- 2-й - помещения с повышенной опасностью. которые характеризуются наличием одного из следующих условий:

- токопроводящих полов (металлические, земляные, железобетонные, кирпичные и др.);

- высокой температуры (выше 35 °С);

- возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной сторо-ны, и к металлическим корпусам электрооборудования - с другой;

3-й — особо опасные помещения, которые характеризуются наличием одного из нижеперечис- ленных условий, создающих особую опасность:

- одновременно двух или более условий повышенной опасности;

4-й - территории размещения наружных электроустановок, которые по степени опасности пора- жения людей электрическим током приравниваются к особо опасным помещениям. В химичес- кой промышленности многие производственные помещения являются особо опасными.

В зависимости от климатической среды помещения подразделяются на группы:

- на сухие {нормальные) с влажностью до 60%;

- влажные (60-75%);

- сырые (более 75%);

- особо сырые (с влажностью, близкой к 100%);

- жаркие (при постоянной температуре выше 35 °С);

- пыльные;

- помещения с химически активной или органической средой.

Классификация электроустановок по ОТ

Эксплуатация электроустановок должна осуществляться в соответствии с действующим ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей (ПТЭЭ)» с изменением № 1 от 11 марта 2014 г., введенные в действия с 01.06.2014 г., а также с «Правилами по охране труда при эксплуатации электроустановок (ПОТЭУ)», введенные в действие с 04.08.2014 г.

Конструкции электрооборудования по способу защиты человека от поражения током подразделяются на пять классов защиты:

- Класс 0 - электрооборудование, которое имеет рабочую изоляцию, но не имеет элементов для заземления, если это оборудование не отнесено к классам II и III;

- Класс 01 - электрооборудование, имеющее рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения этого оборудования к источнику питания;

- Класс I - электрооборудование, которое в отличие от электрооборудования класса 01 в прово- де для присоединения к источнику питания имеет заземляющую жилу и вилку с заземляющим контактом;

- Класс II - электротехническое оборудование, имеющее двойную или усиленную изоляцию, но не имеющее элементов для заземления;

- Класс III - электрооборудование, которое не имеет ни внешних, ни внутренних электрических цепей напряжением выше 42 В.

Технические способы и средства защиты эксплуатации электрооборудования, устанавливае- мые по ГОСТ 12.1.019, должны выбираться с учетом следующих основных факторов:

- номинального напряжения;

- рода и частоты тока;

- способа электроснабжения (стационарная сеть, автономный источник питания);

- режима нейтрали источника питания;

- вида исполнения (стационарные, передвижные, переносные);

- условий внешней среды (особо опасные помещения, помещения повышенной опасности, помещения без повышенной опасности, на открытом воздухе);

- возможности снятия напряжения с токоведущих частей, на которых или вблизи которых должна производиться работа;

- характера возможного прикосновения человека к элементам цепи тока (однофазное, двухфаз- ное прикосновения, прикосновение к металлическим нетоковедущим частям, оказавшимся под напряжением);

- видов работ.

ТКП 290-2010 (02230) "Правила применения и испытания средств защиты,

используемых в электроустановках"

Настоящий ТКП устанавливает правила применения и испытания средств защиты, используемых в электроустановках, классификацию, перечень средств защиты, технические требования к ним, объем, методики и нормы испытаний, порядок пользования, содержания их, а также нормы комплек-тования средствами защиты.

Оценка степени защиты персонала

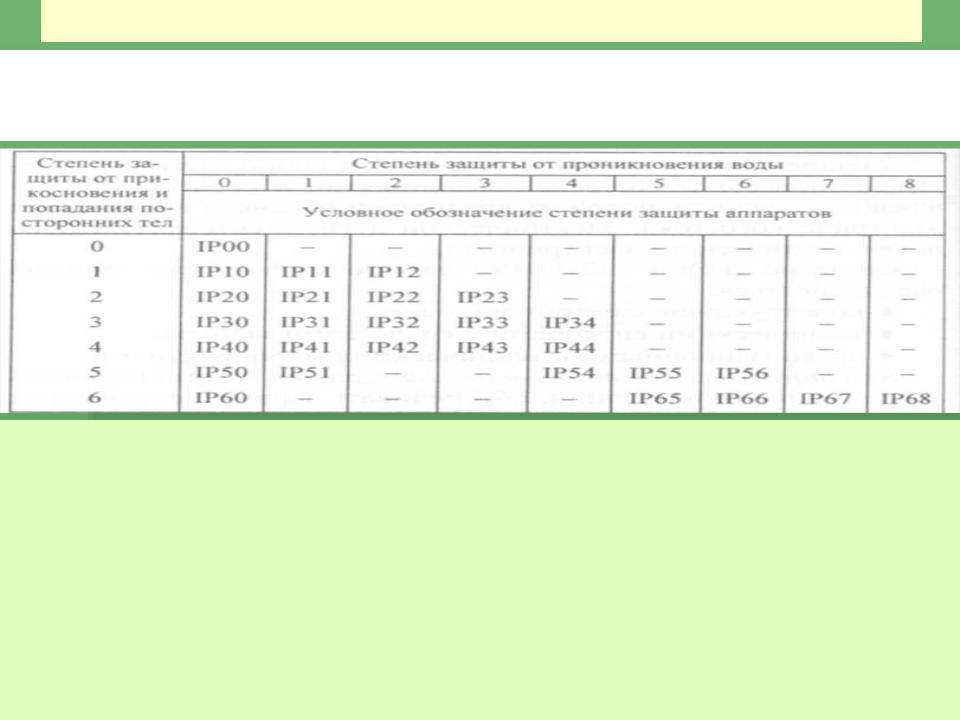

Установлены характеристики степеней защиты персонала от соприкосновения с токо- ведущими или движущимися частями, находящимися внутри оболочки, а также степеней защиты встроенного в оболочку оборудования от попадания твердых посторонних тел и обозначения этих характеристик.

Примечание к табл. Условное обозначение степени защиты содержит следующие данные: IP – первые буквы английских слов International Protection, обозначающих защиту по международным нормам;

–первая цифра указывает степень защиты от соприкосновения и попадания посторонних тел;

–вторая цифра указывает степень защиты от проникновения воды.

Примеры маркировки отдельных видов электроустановок по степеням защиты:

–открытое – IР00;

–защищенное – со всеми степенями защиты, кроме IР00;

–водозащищенное– IР55, IР65, IР56, IР66;

–брызгозащищенное– IР34, IР44, IР54;

–каплезащищенное –IР01, IР11, IР21, IР31, IР41, IР51, IР12, IР22, IР32, IР42, IР13, IР23, IРЗЗ, IР43;

–пылезащищенное – IP50, IР51, IР54, IР55, IР65, IР66, IР67, IР68;

–герметичное –IР60, IР65, IР66, IР67, IР68.
