Принципы защиты человека от электротока
Особенности защиты персонала с системах коммуникации

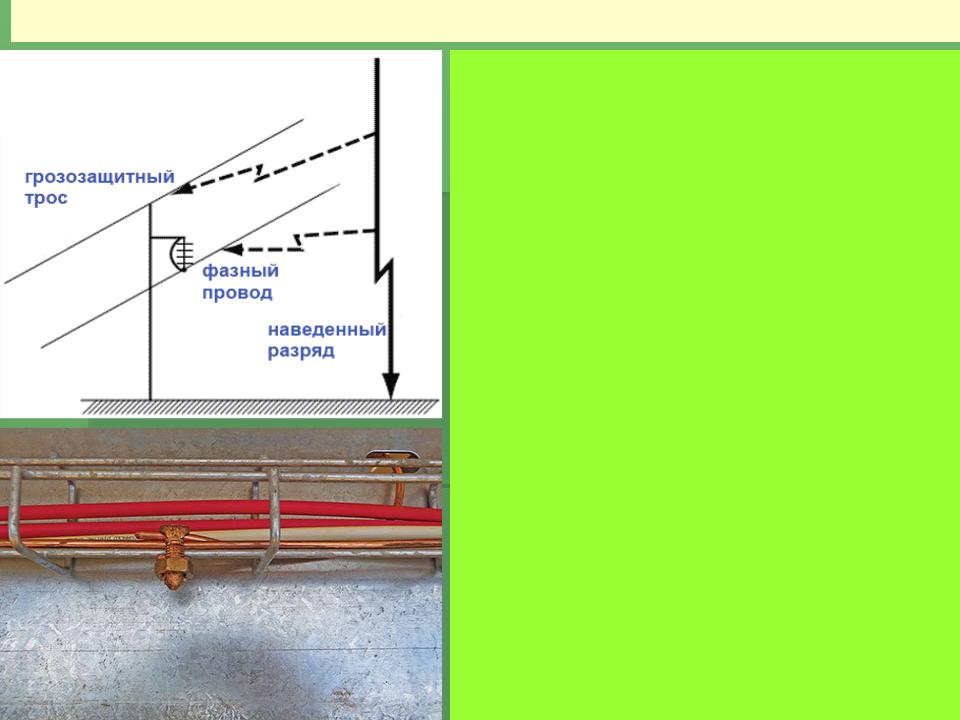

Прямой и наведенный разряды молнии

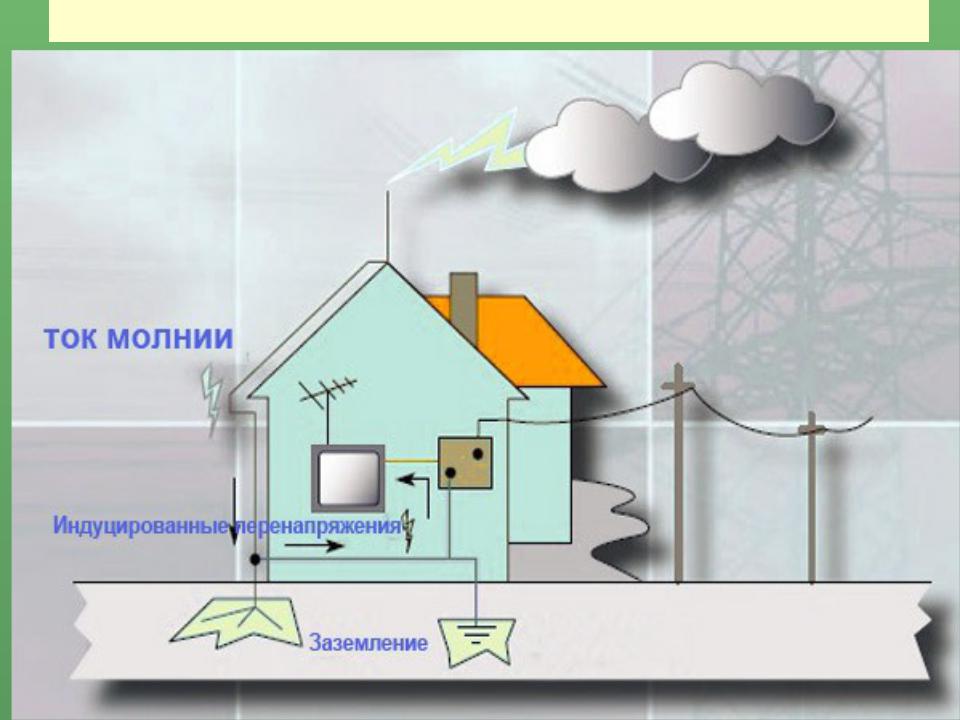

Защита от напряжений, наведенных на объект разрядом молнии. Этот фактор играет особенную роль в воздушных линиях распределения электро- энергии, и используемых в них коммуникационных схем, т.к. может возникнуть необходимость молниеотводов, размещенных в стратегических местах предприятия для защиты персонала
Особенности заземления для схем коммуникации и электрической части управления производст- венными процессами. С увеличением использова- ния приборов промышленного контроля, компью- теров и оборудования связи, должна учитываться доступность соединений заземления с низким сопротивлением во многих местах предприятия, как в офисных, так и в производственных помеще- ниях. Отсюда требование обеспечение правильно- го заземления металлических кожухов и несущих конструкций, входящих в состав электрической системы, в контакт с которыми может вступить персонал. В системы заземления также должны включаться и портативные устройства с низким сопротивлением, работающие не электротоке с небольшой силой. Небольшой электрический ток - не более 0.1 А, воздействующий на организм чело- века в течение секунды - может быть смертельным.
Даже меньший ток вполне может вызвать непроиз- вольное сокращение мышц. Такие небольшие токи могут появиться в теле оператора при напряжении,
не превышающем 100 В, если его кожа влажная.
Основы выбора средств защиты для
электробезопасности работающих
Выбор способа или средства защиты (или их сочетаний) в конкрет- ной электроустановке и эффективность его применения в соответ- ствующей производственной линии предприятия (организации) зависят от целого ряда факторов:
- номинального напряжения;
- рода, формы и частоты тока электроустановки;
- способа электроснабжения (от стационарной сети, от автономного источника питания электроэнергией);
- режима нейтрали источника трехфазного тока (средней точки источника постоянного тока) — изолированная нейтраль, заземленная нейтраль;
- вида исполнения (стационарные, передвижные, переносные);
- условий внешней среды;
- схемы возможного включения человека в цепь протекания тока (прямое однофазное, прямое двухфазное прикосновение; включение под напряжение шага);
- вида работ (монтаж, наладка, испытания) и др.
По принципу действия все технические способы защиты по электробезопасности разделяются на три типа:
- снижающие до допустимых значений напряжения прикосновения и шага;
- ограничивающие время воздействия тока на человека;
- предотвращающих прямое прикосновение к токоведущим частям.
Способы и средства защиты от случайного (прямого)
прикосновения к токоведущим частям электроустановок
Согласно подразделу 4.3.2 ТКП 339-2011 «Электроустановки на напряжение до 750 кВ. Линии электропередачи воздушные и токопроводы, устройства распределительные и трансформа- торные подстанции, установки электросиловые и аккумуляторные, электроустановки жилых и общественных зданий. Правила устройства и защитные меры электробезопасности. Учет электроэнергии. Нормы приемо-сдаточных испытаний», утв. и Минэнергетики РБ от 23 августа 2011 г. № 44, токоведущие части электроустановки не должны быть доступны для слу-чайного прикосновения, а доступные прикосновению открытые и сторонние проводящие части не должны находиться под напряжением, представляющим опасность поражения электрическим током как в нормальном режиме работы электроустановки, так и при повреждении изоляции.
Для защиты от поражения электрическим током в нормальном режиме должны быть примене- ны по отдельности или в сочетании следующие меры защиты от прямого прикосновения:
основная изоляция токоведущих частей;
- ограждения и оболочки;
- установка барьеров;
- размещение вне зоны досягаемости;
- применение сверхнизкого (малого) напряжения.
Для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ следует применять устройства защитного автоматического отключения питания (напри-мер, устройство защитного отключения с номинальным отключающим дифференциальным током не более 30 мА).
Меры защиты от поражения электрическим током должны быть предусмотрены в электроуста- новке или ее части либо применены к отдельным электроприемникам и могут быть реализова- ны при изготовлении электроборудования, либо при монтажа электроустановки.
Применение двух и более мер защиты в электроустановке не должно оказывать взаимного влияния, снижающего эффективность каждой из них.
Защита от прямого прикосновения не требуется, если электрооборудование находится в зоне системы уравнивания потенциалов, а наибольшее рабочее напряжение не превышает 25 В переменного или 60 В постоянною тока в помещениях без повышенной опасности и 6 В переменного или 15 В постоянного тока - во всех остальных случаях.
Аналогично способы и средства защиты от прямого прикосновения изложены в ГОСТ 12.1.019- 79 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты», введенным в действие в качестве государственного стандарта Республики Беларусь постановлением Госкомитета по стандартизации РБ от 17.12.1992 г. № 3.
Заземление электроустановок и его защитное действие
Для обеспечения защиты людей при прикосновении к металлическим нетоковедущим частям, которые могут по каким-либо причинам оказаться под напряжением, наряду с другими средствами применяется защитное заземление.
Согласно ГОСТ 12.1.009-76 «Система стандартов безопасности труда. Электробезопасность. Термины и определения», введенному в действие в качестве государственного стандарта Республики Беларусь постановлением Государственного комитета по стандартизации Республики Беларусь от 17 декабря 1992 г. № 3, защитное заземление - преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.
Назначение защитного заземления - устранение опасности поражения людей электрическим током при появлении напряжения на конструктивных частях электрооборудования, т. е. при «замыкании на корпус».
Согласно ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление. Зануление», введенному в действие в качестве государственного стандарта Республики Беларусь постановлением Государственного комитета по стандарти- зации Республики Беларусь от 17 декабря 1992 г. № 3, защитному заземлению подлежат металлические нетоковедущие части электрооборудования, которые из-за неисправности изоляции могут оказаться под напряжением и к которым возможно прикосновение людей и животных.
Принцип действия защитного заземления - снижение напряжения между корпусом, оказав- шимся под напряжением, и землей до безопасного значения.
В техническом кодексе установившейся практики (ТКП) «Электроустановки на напряжение до 750 кВ. Линии электропередачи воздушные и токопроводы, устройства распределительные и трансформаторные подстанции, установки электросиловые и аккумуляторные, электроуста- новки жилых и общественных зданий. Правила устройства и защитные меры электробезо- пасности. Учет электроэнергии. Нормы приемо-сдаточных испытаний» (ТКП 339-2011 (02230), утвержденном и введенном в действие постановлением Министерства энергетики Республики Беларусь от 23 августа 2011 г. № 44, дается определение не только термину «заземление», но и производным от него терминам:
- заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством;
- заземление защитное - заземление, выполненное в целях электробезопасности;
- заземление функциональное (рабочее, технологическое) - заземление точки или точек системы, или установки, или электрооборудования в целях, отличных от целей электробе- зопасности.
Защитное заземление электроустановок
Согласно ПУЭ для электроустановок напряжением до 1000 В при изолированной нейтрали трансформатора (генератора) сопротивление защитного заземления должно быть не более 4 Ом. Ток, проходящий через человека тем меньше, чем меньше сопротивление заземлителя.
Естественные заземлители – это электропроводящие части коммуникаций и сооружений производственного или иного назначения (водопроводные трубы и любые другие металлические трубопроводы, за исключением трубопроводов горючих газов, жидкостей, а также трубопроводов, покрытых изоляцией, свинцо- вых оболочек кабелей) и т.п.
К искусственным заземлителям относятся специальные электроды, закопанные в землю. Это могут быть стержни из угловой стали размером от 40x40 до 60x60 мм, стальные трубы, полосовая сталь, стальные прутки, забитые в землю вертикально и соединенные между собой.
Имеются два вида заземлений: выносное (сосредоточенное) и контурное (распределенное).
Согласно ГОСТ 12.1.030 сопротивление заземляюще-го устройства нормируется
и не должно превышать в любое время года нижеприведенных значений:
- 10 Ом - в стационарных сетях пожароопас- ных помещениях с изолированной нейтралью напряжением до 1000 В; - 4 Ом — в стационарных сетях взрывоопас-
ных помещениях, помещений с повышенной опасностью и особо опасных с изолирован- ной нейтралью напряжением до 1000 В; - 0,5 Ом - в установках напряжением выше
1000 В при расчетной силе тока замыкания на землю до 500 А.

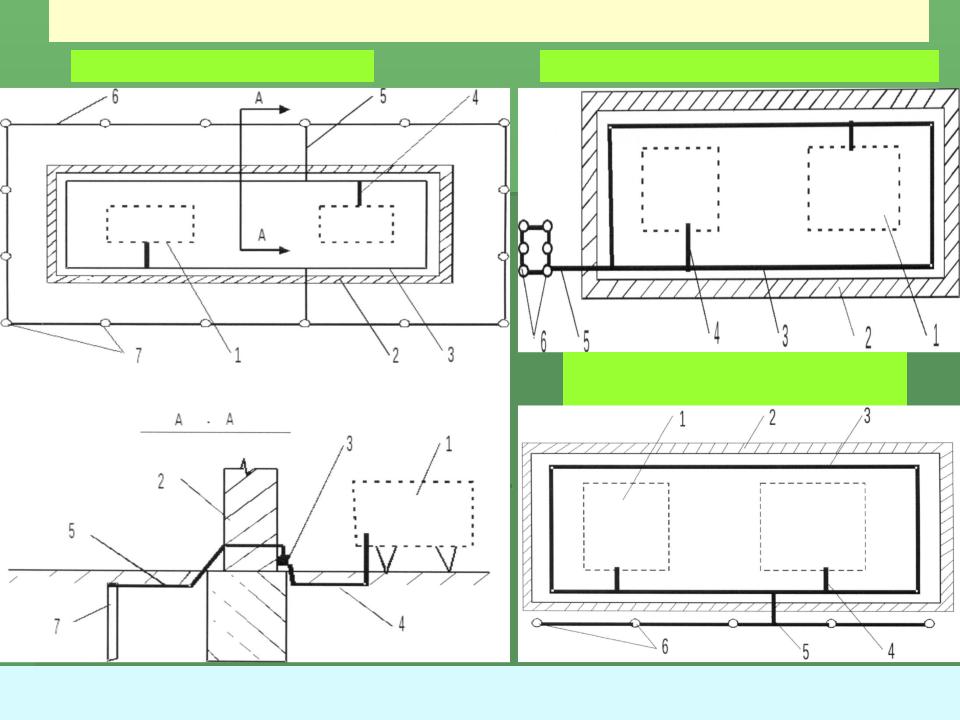

Схемы заземления электрооборудования
Схема контурного заземления |
Схема выносного очагового заземления |
Схема выносного зеземления при расположении электродов в ряд
1 – электрооборудование; 2 – здание; 3 – внутренний заземляющий контур; 4 и 5 – заземляющие проводники; 6 – заземляющий магистральный проводник; 7 – заземлитель

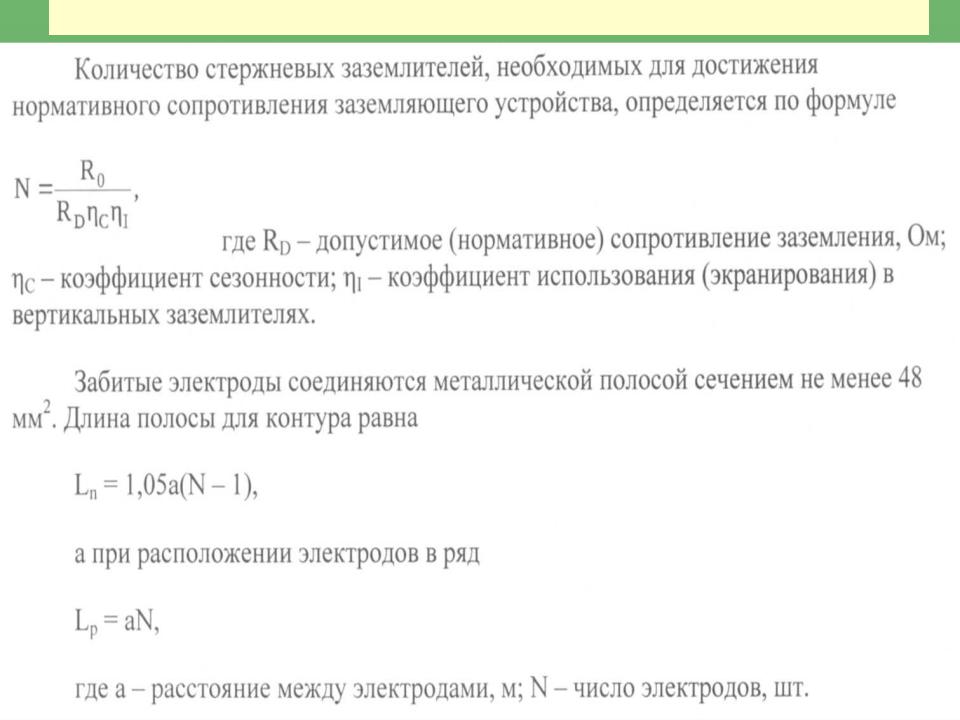

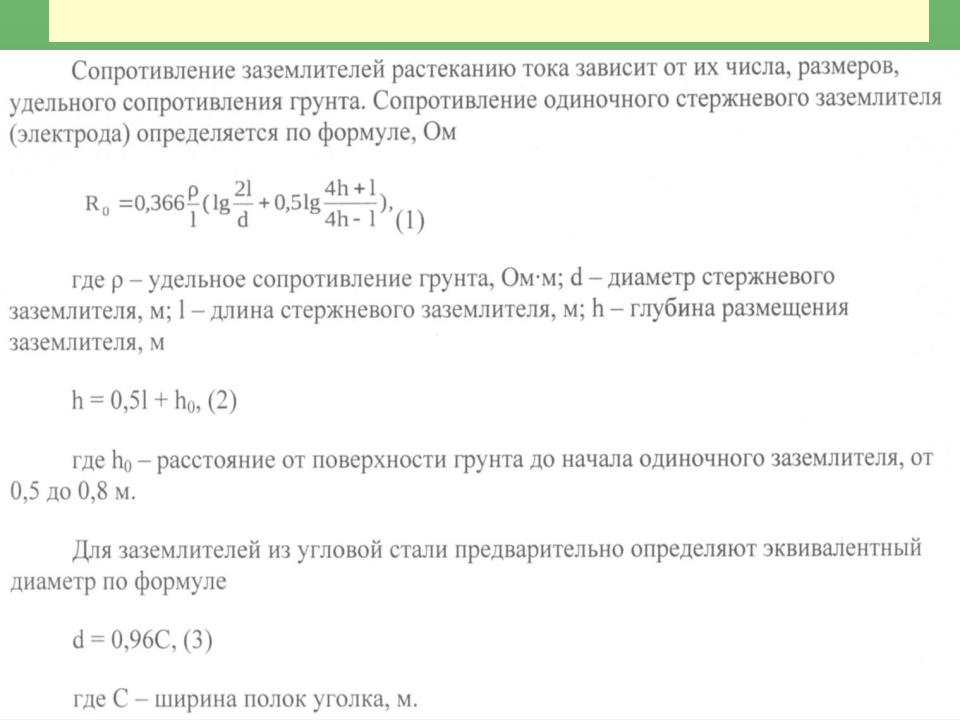

Расчет количества стержневых заземлителей

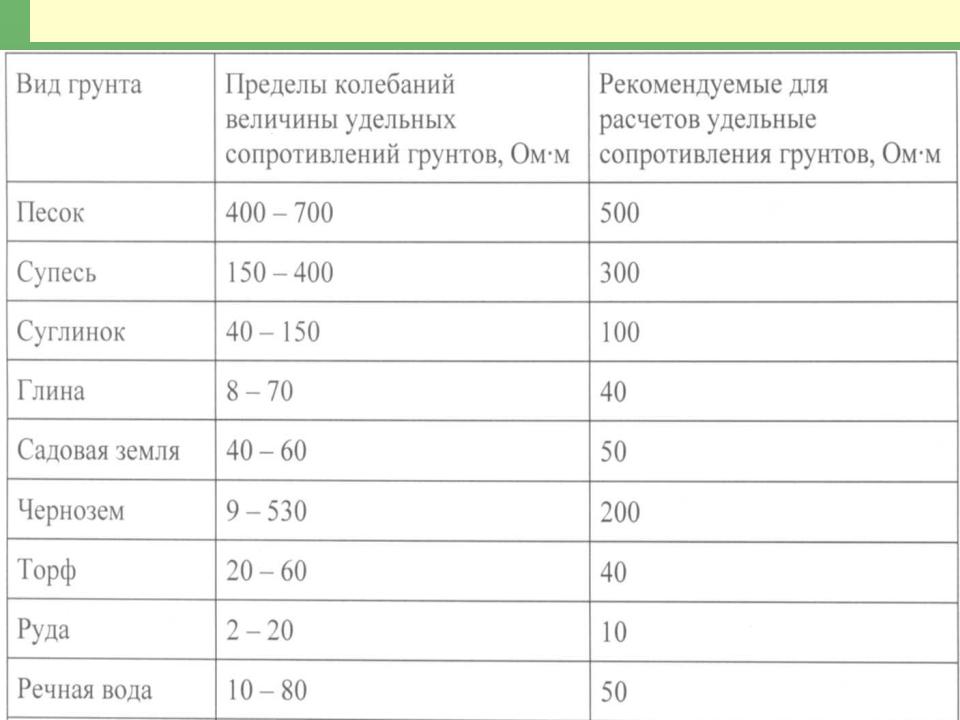

Продолжение
