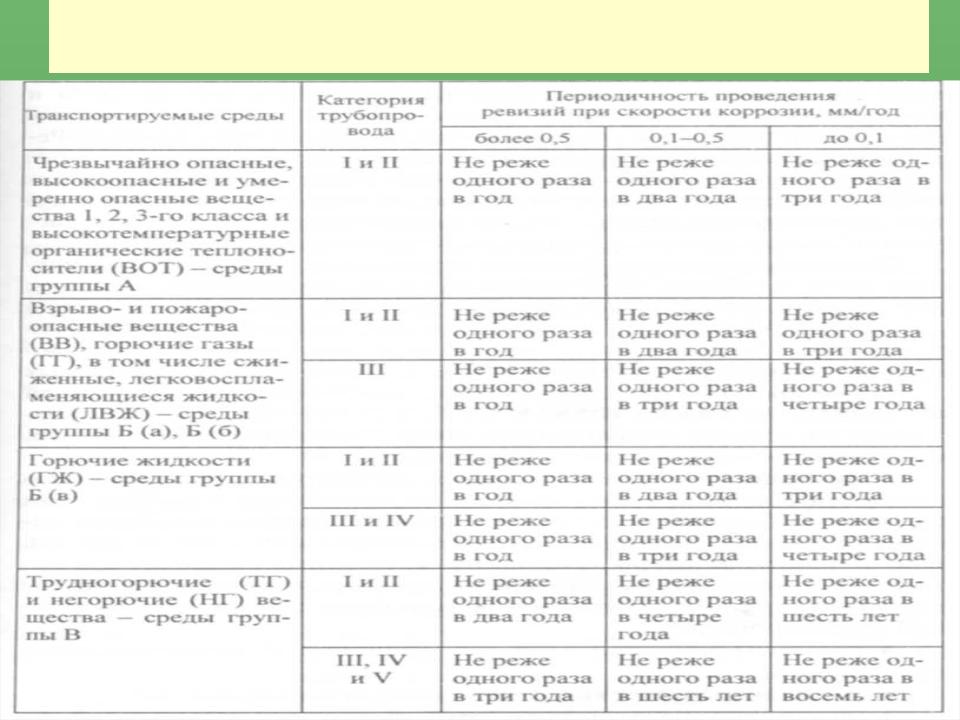

Периодичность проведения ревизий

трубопроводов с давлением до 10 МПа

Выборочная ревизия трубопроводов высокого давления

Выборочная ревизия трубопроводов высокого давления производится периодически в сроки, установленные нормативными документами или указанные в паспорте:

- при производстве аммиака трубопроводы, предназначенные для транспортирования азото- водородных и других водородсодержащих газовых смесей при температуре среды до 200 °С, - через 12 лет, при температуре среды свыше 200 °С - через 8 лет;

- при производстве метанола трубопроводы, предназначенные для транспортирования водородных газовых смесей, содержащих кроме водорода окись углерода, при температуре среды до 200 °С, - через 12 лет, а при температуре среды свыше 200 °С - через 6 лет;

- при производстве капролактама трубопроводы, предназначенные для транспортирования водородных газовых смесей при температуре среды до 200 °С, - через 10 лет;

- для трубопроводов, предназначенных для транспортирования окиси углерода при темпера- туре свыше 150 °С, - через 8 лет;

- при производстве синтетических жирных спиртов (СЖС) трубопроводы, предназначенные для транспортирования водородных газовых смесей при температуре среды до 200 °С, - через 10 лет, а при температуре среды свыше 200 °С - через 8 лет;

- для трубопроводов, предназначенных для транспортирования пасты (катализатор с метиловыми эфирами) при температуре среды до 200 °С, - через 3 года;

- при производстве мочевины трубопроводы, предназначенные для транспортирования сплава мочевины от колонны синтеза до дросселирующего вентиля, - через 1 год;

- для трубопроводов, предназначенных для транспортирования аммиака от подогревателя до смесителя при температуре среды­ до 200 °С, - через 12 лет;

- для трубопроводов, предназначенных для транспортирования углекислого газа от компрессора до смесителя при температуре­ среды до 200 °С, - через 6 лет;

- для трубопроводов, предназначенных для транспортирования углеаммонийных солей при температуре среды до 200 °С, - через 4 года.

Выборочную ревизию трубопроводов, предназначенных для транспортирования других жидких и газообразных сред и других производств, следует также производить:

при скорости коррозии до 0,1 мм/год и температуре до 200 °С - через 10 лет;

при скорости коррозии до 0,1 мм/год и температуре 200^00 °С - через 8 лет;

при скорости коррозии до 0,65 мм/год и температуре среды до 400 °С - через 6 лет.

Полная ревизия трубопроводов

При неудовлетворительных результатах выборочной ревизии назначается полная ревизия

трубопровода, при которой разбирается весь трубопровод полностью, проверяется состояние узлов труб и деталей, а также арматуры, установленной на трубопроводе.

Все трубопроводы и их участки, подвергавшиеся в процессе ревизии разборке, резке и сварке, после сборки подлежат испытанию на прочность и плотность.

После проведения ревизии составляются акты, к которым прикладываются все протоколы и заключения о проведенных проверках. Результаты ревизии заносятся в паспорт трубопровода. Акты и остальные документы прикладываются к паспорту.

После истечения проектного срока службы независимо от технического состояния трубопровод должен быть подвергнут комплексному обследованию (экспертизе промышлен- ной безопасности) с целью установления возможности и сроков дальнейшей эксплуатации, определения необходимости ремонта или прекращения эксплуатации.

Во время эксплуатации следует принять необходимые меры по организации постоянного и тщательного контроля за исправностью арматуры, а также за своевременным проведени- ем ревизий, ремонта и диагностирования.

Ревизию и ремонт трубопроводной арматуры, в том числе и обратных клапанов, а также приводных устройств арматуры (электро-, пневмо-, гидропривод, механический привод), как правило, производят в период ревизии трубопровода.

Сроки проведения испытания для трубопроводов с давлением до 10 МПа принимаются рав- ными удвоенной периодичности проведения ревизии, но не реже одного раза в 8 лет.

Сроки проведения испытания для трубопроводов с давлением свыше 10 МПа:

♦ с температурой до 200 °С - не реже одного раза в 4 года;

♦ с температурой свыше 200 °С - не реже одного раза в 4 года.

Для стальных трубопроводов, работающих при давлении до 0,5 МПа или имеющих темпера- туру стенок выше 400 °С, давление при испытании должно составлять 1,5 р (р - рабочее давле- ние), но не менее 0,2 МПа; для стальных трубопроводов, находящихся под давлением от 0,5 МПа и выше, - 1,25 р, но не менее р + 0,3 МПа; для прочих трубопроводов - 1,25 р, но не менее 0,2 МПа. Вакуумные трубопроводы испытывают под гидравлическим давлением 0,2 МПа.

Трубопровод должен находиться под испытательным давлением в течение 10 мин, после чего давление снижают до рабочего и проводят наружный осмотр трубопровода снова.

Результаты гидравлического испытания считают удовлетворительными, если не прои- зошло падения давления по манометру, а в сварных швах, трубах и корпусах арматуры не обнаружено признаков разрыва, течи и запотевания. В отдельных случаях гидравлическое испытание заменяют пневматическим.

Безопасность огневых работ

Безопасность огневых работ

Установлены требования пожарной безопасности при проведении огневых работ в Правилах пожарной безопасности (ППБ Беларуси 01-2014), утв. Постановлением МЧС РБ от 14.03.2014 г. (в ред. от 14.02.2017 г. № 5).

К огневым относятся работы, связанные с применением открытого огня, искрообразова-нием и нагреванием до температур, способных вызвать воспламенение материалов и конст-рукций (электросварка, газосварка, бензорезка, паяльные работы, механическая обработка металла, варка битума и др.).

Места проведения огневых работ подразделяются на постоянные и временные. К постоян-ным относятся специально оборудованные цеха, участки, открытые площадки, на которых предусмотрены конкретные меры пожарной безопасности на весь период проведения огневых работ. На временных местах проводятся огневые работы, связанные с аварийно-восстанови- тельным ремонтом оборудования, металлоконструкций, строительно-монтажными работами на строительных площадках и т.п.

Организация мероприятий по обеспечению безопасности при проведении огневых работ

возлагается на руководителя предприятия. Ответственность за правильность и полноту подго- товительных мероприятий, обеспечение мер безопасности при проведении огневых работ, ква- лификацию занятого на них персонала несет руководитель подразделения, выдающий наряд- допуск на проведение огневых работ, в ведении которого находится оборудование, механизмы, здания, сооружения. Перечень должностей, имеющих право выдачи наряда-допуска, утвержда-етс руководителем предприятия.

При организации огневых работ руководителем подразделения из числа специалистов пред- приятия, прошедших проверку знаний в установленном порядке, назначаются лица, ответст- венные за подготовку и проведение огневых работ. В обоснованных случаях ответственными могут назначаться квалифицированные рабочие предприятия (бригадиры слесарей, помощники мастеров, старшие аппаратчики, операторы), прошедшие соответствующую подготовку и имею- щие допуск к исполнению должностных обязанностей специалиста.

При выполнении огневых работ сторонними организациями на производственных объектах, территории предприятия лицом, ответственным за проведение огневых работ, назначается спе- циалист сторонней организации (или, по согласованию, специалист предприятия).

Руководитель подразделения при назначении ответственным за проведение огневых работ

специалиста сторонней организации должен убедиться в его квалификации, проверив удосто- верение по охране труда.

Контроль за соблюдением мер безопасности при проведении огневых работ возлагается на пожарную службу и службу охраны труда предприятия (отдел, бюро, инженер или лицо, на которое эти обязанности возложены приказом).

Обязанности должностных лиц за проведение огневых работ

Лицо, ответственное за подготовку огневых работ, обязано:

- организовать выполнение мероприятий, указанных в наряде-допуске;

- проверить полноту и качество выполнения мероприятий.

Лицо, ответственное за проведение огневых работ, обязано:

- организовать выполнение мероприятий по безопасному проведению огневых работ;

- провести противопожарный инструктаж с исполнителями огневых работ с отметкой в наряде- допуске;

- проверить наличие свидетельства о присвоении квалификационного разряда по профессии (копии) и талона о прохождении пожарно-технического минимума у исполнителей огневых работ, исправность инструмента­ и средств для проведения огневых работ;

- обеспечить место проведения огневых работ первичными средствами пожаротушения, а исполнителей - дополнительными средствами индивидуальной защиты, обеспечивающими безопасность работников в зависимости от выполняемых работ (в емкостных сооружениях, на высоте и т. д.);

- осуществлять контроль за работой исполнителей и противопожарным состоянием места проведения работ;

- контролировать состояние воздушной среды на месте проведения огневых работ, в случае необходимости прекращать огневые работы;

- проверить при возобновлении огневых работ после перерыва состояние места проведения огневых работ, оборудование и разрешить проводить работы только после получения удовлетворительных результатов анализа воздушной среды в помещении или в емкостных сооружениях;

- проверить после окончания огневых работ рабочее место на отсутствие источников огня.

Старший по смене (начальник смены, участка, отделения и др.) обязан:

- уведомить персона.! смены о ведении огневых работ на объекте;

- сделать запись в журнале приема и сдачи смен о проведении огневых работ на объекте;

- по окончании огневых работ совместно с лицом, ответственным за их проведение, проверить и принять оборудование для проведения данных работ, место работ;

- обеспечить наблюдение в течение 3 часов за местом проведения работ (после их окончания) с целью исключения пожара с обязательной записью в журнале приема и сдачи смен об оконча- нии времени наблюдения.

Обязанности исполнителей огневых работ

Исполнители огневых работ обязаны:

- иметь при себе свидетельство о присвоении квалификационного разряда по профессии (копию) и действительный талон о прохождении пожарно-технического минимума;

- пройти противопожарный инструктаж и расписаться в наряде-допуске;

- приступать к огневым работам только по указанию лица, ответственного за их проведение;

- выполнять только ту работу, которая указана в наряде-допуске;

- соблюдать меры пожарной безопасности, предусмотренные в наряде-допуске;

- осмотреть после окончания огневых работ место их проведения, устранить выявленные нарушения, которые могут привести к возникновению пожара или авариям;

- прекращать огневые работ при возникновении опасной ситуации и (или) при требовании контролирующих эти работы служб (лиц) объекта.

При проведении огневых работ на объекте представителями подрядной организации ответственность за пожарную безопасность при этих работах возлагается на руководителя работ или специалиста объекта (по согласованию), что фиксируется в наряде-допуске.

Руководитель объекта при назначении ответственного за проведение огневых работ специалиста сторонней организации должен убедиться в его подготовке, проверив талон о прохождении пожарно-технического минимума.

Сторонняя организация, допускаемая к монтажу, наладке и диагностированию оборудования на опасном объекте в соответствии с «Положением о лицензировании отдельных видов деятельности», утв. Указом Президента Республики Беларусь от 1 сентября 2010 г. № 450 (в ред. от 20 декабря 2016 г. № 379), должная иметь выданную МЧС РБ лицензию на право проведения соответствующих видов работ.

Организация огневых работ

Огневые работы на действующих взрывоопасных и взрывопожароопасных объектах

прово-дят в исключительных случаях, когда для них невозможно выделить специальные места, и, как правило, в дневное время суток.

В состав группы исполнителей при проведении огневых работ на взрывоопасных и взрыво- пожароопасных объектах должно входить не менее двух человек.

Исполнителями огневых работ (электросварщиком, газосварщиком, газорезчиком, паяльщи- ком и др.) могут быть лица, прошедшие соответствующую подготовку, проверку знаний, в т.ч. требований настоящей инструкции, получившие свидетельство о присвоении квалификацион- ного разряда по профессии (его копию), талон о прохождении пожарно-технического минимума и ежегодно подтверждающие свои знания.

Персонал, занятый на огневых работах, должен уметь пользоваться средствами индивиду- альной защиты и пожаротушения, знать взрывопожароопасные свойства веществ, обращаю- щихся на объекте, порядок действий и оповещения в случае пожара.

Огневые работы разрешается проводить при наличии оформленного наряда-допуска (по форме, приведенной в приложениях к Правилам), выданного руководителем подразделения или лицом, его замещающим.

На проведение огневых работ в производственных помещениях, на территории предпри- ятий, стройках, где горючие вещества и материалы отсутствуют, наряд-допуск может не оформляться. К работе без оформления наряда-допуска допускаются рабочие высокой квали- фикации, определенные приказом по предприятию.

Без оформления наряда-допуска могут проводиться работы по ликвидации аварий, но только до устранения прямой угрозы травмирования людей. Дальнейшие работы по локализации аварий и их последствий следует проводить после оформления наряда-допуска.

Наряд-допуск оформляется в двух экземплярах на конкретное место проведения огневых работ и на одну рабочую смену. Первый экземпляр наряда-допуска передается исполнителям работ, второй – старшему по смене (начальнику смены, участка, отделения и т.п.) или руково- дителю подразделения, где будут вестись огневые работы.

Оборудование и места к проведению огневых работ на взрывоопасных и взрывопожароопас-ных объектах подготавливаются эксплуатационным персоналом по письменному распоряже-нию руководителя подразделения. Распоряжение оформляется в специальном журнале с про-нумерованными страницами, прошнурованном и скрепленном печатью. Номер и дата распо-ряжения заносятся в п. 8 наряда-допуска.

Разрешение на огневые работы дает начальник подразделения с росписью в наряде-допуске.
