Т а б л и ц а 5 |
Техническая характеристика и основные параметры |
|||
ударных блоков |
|
|
|
Параметры |
|
Тип ударных блоков |
|
|
МК-4 |
МК-8 |
|
|
|
||
Энергия единичного удара, развиваемого |
100 |
185 |
|
пневмомолотом, кгс-м |
|
|
|
Число ударов в минуту |
|
570 |
360 |
Масса ударника, кг |
л. с. |
23,6 |
63,4 |
Мощность, развиваемая при ударе, |
12,7 |
14,8 |
|
Длина ударного блока, мм |
кгс/см2 |
1500 |
2090 |
Рабочее давление сжатого воздуха, |
6 |
. 6 |
|
Расход воздуха, м’/мин: |
|
|
|
при длительной работе |
|
12,2 |
13,4 |
при кратковременном режиме |
|
8,2 |
9,0 |
Пневмомолот состоит из ствола 7 с рубашкой 8, ударника 9, трехступенчатого золотникового механизма, включающего золотниковую коробку 10 и золотник 11, и втулки 12.
Механизм запуска пневмомолота расположен в гай ке 14, ввинчиваемой в ствол пневмомолота с уплотне нием через резиновое кольцо 13. Для предотвращения самоотвинчивания между гайкой и стволом установле на замковая шайба 15.
Механизм запуска состоит из толкателя 22, пружины 21, стакана 16, клапана 17 упорного патрубка 20. Уплот нение между стаканом и упорным патрубком осу ществляется при. помощи резинового кольца 18\ а меж ду стаканом и гайкой — резиновым кольцом 19.
5. Работа ударных блоков
Включение ударных блоков производится автомати чески при встрече зуба со слоем мерзлого грунта или горной породы и достижении осевого усилия на зубе бо лее 500 кгс (МК.-4) или 1000 кгс (МК-8).
Зуб 1 (см. рис. 12), перемещаясь в буксе 2, через втулку 6 нажимает на ствол 7 пневмомолота, преодоле вая сопротивление его пружины 21. При этом гайка 14 скользит по стакану 16, упирающемуся через патрубок
39
20 и дистанционную шайбу в коллектор корпуса ковша. Величина перемещения ствола пневмомолота составля
ет 13 мм и ограничивается упором торца гайки |
14 в |
бурт патрубка 20. |
под |
Толкатель 22, перемещаясь вместе со стволом, |
ходит к клапану 17 и открывает его, обеспечивая впуск сжатого воздуха в золотниковое устройство и запуск пневмомолота. В общем перемещении толкателя (ство ла 7), равном 13 мм, .максимальный подъем клапана ра вен 8 мм, а 5 мм составляет зазор между торцом толка теля и клапаном, предусмотренный для того, чтобы ис ключить возможность запуска пневмомолота при копа нии обычных грунтов.
При снятии нагрузок с зуба пружина возвращает ствол в исходное положение, клапан давлением воздуха прижимается к седлу, и работа пневмомолота прекра щается.
Каждый пневмомолот, установленный в ковше, вклю чается в работу независимо от других.
Анализируя данные, приведенные в табл. 5, можно заметить, что ударные блоки, имея высокую энергию единичного удара, обладают относительно низким рас ходом воздуха. Это достигается в результате примене-
ВыхпопЬ атмосферу
Рис. 13. Схема воздухораспределения при рабочем ходе ударника:
I’ Н полости ствола; / — ударник; 2 — золотниковая коробка- 3 — золот ник; 4, 5 — отверстия на малом диаметре золотниковой коробки; 6, 7, « — от верстия на большом диаметре золотниковой коробки; 9 — командный канал
ствола; 10 — продольный канал ствола; 11 — выхлопной канал- 12, 13 — вы хлопные окна; 14 — ударник
40
ния |
экономичного |
воздухо- |
|
||||||
распределительного |
устрой |
|
|||||||
ства с трехступенчатым зо |
|
||||||||
лотником. Высокая |
энергия |
|
|||||||
удара получена |
путем |
при |
|
||||||
менения ударников |
|
относи |
|
||||||
тельно |
большой |
массы. |
зо |
|
|||||
Рассмотрим |
работу |
|
|||||||
лотникового устройства при |
|
||||||||
различных |
расположениях |
|
|||||||
золотника и ударника, |
т. е. |
|
|||||||
при рабочем |
и холостом хо |
|
|||||||
дах ударника. |
ударника. |
|
|||||||
|
Рабочий |
ход |
|
||||||
Схема |
воздухораспределе- |
Рис. 14. Золотник |
|||||||
ния |
пневмомолотов |
пред |
|||||||
|
|||||||||
ставлена на рис. |
13. |
В начале рабочего хода ударник 1 |
находится в крайнем верхнем, а золотник 3— в крайнем нижнем положениях. При открытии клапана воздух из кольцевой камеры золотниковой коробки 2 через канал 4 проходит во внутреннюю полость золотника и начинает перемещать вниз ударник. Золотник (рис. 14) в это вре мя находится под действием сил, прижимающих его тор цовую поверхность О к золотниковой коробке (нижнее положение золотника). На площадку М (см. рис. 14) и конические поверхности золотника сжатый воздух давит с силой 6 кгс/см2, а давление на площадки К и Р равно атмосферному. .
При движении ударника отработанный воздух из по лости II (см. рис. 13) через выхлопное окно 13 и по про дольному каналу 10 в стволе пневмомолота через коль цевые каналы 6 и 7 в золотниковой коробке выходит по каналу 11 в атмосферу,
В это время золотник находится в равновесии, так как давление воздуха на все рабочие площадки одина ково. Ударник, двигаясь вниз, вначале открывает отвер
стие командного канала 9, и сжатый |
воздух |
давлением |
6 кгс/см2 давит на площадку Я (см. |
рис. 14) |
золотника |
сразу же после открытия командного канала. Под дей ствием давления на площадки М и Я золотник начинает свое движение, осуществляет отсечку сжатого воздуха при прямом ходе до открытия выхлопа и в связи с от носительно длительным временем движения золотника
41
обеспечивает своевременный впуск воздуха под ударник. Ударник, двигаясь далее, своей задней кромкой откры вает выхлопное окно 12 (см. рис. 13), и воздух через этот канал устремляется в атмосферу. В этот момент ударник наносит удар по зубу и, возвращаясь, приоткры вает канал 10.
Холостой ход ударника. Золотник находится в край нем верхнем, а ударник в крайнем нижнем положениях (рис. 15). Сжатый воздух из кольцевой камеры золот никовой коробки через отверстия 4, 5, 6 и канал 10 по ступает в нижнюю часть ствола и начинает двигать ударник вверх. Для уменьшения давления и расхода воздуха при холостом ходе отверстия 5 в золотниковой коробке сделаны малого сечения.
Отработанный воздух из верхней части ствола выхо дит в атмосферу через выхлопное окно 12. Когда удар ник задней кромкой закроет этот канал, отработанный воздух будет выходить по командному каналу 9 через отверстие 7 в золотниковой коробке в атмосферу.
В это время давление воздуха на площадки М, К и Р (см. рис. 14) равно 5 кгс/см2, а на остальные рабочие площадки и конусные поверхности колеблется около ат мосферного. Золотник находится в крайнем верхнем по ложении.
Выхпдп й атмосферу
42
Двигаясь в верхнее поло жение, ударник закрывает командное отверстие и со общение полости I с атмо сферой прекращается. В
этот период воздух в про Рис. 16. Индикаторная диаг рамма ударного блока
странстве под ударником начнет сжиматься, образуя
воздушную подушку; давление на конусную поверхность золотника будет увеличиваться.
Когда ударник своей кромкой откроет выхлопное окно 13, давление воздуха в канале 10 и на площадки золотника М, К и Р понизится до атмосферного.
В связи с увеличением давления на конусные поверх ности золотника он будет переброшен в нижнее положе ние. Затем указанный цикл повторяется.
Воздушная подушка смягчает удары золотника и ударника и предохраняет эти детали от износа.
Пневмомолот может быть запущен в работу при лю бом взаимном расположении ударника и золотника. Как указывалось выше, для обеспечения такого запуска предназначаются командные каналы.
Возможно такое положение, когда ударник и золот ник находятся в крайних нижних положениях. При за пуске пневмомолота в этом случае сжатый воздух через отверстия 4 в золотниковой коробке (см. рис. 13) будет поступать через полость / в атмосферу. Одновременно через кромку отверстия 5 усиливается давление на пло щадку М золотника (см. рис. 14).
При попадании воздуха из полости I в командный канал 9 будет увеличиваться давление на площадку Я и золотник под действием результирующих сил начнет пе ремещаться в верхнее положение, открывая доступ сжа того воздуха через канал 10 под ударник. Ударник под
действием сжатого воздуха перемещается в верхнее по ложение.
Работа удара характеризуется индикаторной диа граммой (рис. 16). Линии В и Я характеризуют измене ние давления в верхней и в нижней полостях. Точка 1 при этом соответствует началу открытия выхлопного ок на, а точка 2 — удару, когда ударник находится внизу. На участке 2—3 (ударник на зубе) давление в верхней полости приближается к нулевому значению, и в этот
43

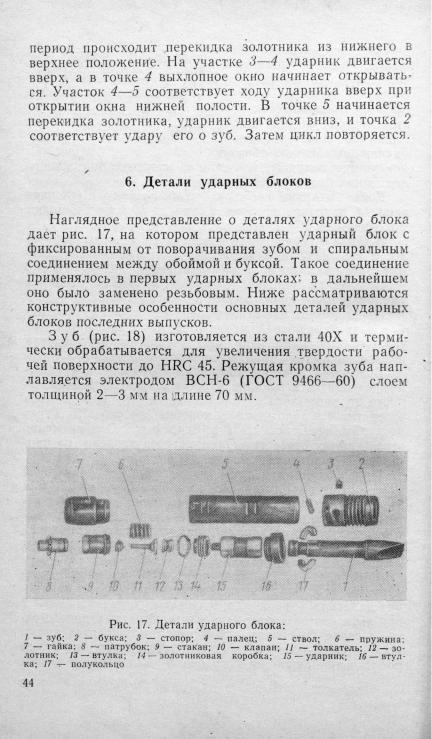

![](/html/65386/283/html_d0GJYIJBy2.i5up/htmlconvd-zN7dLA46x1.jpg)
170
410
680
■о
та
Рис. 18. Зуб
Б у к с а (рис. 19), служащая для направления дви жения ударного зуба, вворачивается в обойму 3 (см.
рис. 12) и |
фиксируется специальным стопором (поз. 4 |
||||
на рис. |
12). Букса изготовляется из стали 40Х. |
|
|||
На |
наружной поверхности буксы нарезана |
трапеце |
|||
идальная резьба, а на внутренней |
канавки 1 (см. рис. |
||||
19) для облегчения подачи |
смазки |
к зубу. В |
головной |
||
части буксы |
просверлены |
четыре |
установочных отвер |
||
стия 2 для |
специального ключа, при помощи |
которого |
производится разборка и сборка ударного блока. По ди
аметру буксы профрезерованы восемь пазов для |
фикса |
|
ции положения буксы стопором. |
|
|
Букса закаливается до получения твердости |
HRC |
|
45 40, а внутренний диаметр, кроме того, |
подвергается |
|
специальному виду химико-термической |
обработки — |
|
сульфоцнанированию. |
|
|
45
|
/ |
О б о й м а |
(рис. 20) изготовляется из малоуглеро |
дистой стали 20 и приваривается к корпусу ковша. |
|
При сварке обоймы с корпусом ковша отверстие ди |
|
аметром 40 мм |
для стопора должно быть сверху в вер |
тикальной плоскости. |
|
Внутренняя часть обоймы имеет нарезку. |
|
С т в о л (рис. 21) является наиболее сложной и доро |
гостоящей деталью пневмомолота.
Для обеспечения необходимой пропускной способно сти, а также технологической простоты изготовления воздушные каналы выполнены в виде пазов на наруж ной поверхности заготовки 1, закрытых рубашкой 2, на детой на заготовку.
Заготовка ствола (рис. 22) изготовляется из легиро ванной стали 12ХН2. На наружной поверхности ее профрезерованы шесть продольных каналов 1 в виде пазов для подачи воздуха в правую и левую полости. Ширина каналов 20 мм, высота 7 мм.
Эти каналы при прямом ходе ударника используются для очистки левой полости от воздуха, а при обратном — по ним осуществляется подача сжатого воздуха под уда рник.
Для обеспечения запуска пневмомолотов при любом положении ударника и золотника в заготовке ствола профрезерованы два коротких командных канала 2. При
Рис. 20. Обойма:
/ — резьба трапецеидальная; 2 — наплавка
46
# l Z S
S SZI
|
|
Рис. 22. Заготовка ствола: |
1 |
продольный канал; |
2 — командный канал; 3 — главные выхлопные окна; |
4 |
— малые выхлопные |
окна |
47
открытии командных каналов верхней кромкой ударника
приводится в движение золотник, |
осуществляющий от |
||
сечку сжатого воздуха. |
|
атмосферу через |
|
Отработанный |
воздух выводится в |
||
шесть выхлопных окон, расположенных в стволе. |
|||
Г л а в н ы е |
в ы х л о п н ы е |
о к н а |
3 сечением |
90X18 мм расположены в средней части заготовки, а ма лые выхлопные окна 4 сечением 90X6 мм — в месте вы точки под золотниковую коробку.
Внутренняя поверхность ствола цементируется на глубину 1,5—2,0 мм и затем закаливается до получения твердости HRC 45—50.
Р у б а ш к а ствола изготавливается из стали 20 и насаживается на заготовку в горячем состоянии. Опера ция насадки рубашки весьма ответственна, так как при неплотном соединении в результате утечки воздуха уменьшается мощность ударов пневмомолота.
В качестве заготовки рубашки применяется труба 160Х.Ю, ГОСТ 8732—58. Перед ее насадкой внутренний диаметр растачивают в пределах допуска с максималь ной чистотой и замеряют фактический размер.
Ствол по посадочным местам наружной поверхности шлифуют в размер с натягом в 0,3—0,4 мм против дей ствительного внутреннего диаметра рубашки. Перед на садкой рубашки ствол очищают от стружки и промыва ют керосином все каналы.
Для обеспечения гарантированного натяга рубашку перед насадкой нагревают до температуры 400—500° С. Насадка производится до упора в выступ заготовки ство ла. Сварку рубашки со стволом выполняют электродами типа Э-42, ГОСТ 9467—60.
После насадки рубашки и сварки термическая об работка ствола не допускается.
У д а р н и к (рис. 23) под
5действием сжатого воздуха совершает возвратно-посту пательные движения внутри
ствола и наносит удары по зубу, осуществляющему разрушение породы.
Ударник изготовляется из инструментальной стали У7А или У8А.
