Рис. 59. Примеры установки логического эле­ мента Т-101:

а — установка элемента под печатный монтаж; б —• уста­ новка элемента с разъемом под проводной монтаж

друг от друга на расстоянии до 40 мм, можно выполнять голым луженым проводом сечением не менее 0,2 мм2 по кратчайшему расстоянию, при этом, если длина перемычки превышает 15 мм или если она расположена на расстоя­ нии менее 5 мм от другой токопроводящей поверхности, на перемычку следует надеть поливинилхлоридную трубку, В качестве экранированных проводов можно применять провода ПМВЭ, ПМВГЭ, МГВЭ. Перед укладкой монтаж­ ные провода выпрямляют, нарезают отрезками требуемой длины и оконцовывают.

Экранированные провода подготавливают к монтажу следующим образом: концы экранирующей оплетки сре­ зают на 20 мм от места снятия изоляции; срез должен быть ровным, без выступающих жилок. При длине экра­ нированного провода более 100 мм оплетку заделывают

132

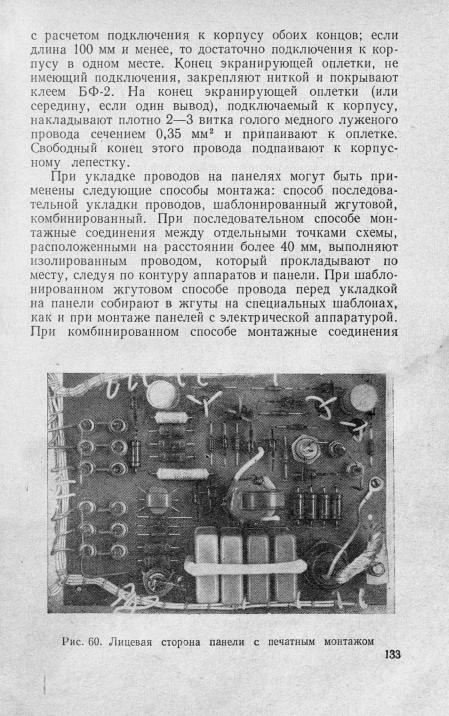

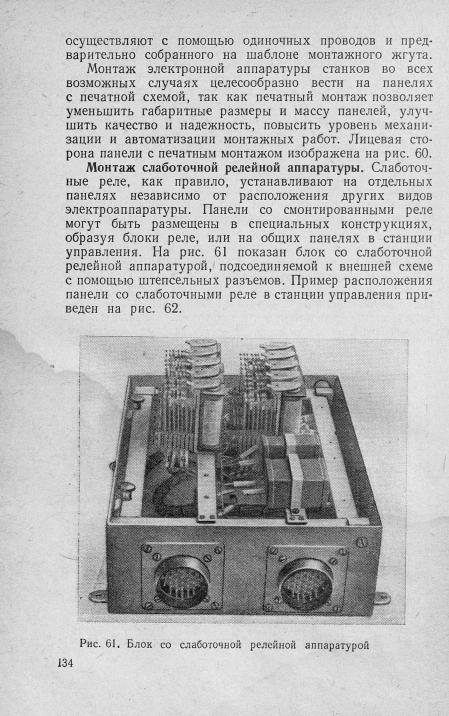

Рис. 62. Пример уста­ новки панели с реле РЭН-17 на общей панели станции управления:

1 — поворотная панель для установки реле РЭН-17; 2 — скоба для крепления па­ нели; 3 — ось поворота; 4 — реле РЭН-17; 5 — защитный кожух; 6 — короб на об­ щей панели станции управ­ ления; 7 — общая панель станции управления

Способ монтажа слаботочной релейной аппаратуры выбирают на основе: минимальной стоимости производ­ ства монтажных работ; удобства монтажа, ремонта и обслуживания как с лицевой, так и с обратной стороны панели; компактности размещения аппаратов и хорошего внешнего вида.

В качестве материала для изготовления панелей под монтаж применяют сталь или изоляционные диэлектри­ ческие пластики (текстолит, гетинакс) толщиной не более 3 мм. По конструктивному исполнению панели могут быть сплошными с отверстиями для прохода контактных ле­ пестков или наборными из планок, расстояние между которыми также должно обеспечить свободный проход контактных лепестков реле. Исходя из минимальной стоимости изготовления, массы и прочности, панели лучше изготавливать наборными из металлических планок. Реле на панели располагают горизонтальными и вертикаль­ ными рядами. Минимальное расстояние между реле в горизонтальных рядах должно быть не менее значения, допустимого по ТУ, а при отсутствии указания в ТУ рекомендуется не менее 10 мм. Расстояние между гори­ зонтальными рядами выбирают с учетом свободного раз­ мещения на обратной стороне панели жгута с проводами, отходящими от контактных лепестков реле. Простран­ ственный способ расположения реле на панели должен соответствовать указанному в ТУ на применяемый тип реле (табл. 56).

Реле при установке необходимо плотно крепить к па­

135

рядов. Концы контактных пружин, образующих паечные лепестки, а также контактные выводы полей и щеток искателей перед монтажом следует тщательно очистить от окисной пленки, следов краски и т. д. Паечные лепестки контактных пружин реле необходимо отогнуть веерооб­ разно таким образом, чтобы расстояние между концами лепестков, расположенных в одном ряду, было не менее

5 мм.

На рис. 63 показан пример установки реле РЭН-17 на планке. В планке просверливают три отверстия диа-

1 — реле; 2 — планка

136

Рис. 64. Маркировка реле, шаговых искателей, реле-искателей (таблички Р1, Иш1, И1 наклеены на аппараты (а ) и на обрат­ ной стороне панели рядом с аппаратом (б))

метром 3,5 мм для крепежных винтов реле и одно отвер­ стие диаметром 8 мм для регулировочного винта. Мини­ мальная ширина планки 20 мм. Расстояние между со­ седними реле на планке должно быть не менее 29 мм. Приведенный пример крепления типичен для многих слаботочных реле, например, реле РЭН-18, РЭН-19, РЭН-20, РКН и др.

Маркировку слаботочных реле осуществляют также, как электротехнических и электронных аппаратов, фото­ табличками размером 10x5 мм, в соответствии с пози­ ционными обозначениями на принципиальной электри­ ческой схеме. Табличку приклеивают клеем № 88Н МРТУ38-5-880-66 на аппарате или над аппаратом на лицевой стороне панели и на поверхности панели, напро­

137
