5. Электромагнитный лаг «Galaetee mk3»
На рисунках представлен общий вид центрального прибора и репитеров.
Рис. 1
Репитер расстояния Репитер скорости
Рис. 2 Рис. 3
Электромагнитный лаг "Galatee-МКЗ" (разработка и производство фирмы "BEN Marine", Франция) имеет следующие основные характерные особенности:
электрическая схема полностью базируется на микропроцессорной технике;
для цифровой индикации скорости использованы светодиоды, а для индикации пройденного расстояния — жидкокристаллический дисплей;
центральный прибор снабжен клавишной системой управления, обеспечивающей выполнение следующих операций: сброс на ноль, трехточечная линеаризация, калибровка лага по испытаниям на мерной линии, регулировка чувствительного датчика скорости;
при установке датчика скорости на корпус судна обеспечивается его плотное прилегание — на основе операции соединения металлов путем их размягчения через нагрев;
предусмотрены три вида выходной сигнализации:
импульсный (220 импульсов на м. милю для связи с гирокомпасом, РЛС, прокладчиком и т.п.);
цифровой (код NMEA, формат RS 232);
аналоговый;
диапазон измеряемых скоростей: от -5 до ±40 уз, точность — 0,5%.
6. Корреляционный лаг «jln – 530»
Доплеровские naru "JLN 520" и"JLN 530" разрабатывает и производит японская фирма.
Эти лаги измеряют скорость судна относительно морского лна на глубинах от 1 м до 700 м. На глубинах свыше 700 м, при потере акустического контакта с грунтом, far автоматически переключается на измерение скорости судна относительно глубинных слосв воды.
В этих лагах впериые в мире используется графическое представление информации об ускорении или замедлении движения судна.
К лагам может быть подключена система GPS.
Основные технические характеристики лагов:
рабочая частота 70 кГц,
диапазон измерения скорости:
вперед/назад от -10 до 30 уз;
вправо/влево ±10 уз;
диапазон измерения пройденного расстояния от 0 до 99999,99 м. мили;
диапазон рабочих глубин при измерении скоросги судна:
-относительно грунта 1 до 700 м;
-относительно воды примерно 20 м ниже днища судна;
точность измерения скорости ±2% от скорости или ±0,01 уз (что больше),
чувствительность лага 0,01 уз:
размерность скорости уз или м•с-1;
внешние выходы:
- по скорости судна:
4 цифровых выхода (для репитеров);
аналоговые выхоцы: вперед/назад, вправо/влево от -10 до +10 В;
два вьахода NMEA;
- по пройденному расетоянию: по двум осям с учетом знака (от 200 до 4000 импульсов на м. милю);
питающее напряжение - 100/110/115/220В(±10%) однофазного переменного тока частотой 50/60 Гц;
потребляемая мощность около 300 ВА;
температура окружающей среды (при работе) от-15 до +55 °С.
Комплект приборов лага

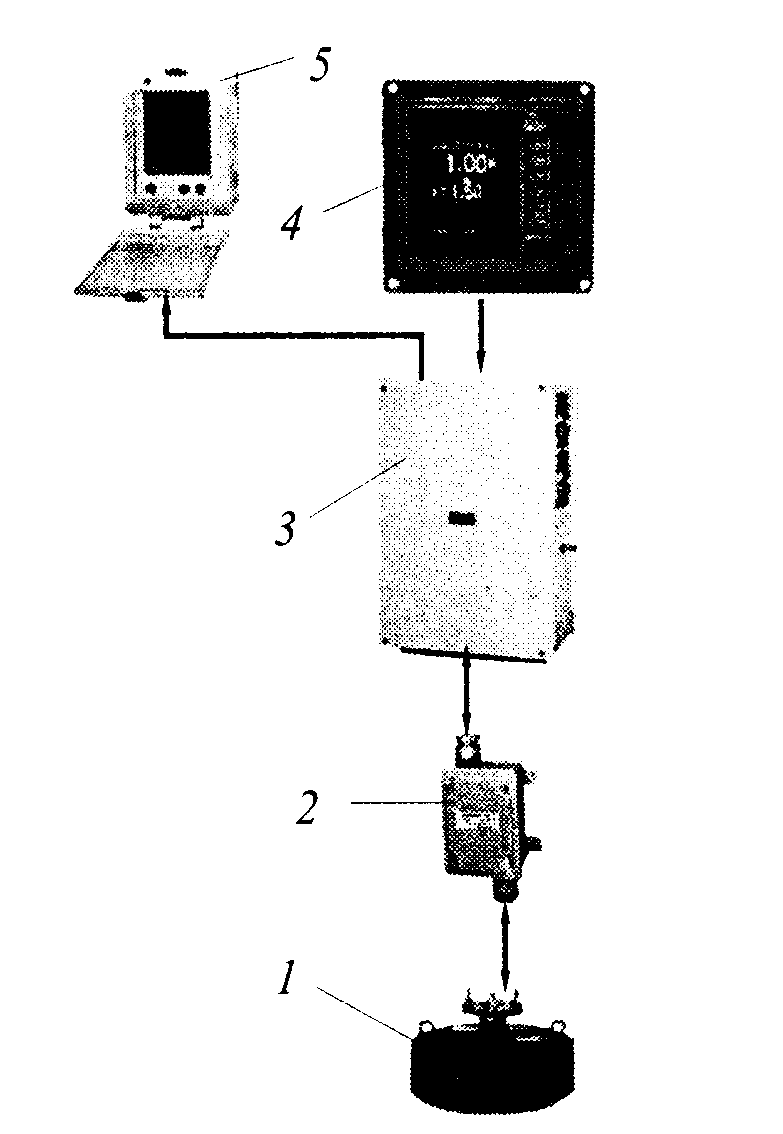

На рис. 1 представлен комплект приборов лага JLN-520.
На рис. 1 показаны: 1 - антенна, формирующая 4 луча; 2 - соединительная коробка; 3- электронный блок; 4 - блок управления и контроля; 5- репитер.
В комплект лага JLN-530 входит еще одна антенна, которая формирует еще два луча.
Органы управления и контроля лага

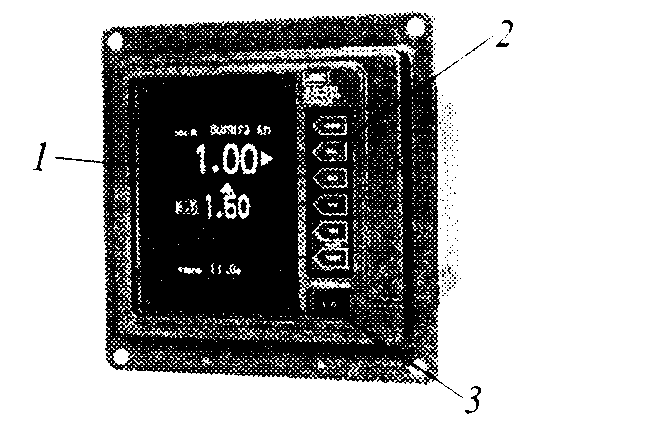

На рис. 5.32 представлена передняя панель блока управления и контроля лагов JLN-520 и JLN-530.
На этой панели (рис.2) размещены: 1- дисплей, на который выводится необходимая информация; 2- клавиатура, при помощи которой на дисплей выводится необходимая информаиия, а также осуществляется тестирование схемы лага; 3- кнопки включения и выключения лага.
Используя клавиатуру, на дисплей можно выводить информацию трех типов: DOCK 1, DOCK 2- при швартовке судна;
Рис.1
Рис. 2
SAIL 1, SAIL 2, SAIL 3, SAIL 4- при плавании в море;
AUX 1, AUX 2, AUX 3, AUX 4-дополнительная информаиия. При швартовке судна на дисплей может быть выведена информация, как показано на рис.3.
На рис.3 показано: 1- направление движения (вправо/влево); 2- скорость движения (вправо/влево); 3- скорость и направление движения (вперед/назад); 4- глубина; 5- вектор скорости судна; 6- скорость движения (вправо%влево); 7- скорость движения (вперед/назад); 8- режим работы лага (от дна - bottom tracking (ВТ) - или от воды - water tracking (WT)): 9- вид предоставляемой информаиии (DOCK, SAIL или AUX).
На рис.4 представлен характер сведений, которые высвечиваются на дисплее при плавании судна в море.
На рис.4 обозначены: 1-величина скорости и направление движения (вперед/назад); 2-направление движения и скорость (вправо/влево); 3-пройденное расстояние (за определенное время); 4-общее пройденное расстояние; 5-вектор скорости судна; 6-скорость судна (вперед/назад); 7-скорость судна (вправо/влево); 8, 9-угол сноса судна; 10-истинная скорость судна.
Рис. 3 Рис. 4
На рис.5 показан вид дисплея, на который выведена дополнительная информация.
На рис.5 показаны: 1-скорость и направление течения; 2-истинная скорость судна и угол сноса: 3-пройденное расстояние (за определенное время); 4-глубина; 5-скорость и направление течения в графической форме; 6-скорость судна и пеленг в графической форме; 7-скорость судна и пеленг в цифровом виде; 8-долгота; 9-широта; 10-время; 11-дата.

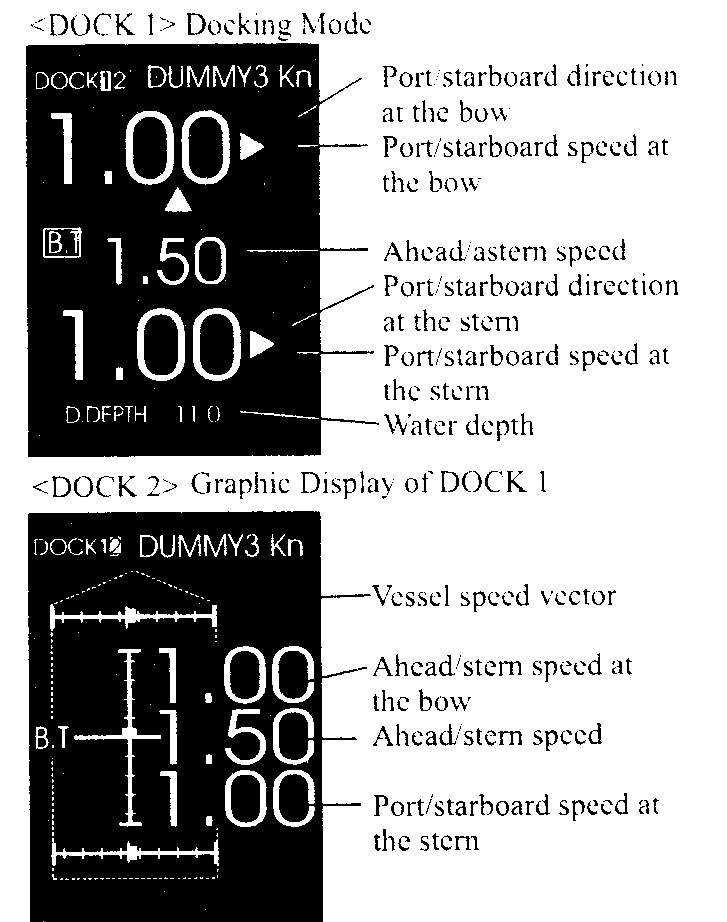

В лаге JLN-530 имеются два дополнительные луча. Поэтому лаг вырабатывает информацию о скорости и направлении движения носа и кормы судна. На рис.6 показан характер информации, которая появляется на дисплее при швартовке судна.
Рис.5 Рис.6
