7. Эхолот «нэл – м3б»

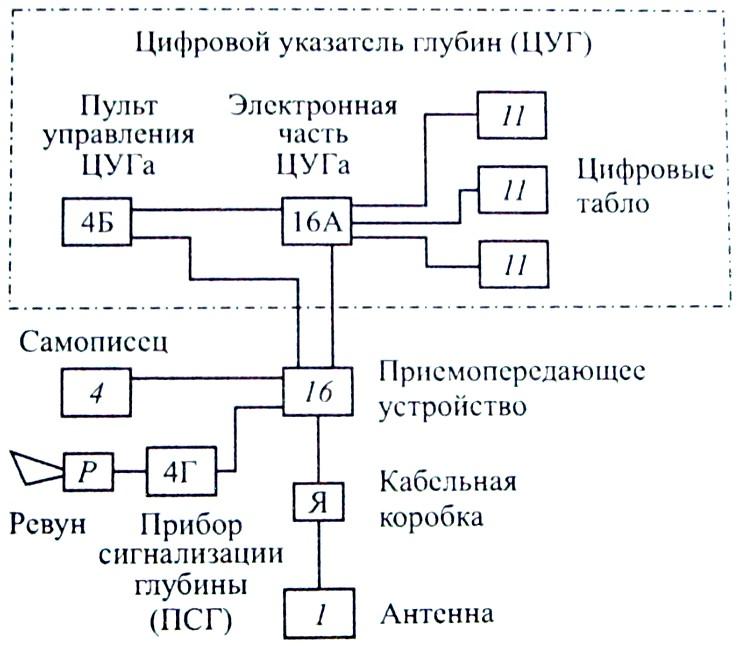

Комплектация эхолота М-3Б

Навигационный эхолот М-3Б имеет следующие отличительные особенности: источник звуковых колебаний ( антенна) является и приемником эхо-сигнала. Антенна эхолота М-3Б работает на принципе пьезоэлектрического эффекта. В комплекте эхолота М-3Б имеются два прибора для выдачи информации о глубине – указатель и самописец; в эхолоте М-3Б указатель является цифровым устройством, не имеющем механических элементов, а самописец – электромеханическим. В эхолоте М –3Б самописец и цифровой указатель глубин ( ЦУГ) могут работать одновременно, эхолот рассчитан на измерение глубин до 500 м. В эхолоте М-3Б имеется устройство для подачи световой и звуковой сигнализации о выходе судна на заданную глубину.

Схема эхолота М-3Б более совершенна, выполнена на современных элементах электроники, в том числе с применением аналоговых и цифровых микросхем; для проверки исправности основных узлов эхолота имеется система контроля с переключателем и сигнальной лампой.

Комплект приборов и технические данные

В комплект эхолота входят следующие приборы: антенна; самописец; пульт управления цифрового указателя глубин; прибор сигнализации глубины; цифровое табло; приемопередающее устройство; электронная часть ЦУГа; кабельная коробка; ревун.

В комплект эхолота также входит набор запасных инструментов и приспособлений ( ЗИП).

Антенна является гидроакустическим прибором и служит для преобразования электрической энергии в звуковую и наоборот ( прибор 1).

Самописец предназначен для регистрации измеряемой глубины на электротермической бумаге. В нем также имеется устройство для формирования синхронизирующего импульса запуска и управления работой эхолота ( прибор 4).

Пульт управления ЦУГа служит для управления работой эхолота при отключенном самописце, т.е. когда происходит индикация глубины при помощи цифрового указателя (прибор 4 Б).

Прибор сигнализации глубины обеспечивает световую и звуковую сигнализацию о выходе судна на заданную глубину ( прибор 4 Г).

Цифровое табло представляет собой цифровое табло и служит для индикации измеренной глубины. Ц.т. может поворачиваться на шарнире на угол 120 градусов в горизонтальной плоскости и на 15 градусов в вертикальной (прибор 11).

Приемопередающее устройство содержит электронные блоки, которые образуют передающую и приемную схемы эхолота. Здесь же размещена схема контроля за исправностью основных узлов эхолота. П.у. также служит для кабельной связи приборов комплекта эхолота между собой (прибор 16).

Электронная часть ЦУГа содержит электронные блоки, обеспечивающие работу цифрового указателя глубин. К функциональному узлу ЦУГ относятся приборы 4Б, 11 и 16А(прибор 16А).

Кабельная коробка – это кабельная коробка, предназначенная для соединений гидроакустической антенны с прибором 16 (прибор Я).

Ревун, предназначенный для подачи звукового сигнала о выходе судна на заданную глубину( прибор Р).

Эхолот М-3Б характеризуется следующими техническими данными:

- самописец имеет 3 диапазона: 0-50, 40-90 и 0-500 м. Кроме того, имеется диапазон “ малые глубины” (МГ) – менее 10 м;

- в самописце можно устанавливать медленную или быструю (в два раза большую) протяжку бумаги при измерении глубин в одном и том же диапазоне: 20 или 40 мм в мин в диапазонах 0-50 и 40-90 м; 2 или 4 м в мин в диапазоне 0-500м; длина бумажной ленты в рулоне 20 м;

- для определения диапазона, в котором производилась запись глубины самописцем, служат следующие признаки:

диапазон 0-50 м – наличие нулевой (сплошной) линии и линии условной отметки (пунктирной), расположенной над нулевой;

диапазон 40-90 м - отсутствие и нулевой линии, и линии условной отметки;

диапазон 0-500 м – наличие только нулевой линии;

- в эхолоте М-3Б возможна одновременная работа самописца (прибор 4), цифрового указателя глубин ( прибор 4Б, 11,16А) и прибора сигнализации глубины (прибор 4Г); при этом управление работой осуществляется с прибора 4; если самописец будет включен, управление автоматически переводится на прибор 4Б (в приборе 4 высвечивается надпись “Включен указатель”); при отключенных самописце и цифровом указателе работой эхолота управляет прибор 4Г;

- индикация глубин на табло ЦУГ выполняется с дискретностью 0,1м;

- световая звуковая сигнализация подается о выходе судна на глубину, которая устанавливается вручную на приборе сигнализации глубины (4Г) в следующих фиксированных значениях: 1; 2; 5; 20; 50 и 100м;

- инструментальная ошибка измерения глубин не превышает +/- 0,2 – 0,3м на глубинах менее 20м и +/- ( 1-1,5)% на глубинах более 20м;

- эхолот рассчитан на работу при скорости судна до 40 уз., бортовой качки до 10 градусов и килевой качке до 3 градусов;

- в эхолоте имеется схема контроля за работой основных блоков.

Эксплуатация эхолота М-3Б

Управление работой эхолота может производится с самописца (прибор 4), с указателя (прибор 4Б) – при отключенном самописце или с прибора сигнализации глубины (прибор 4Г) – при отключенных самописце и указателя. При всех включенных приборах (4, 4Б и 4Г) управление работой эхолота осуществляется только с самописца (прибор 4), при этом на указателе (прибор 4Б) зажигается надпись “Включен прибор 4”; на приборах горят лампы подсветки управления.

При отключенном самописце (прибор 4) управление работой эхолота осуществляется с указателя (прибор 4Б). В самописце на это время горит надпись “Включен указатель”.
