6.2. Огибающая, мгновенная фаза и мгновенная частота узкополосного случайного процесса
Комплексный сигнал можно представить в форме [6]:
(6.20)
где называют огибающей сигнала, (6.21)
а мгновенной фазой сигнала.
Здесь s(t) = A(t)∙cos φ(t); s*(t) = A(t)∙ sin φ(t)
Функция φ(t) называется мгновенной фазой сигнала.
Производная от мгновенной фазы сигнала по времени называется мгновенной частотой сигнала:
(6.22)
Например, для гармонического сигнала [6]:
В общем случае мгновенная частота изменяется во времени.
Из (6.21) следует, что A(t) ≥ s(t), причем равенство достигается в моменты времени, когда s*(t) = 0. В этих точках производная A(t) совпадает с производной сигнала s(t):
(6.23)
Следовательно, при s*(t) = 0, огибающая A(t) касается сигнала s(t).
Функция cos(φ(t)) называется высокочастотным заполнением сигнала.
Процесс формирования сигнала на основе огибающей A(t) и фазы φ(t) показан на рис. 6.6.
Рис. 6.6. Временное представление огибающей и высокочастотного заполнения
Если мгновенная частота колеблется вокруг среднего значения ωср, то можно записать:
(6.24)
где Θ(t) – называется мгновенной начальной фазой сигнала.
Выражение (6.24) удобно для описания узкополосных сигналов. В этом случае основная часть спектра амплитуд сосредоточена в относительно узкой, по сравнению с A(t) и φ(t), полосе частот. При этом A(t) и φ(t) изменяются медленно по сравнению с cos(ωср∙t). Такие сигналы называются квазигармоническими. У случайных сигналов и помех A(t), φ(t), ω(t), ωср(t) и Θ(t) являются случайными функциями времени.
7. Корреляционная функция детерминированных сигналов
7.1. Автокорреляция вещественного сигнала
Греческое слово «корреляция» обозначает связь между различными процессами и явлениями. Автокорреляцией называется согласование сигнала s(t) с собственной запаздывающей версией s(t-τ). Автокорреляционная функция (АКФ) действительного вещественного сигнала s(t) конечной длительности определяется следующим образом:
(7.1.)
Автокорреляционная функция BS(τ) дает меру похожести сигнала с собственной копией, смещенной на τ единиц времени. Переменная τ играет роль параметра сканирования или поиска.
Если сигнал s(t) является периодическим с периодом Т0, то автокорреляционную функцию следует выражать следующим образом:
(7.2)
Таким образом, значение автокорреляционной функции в нуле периодического сигнала равно средней мощности сигнала.
Разделив BS(τ) на BS(0), получим нормированную корреляционную функцию, которая имеет обозначение RS(τ).
В системах связи для передачи сигналов широко используются видеоимпульсы прямоугольной формы. Для таких сигналов АКФ имеет вид
. (7.3)
Энергия такого видеоимпульса равна
ES = Am2 И (7.4)
Важным параметром сигнала s(t) является длительность его АКФ, называемая интервалом корреляции τk. Он определяется как отношение площади, ограниченной АКФ сигнала s(t), к энергии сигнала
Свойства автокорреляционной функции вещественного сигнала:
1. BS(τ) – четная; BS(τ) = BS (-τ) (симметрия по τ относительно 0);
2. BS(0) – max; , т.е. в нуле равно энергии сигнала;
3. BS(τ) ≤ BS(0), корреляционная функция является убывающей функцией модуля τ, т. е.
4.– интервал корреляции случайного процесса, характеризует ширину графика функции корреляции:
|| k – то значения коррелированны,
|| > k – то значения не коррелированны.
R() = В() / В(0) – коэффициент корреляции, R() 1.

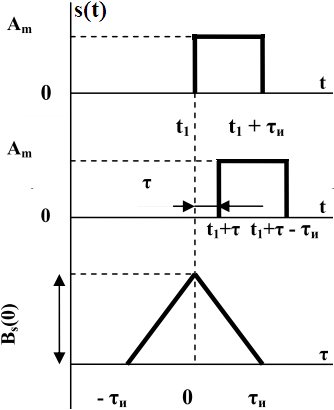

Процедура нахождения АКФ представлена на рис. 7.1, где видно, что АКФ прямоугольного видеосигнала является равнобедренным треугольником, и ее длительность равна удвоенной длительности импульса.
Если же сигнал s(t) задается в виде пачки n импульсов, сдвинутых один относительно другого на время Т, то максимальное значение BS(τ) при τ = 0 равно произведению энергии одного импульса на количество импульсов (см. рис. 7.2).
Рис. 7.1. Нахождение АКФ прямоугольного видеоимпульса
Для оценки степени связи между двумя различными сигналами s1(t) и s2(t) используется взаимная корреляционная функция (ВКФ) В12(τ)
(7.5)
Рассмотренная выше автокорреляционная функция BS(τ) является частным случаем функции В12(τ), когда s1(t) = s2(t) = s(t).
Необходимо также отметить, что В12(τ) является асимметричной функцией относительно оси ординат и не всегда достигает максимума при τ = 0.

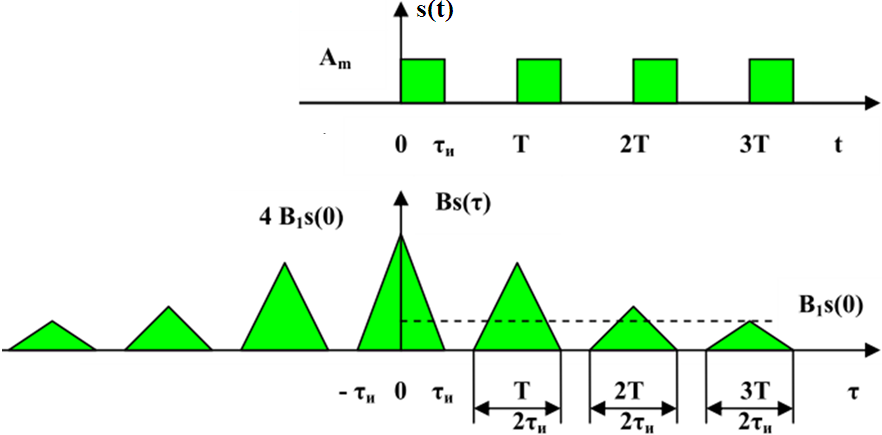

Рис. 7.2. Автокорреляционная функция пачки импульсов
