12.3. Цепи с конечной импульсной характеристикой (ких-цепи)
Предположим, что импульсная характеристика некоторой цепи h[n] имеет конечную длину N, т.е. h[n] ≠ 0, 0 ≤ n ≤ N - 1. Тогда свертка (12.10) принимает вид конечной суммы
и может быть записана в виде разностного уравнения
y[n] = b0x[n] + b1x[n - 1] + b2x[n - 2] + … + bN -1x[n - N + 1]. (12.12)
Вычисление каждого значения выходного сигнала требует учета текущего и N - 1 предшествующих отсчетов входного сигнала и может быть выполнено цепью, структурная схема которой показана на рис. 12.3. Такие цепи называются трансверсальными, или цепями с конечной импульсной характеристикой (КИХ-цепями).
Рис. 12.3. Структура цепи с конечной импульсной характеристикой
Комплексная частотная характеристика КИХ-цепи имеет вид полинома порядка N - 1 относительно e-jω:
Таким образом, КИХ-цепь умножает спектральную плотность входной последовательности на полином.
12.4. Рекурсивные цепи
Другой важный для практики класс дискретных ЛИС-цепей составляют цепи, которые не умножают, а делят спектральную плотность входной последовательности на полином некоторого порядка M - 1 относительно e-jω. Обозначим этот полином A(ejω) = α0 + α1e-jω + α2e-j∙2ω + … + αM-1e-j∙(M-1)ω, тогда спектральные плотности входной и выходной последовательностей связаны выражением Y(ejω) = X(ejω) / A(ejω), следовательно, X(ejω) = Y(ejω) A(ejω), откуда по аналогии с (12.3) можно записать
x[n] = α0y[n] + α1y[n - 1] + α2y[n - 2] + … + αM-1y[n - M + 1].
Решая это уравнение относительно выходного сигнала, получаем
откуда, вводя обозначения b = 1/α0, αi = -αi/α0, находим окончательно разностное уравнение рекурсивной цепи
y[n] = bx[n] + α1y[n - 1] + α2y[n - 2] + … + αM-1y[n - M + 1],
структура которой показана на рис. 12.4.

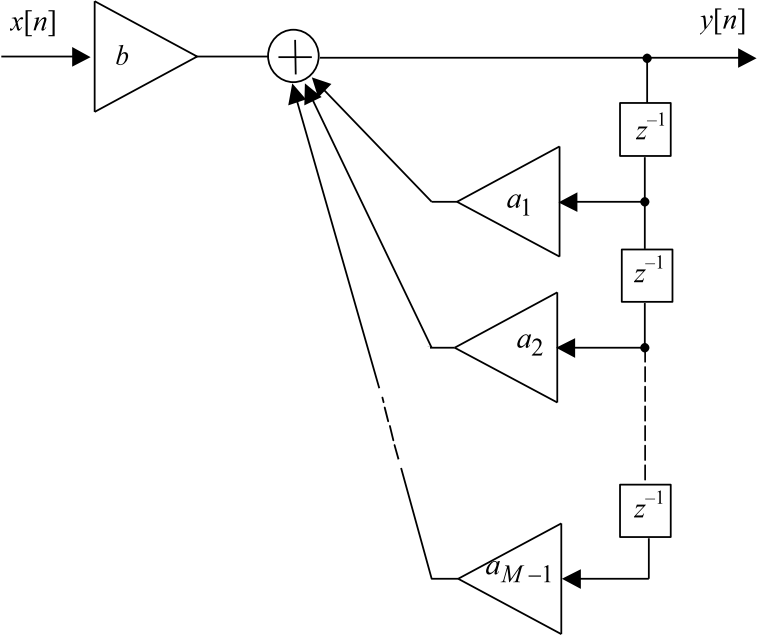

Рис. 12.4. Структура рекурсивной цепи
12.5. Устойчивость лис-цепей
Обычно к ЛИС-цепям предъявляется требование устойчивости. Напомним, что линейная цепь называется устойчивой, если отклик на воздействие, ограниченное по модулю, также ограничен.
Для устойчивости ЛИС-цепи необходимо и достаточно, чтобы ее импульсная характеристика была абсолютно суммируемой, т.е. выполнялось условие [7]
(12.13)
Очевидно, для импульсных характеристик конечной длины это условие выполняется всегда, поэтому КИХ-цепи всегда устойчивы.
Рекурсивные цепи могут быть неустойчивыми из-за наличия обратных связей. Анализ устойчивости ЛИС-цепей основан на использовании z-преобразования, которое формально может быть получено из преобразования Фурье заменой величины ejω на комплексное переменное z:
(12.14)
z-преобразование может сходиться для одних значений комплексного переменного z и расходиться для других. Множество точек комплексной z-плоскости, в которых z-преобразование сходится, называется областью сходимости. Для абсолютно суммируемой импульсной характеристики область сходимости ее z-преобразования содержит единичную окружность. Если цепь является физически реализуемой (каузальной), то она устойчива в том и только в том случае, если все полюсы ее передаточной функции
по модулю меньше единицы, т.е. находятся внутри единичной окружности.
Самый широкий класс ЛИС-цепей конечного порядка образуют цепи, структура которых может быть сведена к каскадному соединению трансверсальной и рекурсивной частей, что соответствует разностному уравнению вида
y[n] = b0x[n] + b1x[n - 1] + b2x[n - 2] + … + bN-1x[n - N + 1] +
+ α1y[n - 1] + α2y[n - 2] + … + αM-1x[n - M + 1] =
(12.15)
откуда следует выражение для КЧХ дробно-рационального вида
(12.16)
В общем случае ЛИС-цепь конечного порядка с КЧХ вида (12.16) имеет бесконечно длинную импульсную характеристику (БИХ), но если полином-числитель делится на знаменатель без остатка, то результатом деления оказывается полином и импульсная характеристика имеет конечную длину (таковы, например, КИХ-фильтры на основе частотной выборки, см. далее).
