11.3. Порядок проведения работы
11.3.1. Используя методические указания, плакаты и кинофильмы, изучить общее устройство, назначение и схемы работ грейдер-элеваторов.
11.3.2. Индивидуально, по указанию преподавателя, изучить назначение и устройство одного из основных узлов грейдер-элеватора.
11.3.3. Обосновать применение грейдер-элеваторов при разработке грунтов I-III категории и указать на дополнительные меры при работе их на грунтах IV категории.
11.3.4. Определить производительность грейдер-элеватора при заданных условиях работы по указанию преподавателя.
11.4. Содержание отчёта
Лабораторная работа № 11.
1. Название работы.
2. Цель работы.
3.Краткое описание общего устройства и назначения грейдер-элеватора.
4. Подробное описание одного из узлов и обоснование применения грейдер-элеватора при работе по заданной схеме с определением производительности.
5. Выводы.
Лабораторная работа № 12
Изучение конструкции и определение основных параметров
ленточных конвейеров
12.1. Цель работы
Целью работы является изучение устройства и принципа работы ленточных конвейеров, используемых при проведении дорожных работ и в качестве рабочих органов дорожных машин, а также теоретическое и экспериментальное определение некоторых их параметров.
12.2. Общие сведения
При выполнении работы необходимо иметь в виду, что ленточные конвейеры являются машинами непрерывного транспортирования в горизонтальном и наклонном до 18…22° (для гладкой ленты) сыпучих, пластичных и мелкоштучных материалов.
В дорожном строительстве применяются передвижные и стационарные ленточные конвейеры. Передвижные перемещают материал на расстояние 5...20 м, а стационарные до нескольких сотен метров.
Достоинством этих конвейеров являются простота конструкции, малый собственный вес, высокая надежность работы и удобство в эксплуатации.

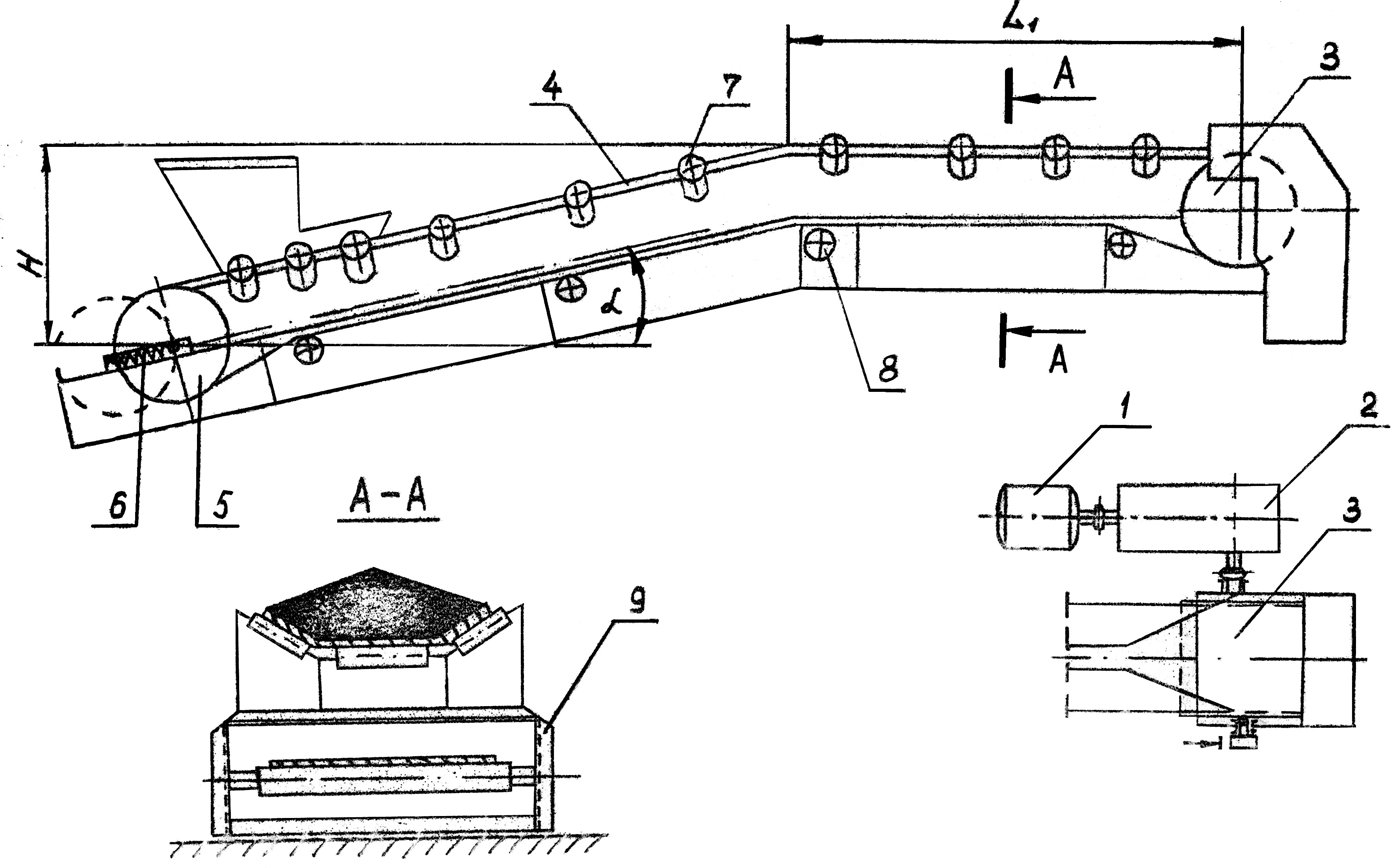

Гибкая бесконечная лента 4 конвейера (рис.12.1), лежащая на роликоопорах 7 рабочей и 8 холостой ветвей, огибает приводной 3 и натяжной барабаны 5. Для натяжения ленты служит винтовое устройство 6. Вал барабана 3 через редуктор 2 соединен с двигателем 1. Роликоопоры и барабаны конвейера смонтированы на станине 9.
Лента несет на себе перемещаемый материал и в то же время служит тяговым элементом, воспринимающим натяжение от приводного барабана. Наиболее часто применяются прорезиненные тканевые ленты, состоящие из нескольких слоев прорезиненной хлопчатобумажной ткани и покрытые резиновыми обкладками. Ширина и число прокладок лент стандартизированы. Серийно выпускаемые ленточные конвейеры имеют ширину ленты до 2 м при скоростях движения от 1 до 3 м/с.
Рис.12.1. Схема устройства ленточного конвейера
Производительность ленточного конвейера
, или ,
где ‑ площадь поперечного сечения слоя материала на ленте, ;
для гладкой ленты , желобчатой , (В ‑ ширина ленты, м);
‑ скорость движения ленты, м/с;
‑ плотность транспортируемого материала, .
Производительность конвейера при перемещении штучных грузов
, кг/ч,
где ‑ расстояние между центрами тяжести грузов, м;
‑ масса одного груза, кг.
Если производительность конвейера является заданной, то требуемую ширину ленты подбирают по формуле
, м,
где ‑ коэффициент, учитывающий снижение производительности при установке конвейера в наклонном положении под углом ; при ; при и при .
При работе конвейера мощность расходуется на перемещение материала и на преодоление сопротивления холостого хода ленты с учетом коэффициента , учитывающего влияние длины L конвейера; при ; при ; при . Мощность на валу приводного барабана
.
Мощность определяется по формуле
, кВт,
где ‑ высота подъема материала, м;
‑ горизонтальная проекция конвейера, м,
,
‑ длина горизонтального участка конвейера;
‑ общий коэффициент сопротивления движение материала, равный 0,03...0,04.
Мощность, расходуемая на холостой ход ленты:
, кВт,
‑ коэффициент сопротивления, зависящий от ширины ленты, .
Требуемая мощность двигателя
,
где ‑ КПД привода барабана, .
