4.5. Моделирование процессов реализации внедрения ложного dns-сервера
4.5.1. Внедрение ложного dns-сервера
Основой данной атаки является то, что злоумышленник перехватывает запрос атакуемого хоста к настоящему DNS-серверу. Благодаря этому он решает задачу подбора номера порта, с которого отправлен запрос. Перед ним ставится задача определить идентификатор запроса, однако в большинстве систем этот идентификатор либо равен единице, либо имеет близкий порядок. Поэтому, отправив несколько ответов с разными идентификаторами, злоумышленник может рассчитывать на успех атаки.
Смоделируем данную атаку с помощью сети Петри-Маркова. Обозначения элементов этой сети приведены ниже, si — позиции, tj — переходы:
s1 — злоумышленник готов к проведению атаки и ожидает запроса от атакуемого хоста к DNS-серверу,
s2 — атакуемый хост готов,
t1 — ожидание передачи запроса атакуемого хоста к DNS-серверу,
s3 — требуемый запрос перехвачен,
t2 — анализ запроса и формирование ответа,
s4 — необходимый ответ сформирован,
t3 — отправка ответа атакуемому хосту,
s5 — ответ отправлен,
t4 — прием атакуемым хостом ложного ответа и изменение его таблицы имен,
s6 — соединение атакуемого хоста с ложным сервером осуществлено.
Вид данной сети представлен на рис. 4.20.
Рис. 4.20. Вид сети Петри-Маркова процесса реализации внутрисегментного внедрения ложного DNS-сервера
На этой сети позиции не имеют инцидентные дуги, поэтому вероятности перемещения из них в переходы равны единице.
Элементы матрицы, определяющие логические функции срабатывания сети, могут быть записаны (без учета направленности дуг графа) следующим образом:
Для сети Петри-Маркова процесса реализации внутрисегментного внедрения ложного DNS-сервера имеет место следующая система интегро-дифференциальных уравнений [60,62]:
(4.16)
Полагаем, что плотности распределения вероятностей являются экспоненциальными зависимостями и имеют вид (4.2) при i1,…,7; j1,...,5.
Применяя пуассоновское приближение, получаем среднее время перемещения по сети Петри-Маркова из начальной позиции до конечного перехода и вероятность этого перемещения:
13243546576,
(4.17)
где исходные параметры атаки принимают следующие значения:
2115,5 с — среднее время запуска и настройки злоумышленником программы для реализации атаки,
21320,1 c,
430,2 с — средние времена соответственно пересылки и обработки пакетов.
Таким образом, среднее время перехода по всей сети 16,25 с, а зависимость вероятности реализации атаки от времени приобретает вид, представленный на рис. 4.21.
P(t)1et/16,25
P(t)

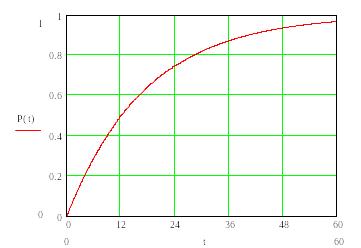

Рис. 4.21. Зависимость вероятности реализации внутрисегментного внедрения ложного DNS-сервера от времени
4.5.2. Межсегментное внедрение ложного dns-сервера
При реализации данной атаки злоумышленник не имеет возможности перехватить запрос атакуемого хоста к настоящему DNS-серверу. Перед ним ставится задача определить номер порта, с которого отправлен запрос и идентификатор запроса, однако в большинстве систем этот идентификатор либо равен единице, либо имеет близкий порядок. Поэтому, отправив несколько ответов с разными идентификаторами и номерами порта, злоумышленник может рассчитывать на успех атаки.
Смоделируем данную атаку с помощью сети Петри-Маркова. Обозначения элементов этой сети приведены ниже, si — позиции, tj — переходы:
s1 — атакуемый хост готов,
t1 — ожидание передачи запроса атакуемого хоста к DNS-серверу,
s2 — атакуемый хост отправил запрос к DNS-серверу и ожидает ответа,
s3 — злоумышленник сформировал и отправляет атакуемому хосту ложные DNS-ответы,
t2 — прием атакуемым хостом ложного ответа и изменение его таблицы имен,
s4 — соединение атакуемого хоста с ложным сервером осуществлено.
Вид данной сети представлен на рис. 4.22.
Рис. 4.22. Вид сети Петри-Маркова процесса реализации межсегментного внедрения ложного DNS-сервера
Элементы матрицы, определяющие логические функции срабатывания сети, могут быть записаны (без учета направленности дуг графа) следующим образом:
Для данной сети Петри-Маркова имеет место следующая система интегро-дифференциальных уравнений [60,62]:
(4.18)
Полагаем, что плотности распределения вероятностей являются экспоненциальными зависимостями и имеют вид (4.2) при i1,…,4; j1,...,2.
Применяя пуассоновское приближение, получаем среднее время перемещения по сети Петри-Маркова из начальной позиции до конечного перехода и вероятность этого перемещения:
11132,
(4.19)
где исходные параметры атаки принимают следующие значения:
2115,5 с — среднее время запуска и настройки злоумышленником программы для реализации атаки,
11220,2 c, 321 с — средние времена соответственно пересылки и обработки пакетов.
Таким образом, среднее время перехода по всей сети 17,53 с, и зависимость вероятности реализации этапа от времени приобретает вид, представленный на рис. 4.23.
P(t)1et/17,53
P(t)
Рис. 4.23. Зависимость вероятности реализации межсегментного внедрения ложного DNS-сервера от времени
