Глава 4. Аналитическое моделирование процессов реализации угроз удаленного доступа к элементам иткс
4.1.Моделирование процессов реализации сетевого анализа
4.1.1. Сниффинг пакетов в сети без коммутаторов
Рассмотрим пассивную атаку, которая, как правило, является подготовительным этапом при реализации многих активных сетевых атак. В том случае, если вместо коммутаторов в сети установлены концентраторы, полученные пакеты рассылаются всем компьютерам в сети, а затем компьютеры определяют для них этот пакет или нет.
Если злоумышленник получит доступ к компьютеру, который включен в такую сеть, или получит доступ к сети непосредственно, то вся информация, передаваемая в переделах сегмента сети, включая пароли, станет доступной ему [40]. Злоумышленник может поставить сетевую карту в режим прослушивания и будет принимать все пакеты независимо от того, ему ли они предназначались.
Несанкционированное прослушивание сети и наблюдение за данными производится при помощи специальной программы — пакетного сниффера, который осуществляет перехват всех сетевых пакетов сегмента, за которым идет наблюдение. Перехваченные таким сниффером данные могут быть использованы злоумышленниками для получения доступа к сервисам системы на правах легального пользователя.
Смоделируем данную атаку с помощью сети Петри-Маркова [19,60,61]. Здесь и далее, если не указано другое, C — хост злоумышленника, A и B — атакуемые хосты. Приведем обозначения элементов сети. Здесь si — позиции, tj — переходы:
s1 — атакуемые хосты готовы,
s2 — C физически готов к перехвату трафика (он находится в исследуемом сегменте сети без коммутаторов, анализатор трафика запущен и настроен),
t1 — передача пакета между A и B, перехват пакета,
s3 — пакет перехвачен,
t2 — анализ пакета, извлечение полезных данных,
s4 — необходимые данные (пароль, имя пользователя) извлечены из пакета.
Вид данной сети представлен на рис. 4.1.
Рис. 4.1. Вид сети Петри-Маркова для внутрисегментного прослушивания трафика
На этой сети позиции не имеют инцидентные дуги, поэтому вероятности перемещения из них в переходы равны единице.
Элементы матрицы, определяющие логические функции срабатывания сети, могут быть записаны (без учета направленности дуг графа) следующим образом:
Поскольку полушаг из перехода в позицию срабатывает мгновенно, то динамика срабатывания сети определяется только вероятностями срабатывания сети (перемещения из состояния в переход) и плотностями распределения времени нахождения процесса в каждом состоянии. Тогда в данной сети достаточно рассмотреть процесс перехода из начального состояния s1 в конечный переход t2.
Для данной сети Петри-Маркова имеет место следующая система интегро-дифференциальных уравнений [60,62]:
(4.1)
где fsitj(t) — плотность вероятности времени перемещения из состояния si к переходу tj,
sitj(t) — соответствующий закон распределения,
ij — вероятность срабатывания перехода, причем вероятности срабатывания всех переходов на данной траектории не зависят от времени, вероятность перемещения по всей сети рассчитывается по формуле
dij — все полушаги сети.
Полагаем, что плотности распределения вероятностей являются экспоненциальными зависимостями и имеют вид:
fsitjijeijt, (4.2)
где ij1/ij, ij (i1,…,4; j1,…,3) — средние времена вышеперечисленных действий соответственно.
Согласно предельной теореме, для редеющих событий при последовательном разрежении стационарного ординарного потока результирующий поток с увеличением числа разрежений приближается к простейшему. Таким образом, результирующий поток является экспоненциальным, так как экспоненциальный поток и есть простейший.
Расчет с применением прямого и обратного преобразования Лапласа получается весьма громоздким, поэтому целесообразно применять пуассоновское приближение для плотностей распределения вероятностей времени перемещения в переходы сети Петри-Маркова [3,60,64]. Применяя пуассоновское приближение, получим среднее время перемещения по сети Петри-Маркова из начальной позиции до конечного перехода и вероятность этого перемещения:
2132,
(4.3)
где исходные параметры атаки принимают следующие значения:
2111,5 с — среднее время запуска и настройки программы-анализатора трафика,
110,5 с — среднее время передачи достаточного для анализа количества пакетов по сети (например, всех пакетов, содержащих символы пароля сервиса telnet),
320,1 с — среднее время анализа пакетов и выявления необходимых данных.
Таким образом, среднее время перехода по всей сети есть 11,7 с, а зависимость вероятности реализации атаки от времени приобретает вид, представленный на рис. 4.2.
P(t)1et/11,7
P(t)

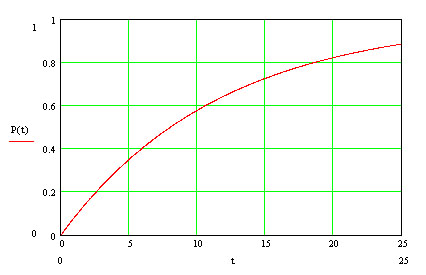

Рис. 4.2. Зависимость вероятности реализации внутрисегментного прослушивания трафика от времени
Рассмотрим вероятностные характеристики реализации данной атаки с учетом применения мер противодействия.
1. Применение коммутаторов в сети. При применении коммутаторов в сети реализация данной схемы прослушивания трафика становится невозможной, поскольку коммутатор самостоятельно определяет и перенаправляет приходящие пакеты непосредственно адресату. Для данной сети это выражается в том, что вероятность 21 срабатывания перехода d21 стремится к нулю (210), а, следовательно, дальнейшая реализация атаки невозможна.
2. Одноразовые пароли. Если целью атаки является перехват пароля с целью последующего входа в систему с правами другого пользователя, то такая мера позволяет избежать повторного входа в систему злоумышленником. Несмотря на то, что пакет, содержащий пароль, будет перехвачен, а пароль выявлен с помощью анализатора паролей, злоумышленник уже не сможет им воспользоваться. Вероятность 32 перехода d32 стремится к нулю (320).
3. Криптозащита (шифрование пакетов). В случае шифрования трафика злоумышленнику не удастся за приемлемое время проанализировать содержимое перехваченных пакетов, а, следовательно, применить перехваченную информацию в своих целях. Для данной сети шифрование пакетов влечет стремление среднего времени 32 перехода d32, а, следовательно, и времени прохождения по всей сети к бесконечности.
