16.2. Переговорний пристрій
Переговорний пристрій Р-174 призначений для внутрішнього телефонного зв'язку між членами екіпажа машини, для виходу командира машини, навідника й механіка-водія на зовнішній зв'язок через радіостанцію й прослуховування радіоприймача. При роботі з апаратурами використовуються шоломофони ТШ4, що мають низькоомні ларинготелефонні гарнітури ГВШ-Т-13.
У комплект переговорного пристрою, установленого в машині, входять прилади БВ34, БВ35, БВ37, МТ2 і РП.
Прилад БВ34 командира машини установлений на огородженні лебідки перед сидінням командира машини. До нього приєднаний прилад МТ2 (нагрудний перемикач) з кабелем довжиною 2,2 м.
Прилад БВ35 навідника установлений усередині машини на даху між люками механіка-водія й командира машини. До нього приєднаний прилад МТ2 з кабелем довжиною 2,2 м.
Прилад БВ37 механіка-водія установлений на ніші першого лівого колеса ліворуч від сидіння механіка-водія. До нього приєднаний прилад МТ2 з кабелем довжиною 1,2 м.
Прилад
РП (прохідне рознімання)
стрільця-кулеметника
установлений на ніші другого лівого
колеса. До нього під`єднаний прилад МТ2
з кабелем довжиною 1,2 м. Прилад РП
стрільця-кулеметника
установлений
на ніші другого правого колеса. До нього
приєднаний прилад МТ2 с кабелем
довжиною 1,2 м.
Прилад РП (додатковий) установлений на перегородці відділення силової установки. До нього приєднаний прилад МТ2 з кабелем довжиною 2,2 м.
Прилади МТ2 упаковані в спеціальні сумки, що перебувають у безпосередній близькості від приладів БВ34, БВ35, БВ37 і РП.
У машині встановлені п'ять шоломофонів: три — у сумці на сидіння командира машини й два у сумці під одномісним лівим сидінням.
16.2.1. Загальний пристрій
Переговірний пристрій виконаний у вигляді окремих приладів, електрично з'єднаних між собою й із засобами радіозв'язку, установленими в машині, за допомогою
Рис. 16.5. Прилад БВ34
кабелів і джгутів проводів, що кінчаються розетками роз`ємів. Розетки сполучних кабелів і джгутів з`єднуються з відповідними вилками роз`ємів , установленими на приладах.
Загальний вид приладу БВ34 і розташування органів керування показані на рис, 16.5.
Загальний вид приладу БВ35 і розташування органів керування показані на мал. 16.6.
Конструкція приладів забезпечує захист від пилу і бруду.
Для запобігання від впливу зовнішніх механічних навантажень до корпусів приладів (крім приладу МТ2) приклепано прокладки з багатошарової прогумованої тканини, що виконують роль амортизаторів.
З'єднання приладів з корпусом машини виконуються через тросики металізації, що мають кабельні наконечники.
Всі органи керування переговорним пристроєм розташовані на передніх панелях приладів БВ34 і БВ35.
Прилад БВ34 має наступні органи керування:
перемикач роду робіт на чотири робочих положення: ВР, Рст1, Рст2 і Прм;
перемикач ВОДІЙ, що має два робочі положення: ВР і Рст1;
перемикач БС-ОТКЛ, що включає живлення на комплект переговорного пристрою;
кнопка ВИКЛИК посилки виклику на радіостанції;
регулятор гучності ГРОМК., що забезпечує регулювання напруги, що подається на телефони абонентів.
Прилад БВ35 має один орган керування —перемикач виду робіт на чотири робочих положення: ВР РСт1 РСт2, Прм.

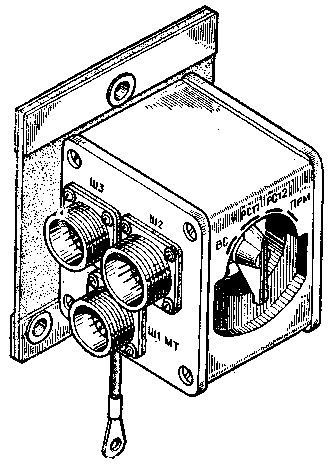

Рис. 16.6. Прилад БВ35
