16. Засоби зв'язку
Машина обладнана засобами зовнішнього й внутрішнього зв'язку. Для забезпечення зовнішнього зв'язку призначені радіозасоби, що складаються з радіостанції Р-173 і радіоприймача Р-173П, а для забезпечення внутрішнього зв'язку - переговорний пристрій Р-174 із шоломофонами ТШ4.
Електроживлення засобу зв'язку одержують від бортової мережі машини через запобіжники з табличками РАЦІЯ й ТПУ.
Радіостанція Р-173 і радіоприймач Р-173П працюють на одну загальну антену.
Перелік встановлених на машину засобів зв'язку зазначений у формулярах (або паспортах) на конкретні засоби зв'язку, що входять у комплект експлуатаційних документів машини.
16.1. Радіозасоби
Прийомопередатчик радіостанції Р-173 і радіоприймач Р-173П розміщені у відділенні керування праворуч від командира машини на спеціальних кронштейнах. Антенний пристрій і блок антенних фільтрів Р-173-14 (БАФ) змонтовані в правій задній частині корпуса машини: антена на даху, а БАФ - на бічній стінці ніші акумуляторних батарей.
Ящик ЗИП радіоприймача розміщений на ніші 3-го правого колеса.
Ящик ЗИП радіостанції розміщений між нішами 1-го й 2-го правих коліс під патронними коробками. Над багатомісними сидіннями усередині корпуса машини за допомогою ременів закріплене укладка основних і запасних антенних штирів у чохлі.
16.1.1. Характеристика й загальна будова радіозасобів
Радіоприймач Р-173П призначений для прийому телефонної інформації. Радіозасоби забезпечують дальність зв'язку на пересічній місцевості при роботі на основну штирову антену довжиною 3 м, орієнтовно 20 км.
Допускається робота на штирові 1 і 2 м і аварійну антени на зближених відстанях.
Характеристика
Кількість робочих частот 1840
Кількість заздалегідь підготовлених частот 10
Крок сітки частот, кгц 1
Потужність передавача, Вт, не менш 25
Час перебудови ЗПЧ, с, не більше 3
Маса прийомопередатчика радіостанції, кг 30
Маса радіоприймача Р-173П, кг 15
Корпуса прийомопередатчика й радіоприймача захищені від потрапляння пилу і води. Для захисту від впливу механічних навантажень вони встановлені на амортизаційні рами.

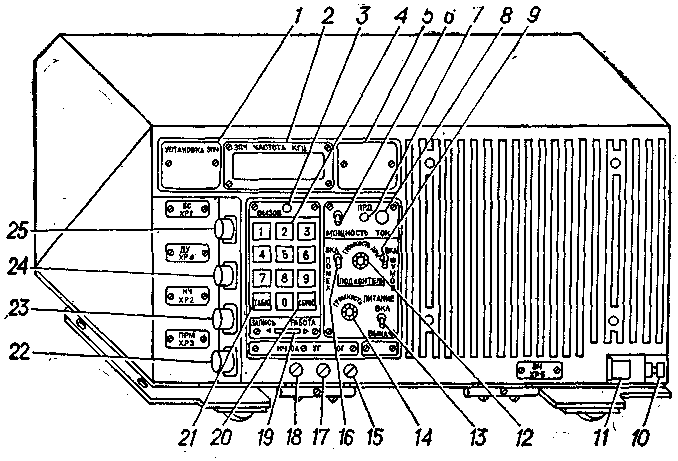

Рис. 16.1. Радіостанція Р-173:
1 — пам'ятка УСТАНОВКА ЗПЧ; 2 -табло ЗПЧ ЧАСТОТА кГц для цифрової індикації ЗПЧ і робочої частоти; 3 — світловий індикатор тонального виклику ВИКЛИК; 4 — десять кнопок вибору й підготовки ЗПЧ; 5 — планка для олівцевих позначок; 6 - тумблер ПОТУЖНІСТЬ для переведення радіостанції в режим повної або малої потужності; 7 — світловий індикатор режиму передачі ПРД; 8 — кнопка ТОН для посилання тонального виклику; 9 — тумблер ПОДАВИТЕЛЬ ШУМІВ; 10 — клема корпуса для підключення до корпуса машини; 11 — високочастотний роз`єм ВЧ ХР5 для підключення антени або БАФ; 12 — ручка ГУЧНІСТЬ ПРМ для регулювання гучності сигналу радіоприймача Р-173П; 13 — тумблер включення живлення радіостанції ЖИВЛЕННЯ; 14 — ручка регулятора гучності ГУЧНІСТЬ; 15, 17, 18 — пробки; 16 — тумблер ПОДАВИТЕЛЬ ПЕРЕШКОД; 19 — фіксатор ЗАПИС-РОБОТА; 20 - кнопка СКИДАННЯ для стирання ЗПЧ; 21 — кнопка ТАБЛО для включення табло 2; 22 — роз`єм ПРМ ХРЗ для підключення радіоприймача Р-173П; 23 — роз`єм НЧ ХР2 для підключення переговорного пристрою; 24 — роз`єм ДУ ХР4 для підключення живлення БАФ; 25 — роз`єм БС ХР1 для підключення плюсової шини бортової мережі машини
Всі органи керування й контролю розташовані на передніх панелях прийомопередатчика й радіоприймача.
Загальний вигляд прийомопередатчика й розташування органів керування показані на мал. 16.1.
Загальний вигляд радіоприймача й розташування органів керування показані на мал. 16.2.

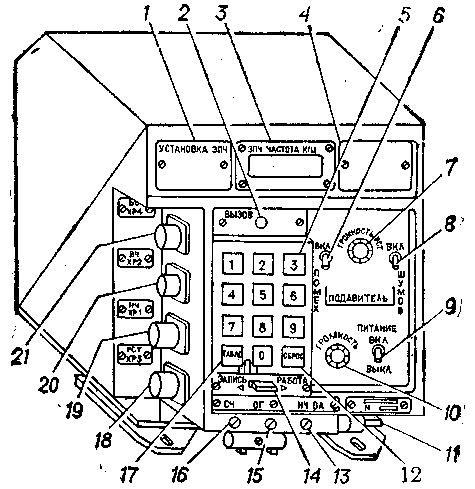

Рис. 16.2. Радіоприймач Р-173П: 1 — пам'ятка УСТАНОВКА ЗПЧ; 2 — світловий індикатор тонального виклику ВИКЛИК; 3 — табло ЗПЧ ЧАСТОТА кГц для цифрової індикації ЗПЧ і робочої частоти; 4 — планка для олівцевих позначок; 5 — десять кнопок вибору й підготовки ЗПЧ; 6 — тумблер ПОДАВИТЕЛЬ ПЕРЕШКОД; 7 - ручка ГУЧНІСТЬ PCT для регулювання сигналу радіостанції Р-173; 8 — тумблер ПОДАВИТЕЛЬ ШУМІВ; 9 — тумблер включення живлення радіоприймача ЖИВЛЕННЯ; 10 — ручка регулятора гучності ГУЧНІСТЬ; 11 — клема для підключення до корпуса машини; 12 — кнопка СКИДАННЯ для стирання ЗПЧ; 13, 15 і 16 — пробки; 14 — фіксатор ЗАПИС — РОБОТА; 17 — кнопка ТАБЛО для включення табло 3; 18 — роз`єм PCT XP3 для підключення радіостанції Р-173; 19 — роз`єм НЧ ХР1 для підключення переговорного пристрою; 20 — роз`єм ВЧ ХР2 для підключення антени або БАФ; 21 — роз`єм БС ХР4 для підключення плюсової шини бортмережі машини
