15.1.2. Генераторні установки
Генераторні установки служать для живлення всього електроустаткування й заряду акумуляторних батарей при роботі двигуна на частоті обертання більше 900 об/хв. У машині встановлені дві однакові генераторні установки, що працюють паралельно (на загальне навантаження).
Кожна генераторна установка складається з генератора з його приводом і реле-регулятора. Включення генераторних установок у роботу і їхнє вимикання виконуються вимикачами ЛЕВ. і ПРАВ. ГЕНЕРАТОР на щитку приладів.
Генератори. У відділенні силової установки на кронштейнах, закріплених жорстко на двигуні, установлені два Генератори.
Генератор (мал. 15.5) являє собою трифазну синхронну електричну машину з електромагнітним збудженням і вбудованими випрямлячами.
Технічні дані генератора:
номінальна напруга (на стороні постійного струму) 28 В;
випрямлений струм (обмежений реле-регулятором) 11-128 А.
Для підключення генератора до бортмережі на екрані генератора є вивід підключення плюсового дроту з

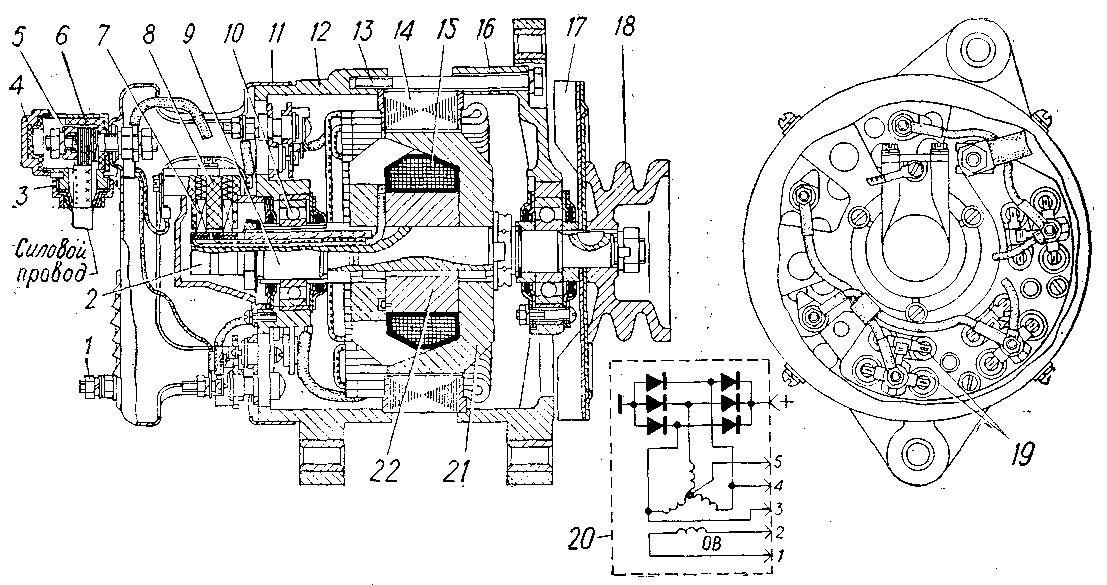

Рис.. 15.5. Генератор:
1 — вузол кріплення силового дрота; 2— контактне кільце; 3-кільцева гайка; 4— колпачкова гайка; 5 — П-образна скоба; 6 — ізоляційна шайба; 7 — щітка; 8 — щіткотримач; 9— вал ротора; 10 — шарикопідшипник; 11 — екран; 12 — кришка з боку контактних кілець; 13 — стяжний болт; 14 — статор; 15 — котушка збудження; 16 — кришка з боку привода; Р — вентилятор; 78 — шків; 19 — діод; 20 — електрична схема генератора; 21 — полюсний наконечник; 22 — втулка; ОЗ — обиотка збудження
маркуванням « + » і роз`єм типу ШР. При монтажі силового дрота « + » до генератора:
відвернути й зняти колпачкову гайку 4;
відвернути гайку кріплення П-образної скоби 5, що перебуває під колпачковой гайкою;
вставити оголений кінець жили дроту « + » під П-образну скобу до упору в ізоляційну шайбу 6. П-образна скоба повинна обжимати тільки оголену жилу дроту й не торкатися ізоляції дроту;
затягти гайку кріплення П-образної скоби зусиллям, що забезпечує щільне обтиснення жили дроту П-образної скобою;
загорнути колпачкову 4 і кільцеву 3 гайки. При цьому екрануюча обмотка дроту повинна бути закріплена між двома втулками у гайці 3;
зашплінтувати гайку 3 і 4;
закріпити силовий дріт « + » у вузлі 1 кріплення.
Попередження. Забороняється:
перевіряти справність генератора на машині при працюючому двигуні замиканням виводу «+» генератора на корпус;
пускати двигун при відключеному від генератора плюсовому дроті;
змінювати полярність приєднання акумуляторних батарей.
Привод до кожного генератора здійснюється двома ременями від шківа колінчатого вала двигуна.
Натяг ременів привода генератора регулюється поворотом генератора щодо нижніх точок його кріплення за допомогою гвинтового механізму з попереднім ослабленням і наступним затягуванням гайок стрижня генератора й нижніх болтів кріплення генератора.
Реле-регулятори. У відділенні силової установки на нішах 4-х коліс встановлені два реле-регулятори.
При включених вимикачах ЛЕВ. і ПРАВ. ГЕНЕРАТОР реле-регулятори забезпечують:
автоматична підтримка напруги генераторів у заданих межах;
автоматичне блокування стартера, тобто відключення стартера після пуску двигуна й неможливість включення стартера при працюючому двигуні;
захист генераторів від перевантажень;
відключення обмоток збудження генераторів при еприпустимому підвищенні напруги в бортмережі.
При виході з ладу будь-якого реле-регулятора справний реле-регулятор забезпечує роботу тільки одного («свого») генератора.
Технічні дані реле-регулятора, необхідні для його перевірки в майстернях ремонту електро- і радіоустаткування:
регульована напруга між виводом 2 роз`єма ШР48П2ЭШ9 і «мінусом» реле-регулятора 27—28,2 В при зміні частоти обертання ротора генератора від 3000 до 6500 об/хв і при зміні струму навантаження від 20 до 110 А (при температурі навколишнього середовища 15—35°С);
регульована напруга 26,5—28,5 В (при температурі плюс 70°С и режимі роботи, зазначеній вище);
регульована напруга 27—29 В (при температурі навколишнього середовища мінус 55°С у режимі роботи, зазначеній вище);
напруга спрацьовування реле-включення 11-15 В;
напруга спрацьовування реле стартера 11-15 В;
напруга спрацьовування реле блокування стартера 18-20,5 В;
напруга опускання реле блокування стартера не більше 5 В;
величина струму обмеження при роботі одного комплекту генераторної установки 115-128 А;
припустима різниця струмів генераторів при роботі в режимі, зазначеному вище, 40 А;
напруга спрацьовування реле захисту (відключення обмотки збудження генератора) 30-33 В;
напруга відпускання реле захисту не більше 17,5 В.
