14.1.2. Привод водометного рушія

Крутний момент до редуктора 14 (мал. 14.3) рушія передається від роздавальної коробки через вали 20 і 18 відбору потужності й карданних валів 15 і 17, з'єднаних проміжною опорою 8.

14.1.3. Привод включення водометного рушія

Привод включення водометного рушія гідравлічний і складається з гідророзподільного апарата 22 (мал. 14.3), трубок гідросистеми, гідрозамка 23 і

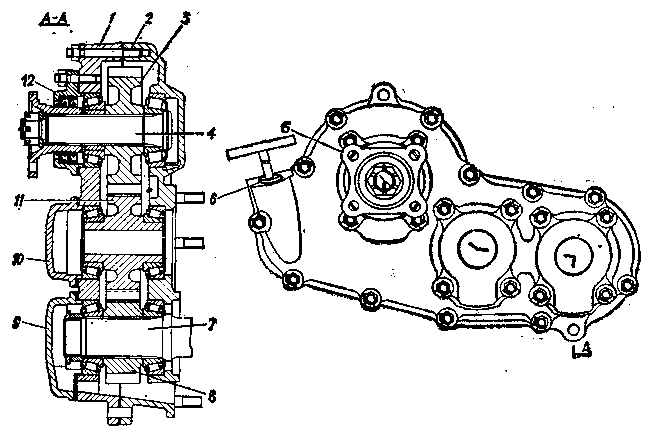

1 - кришка корпуса редуктора; 2 — корпус редуктора; 3 — провідна шестерня; 4 - ведущий вал; 5 — фланець ведущого вала; 6 — пробка; 7 — вал гребного гвинта; 8 — ведена шестірня; 9 і 10 — кришки підшипників; 11 — проміжна шестерня 12 — кришка манжет

гідроциліндра 1, установленого на кронштейні на торці корпуса механізму включення привода на водометний рушій.

Будова гідророзподільного апарата, гідроциліндра й гідрозамка викладене в розд. 12.

Включення водометного рушія здійснюється тільки на нерухомій машині при працюючому двигуні,

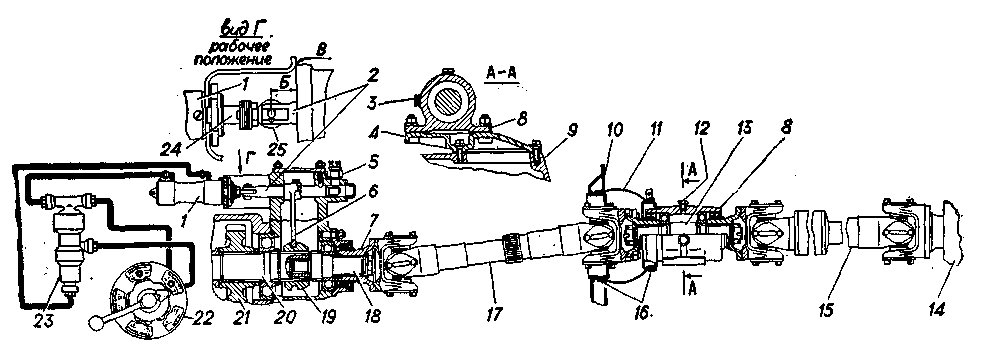

Рис. 14.3. Привод водометного рушія:

1 — гідроциліндр; 2 — шток; 3 — пробка; 4 — кронштейн проміжної опори; 5 — датчик контрольної лампи включення водометного рушія; 6 — вилка муфти включення водометного рушія; 7 — фланець: 8 — проміжна опора; 9 — картер коробки передач; 10— аркуш перегородки відділення силової установки; 11— ущільнювач; 12— пробка; 13 — вал проміжної опори; 14 — редуктор водометного рушія; 15 — задній карданний вал; 16 — хомут кріплення ущільнювача; 17 — передній карданний вал; 18 — вал відбору потужності на водометний рушій; 19 — муфта включення водометного рушія; 20 — ведений вал відбору потужності; 21 — ведена шестерня відбору потужності; 22 — гідророзподільний апарат; 23 — гідрозамок; 24 — шток гідроциліндра; 25 — болт; Б — розмір між зовнішньою площиною лапки кронштейна і віссю болта штока; В — зовнішня площина лапки кронштейна

вижатому зчепленні й відпущеній педалі подачі палива, включеній другій передачі в КП і установці важеля перемикання передач РК у нейтральне положення з місця механіка-водія переміщенням рукоятки гідророгзподільного апарата, установленого ліворуч від нього.

Для контролю за включенням водометного рушія передбачений сигналізатор, що складається з датчика 5, установленого на корпусі РК, і сигнальної лампи, установленої на панелі гідророзподільного апарата 22.

При переміщенні штока 2 механізми включення привода на водометний рушій убік включення контакти датчика 5 замикаються й включають сигнальну лампу.

Для включення водометного рушія:

повернути рукоятку гідророзподільного апарата до установки стрілки рукоятки в зоні таблички РУШІЙ напроти напису ВКЛ.;

відтягнути рукоятку на себе до упору так, щоб стрілка ввійшла в поглиблення панелі, збільшити подачу палива. Через 3-5 сек., після того як на панелі в зоні таблички РУШІЙ загориться сигнальна лампа, відпустити рукоятку.

У випадку якщо протягом 3-5 сек. включення водометного рушія не відбудеться, то відпустити й знову вижати педаль зчеплення й повторити включення.

Для вимикання водометного рушія:

повернути рукоятку гідророзподільного апарата до установки стрілки рукоятки в зоні таблички РУШІЙ напроти напису ВЫКЛ.;

відтягнути рукоятку на себе до упору так, щоб стрілка ввійшла в поглиблення панелі, збільшити подачу палива. Через 3-5 сек., після того як на панелі в зоні таблички РУШІЙ згасне сигнальна лампа, відпустити рукоятку.

При включенні водометного рушія шток гідроциліндра 1 висувається, переміщає шток 2 і муфту 19, що з'єднує вал 20 з валом 18. Висунуте положення штока гідроциліндра фіксується механічним кульковим замком гідроциліндра.

При вимиканні водометного рушія шток гідроциліндра повертає муфту 19 у вихідне положення й фіксується гідрозамком. Для більше надійної фіксації штока 2 у виключеному положенні в механізмі включення привода є кулька-фіксатор.
