10.2. Регулятор тиску

Регулятор тиску розташований у відділенні силової установки на кронштейні, привареному до ніші правого колеса. Він призначений для регулювання тиску стисненого повітря, що надходить від компресора.

Стиснене повітря від компресора через ввід д (мал. 10.3) регулятора, фільтр 2, канал 11 подається в кільцевий канал 8. Через зворотний клапан 9 стиснене повітря надходить до виводу б і далі в пневмосистему. Одночасно по каналу 7 стиснене повітря проходить у порожнину е під поршень 6, що навантажений врівноважувальною пружиною, 5. При цьому випускний клапан 4, що з'єднує порожнину в над розвантажувальним поршнем 12 з атмосферою через вивід а, відкритий, а впускний клапан 10, через який стиснене повітря підводить у порожнину в, під дією пружини закритий. Під дією пружини закритий також і розвантажувальний клапан 1. При такому стані регулятора система наповнюється стисненим повітрям, що надходить від компресора.

При тиску в порожнині е, рівному тиску вимикання— не більше 0,8 МПа (8 кгс/див²), поршень 6, перевищивши зусилля врівноважувальної пружини 5, піднімається нагору; клапан 4 закривається, впускний клапан 10 відкривається й стиснене повітря з порожнини е надходить у порожнину в.

Під дією стисненого повітря розвантажувальний поршень 12 переміщується вниз, розвантажувальний клапан 1 відкривається й стиснене повітря з компресора виходить через вихід г разом з конденсатом, що накопичився в порожнині. При цьому тиск у кільцевому каналі 8 падає, а зворотній клапан 9 закривається. Таким чином, компресор працює в розвантаженому режимі без протитиску.

Коли тиск у виводі б і порожнині е понизиться до тиску включення — не менш 0,65 МПа (6,5 кгс/див²), поршень 6 під дією пружини 5 переміститься вниз, клапан 10 закриється, а випускний клапан 4 відкриється, цим самим з’єднавши порожнину в з атмосферою через вивід а. При цьому розвантажувальний поршень 12 під дією пружини підніметься нагору, клапан 1 під дією пружини закриється й компресор буде нагнітати стиснене повітря в систему.

Розвантажувальний клапан 1 служить також запобіжним клапаном. Якщо регулятор не спрацює при тиску вимикання, то клапан 1 відкриється, перевищивши опір своєї пружини й пружини поршня 12. Клапан 1 відкривається при тиску 1—1,35 МПа (10—13,5 кгс/див²).

Тиск відкриття регулюють зміною кількості прокладок, встановлених під пружиною клапана.

10.3. Запобіжник від замерзання

Запобіжник від замерзання розташований на кронштейні поруч із регулятором тиску. Він захищає трубопроводи й пневмоустаткування від замерзання конденсату в них.

Корпус 2 (мал. 10.4) запобіжника закритий кришкою 6. Між кришкою й корпусом встановлене ущільнювальне кільце 4. У кришку вмонтовано вимикаючий пристрій, що складається зі штока 7 з рукояткою, що замикає штифт 9, ущільнювача й пробки 10 з ущільнювальним кільцем. Між дном корпуса й пробкою 10 розміщений фітиль 3, який розтягується пружиною 1. Різьбова пробка наливного отвору

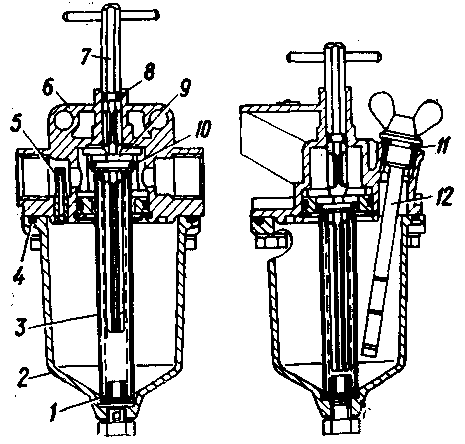

Рис. 10.4. Запобіжник від замерзання:

1 — пружина фітиля; 2 — корпус; 3 — фітиля; 4, 8 і 11 — ущільнювальні кільця; 5 — жиклер; 6 — кришка; 7 — шток з рукояткою; 9 — запірний штифт; 10 - пробка з ущільнювальним кільцем; 12 - мірна рейка

кришки має мірну рейку 12 для виміру рівня залитого спирту. Пробка ущільнена кільцем 11.

У дно корпуса вкручена зливна пробка. У кришці є жиклер 5 для вирівнювання тиску повітря в магістралі й корпусі запобіжника при закритому положенні. Місткість резервуара 200 см³.

Шток 7 з рукояткою має два положення — нижнє й верхнє.

У нижнє положення шток встановлюється при температурі навколишнього повітря вище 5°С натисканням на рукоятку вниз і поворотом її на 90°. При цьому пробка 10 з ущільнювачем занурює фітиль 3 із пружиною 1, і резервуар роз'єднується з повітряною магістраллю.

У верхнє положення шток встановлюється в холодну пору року (при температурі навколишнього повітря 5°С й нижче). При цьому повітря, що нагнітає компресором у повітрянийбалон, проходить повз фітиль випарника й збагачується парами спирту. Конденсат суміші, що утворилася, водяних парів і парів спирту має досить низьку температуру замерзання.

При наповненні запобіжника спиртом шток установити в нижнє положення.
