Національний університет біоресурсів
і природокористування україни
КАФЕДРА ВІЙСЬКОВОЇ ПІДГОТОВКИ
Бронетранспортер
БТР-80
Навчальний посібник
УДК
Викладено методичні вказівки до практичних занять з дисципліни «Будова озброєння та військової техніки»
Рекомендовано кафедрою військової підготовки
Національного університету біоресурсів і природокористування
України
Укладачі: доцент О.М.Гомонович, ст. викладач В.С.Котченко,
викладач С.І.Лоза, В.М.Крюков
Рецензенти: доц. Ружило З.В., доц. Максименко О.Г.
Навчальне видання
Навчально-методичний посібник
до практичних занять з дисципліни
«Будова озброєння та військової техніки»
для студентів зі спеціальностей
«Організація технічного забезпечення, експлуатації та ремонту бронетанкової техніки.»,
«Експлуатація та ремонт електро- спецобладнання та автоматики БТТ»
Укладачі: Гомонович Олександр Михайлович, Котченко Віталій Степанович, Лоза Сергій Іванович, Крюков Василь Миколайович
За ред. : кандидата педагогічних наук,
доцента А.О.Єсаулова
Зав. Видавничим центром НУБіП України А.П.Колесніков
Редактор З.І.Маренець
Підписано до друку Формат 60х84 1/16.
Ум. друк. арк.1,7. Обл.-вид. арк.
Наклад 100 пр. Зам.№
Видавничий центр НУБіП України.
Вул.Героїв Оборони, 15, Київ, 03041
Тел. 527-80-49
1. Загальний опис бронетранспортера
Бронетранспортер БТР-80 (мал. 2.1 і 2.2)-бойова колісна плаваюча машина, що має озброєння, броньовий захист, високу рухливість, призначена для використання в мотострілкових підрозділах Сухопутних військ.
Бронетранспортер (надалі в тексті «машина»)-чотиривісний, восьмиколісний, з усіма ведучимикол
колесами,

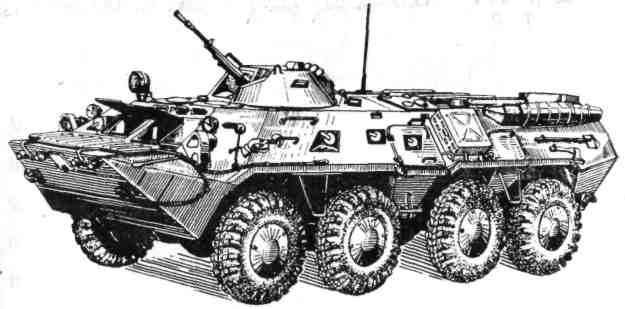

Рис. 2.1. Бронетранспортер БТР-80 (вигляд зліва спереду)

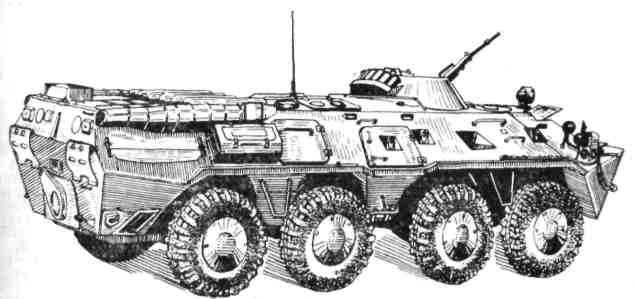

Рис. 2.2. Бронетранспортер БТР-80 (вигляд справа ззаду)
здатний рухатись за танками, з ходу долати окопи, траншеї й водні перешкоди, обладнаний десятьма посадковими місцями для розміщення й роботи бойового розрахунку в складі командира відділення (машини), механіка-водія, навідника й семи піхотинців.
Машина озброєна баштовою кулеметною установкою.
Для ведення бойовим розрахунком прицільного вогню з особистої зброї (кулеметів і автоматів) корпус машини обладнаний спеціальними амбразурами з кульовими опорами, а також лючками в кришках верхніх люків бойового відділення.
На машині встановлені пристрої захисту від впливу ударної хвилі й проникаючої радіації при вибухах ядерних боєприпасів, для захисту від отруйних речовин, біологічних засобів і від радіоактивного пилу при русі машини по зараженій місцевості.
Для постановки димових завіс із метою маскування машина обладнана системою пуску димових гранат.

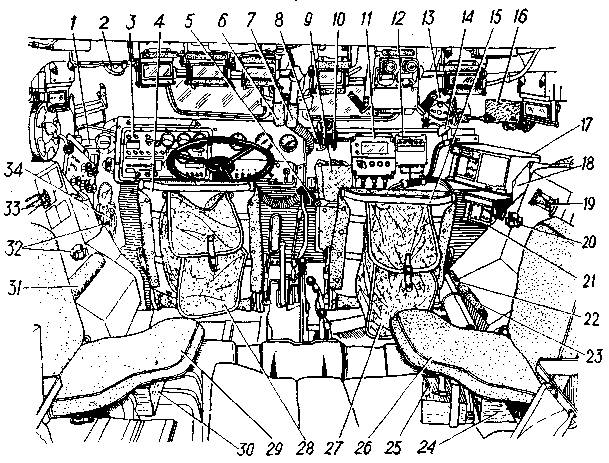

Рис. 2.3. Відділення керування:
1— бачок омивача; 2-ліхтар освітлення шкали повітряного редуктора; 3— щиток приладів; 4-сидіння механіка-водія; 5 — розетка переносного світильника; в -рукоятка кришки оглядового люка механіка-водія; 7 — рукоятка кришки оглядового люка командира; 8 -важіль ручного привода склоочисника; 5 -сумка нагрудного перемикача шоломофона командира; 10— вимикач склоочисника; 11 — індикатор потужності доз; 12 — прилад БВ34 переговорного пристрою; 13 — амбразура для стрільби з автомата; 14 — ліхтар освітлення робочого місця командира; 15 — сидіння командира; 16 — сумка ЗИП виробу 9ДО34М; 17 — радіостанція; 18— щиток запобіжників; 19 і 33 — хомути кріплення автоматів; 20 і 32 — кліпси кріплення автоматів; 21 — радіоприймач; 22 — сумка укладання сигнальних ракет; 23—виносний блок індикатора потужності доз; 24— ЗИП баштової установки; 25 — машинка Ракова; 26 і 29 — одномісні сидіння мотострілків; 27 — сумка для шоломофонів; 28— сумки для експлуатаційних документів і переносного світильника; 30 — ЗИП електрообладнання; 31 — запасний стовбур КПВТ у чохлі; 34— передній отаплювач.
Для гасіння пожежі є пожежне устаткування. Машина пристосована для авіатранспортування. За призначенням і розташуванням механізмів і устаткування машина умовно розділена на три відділення: відділення керування, бойове відділення й відділення силової установки.

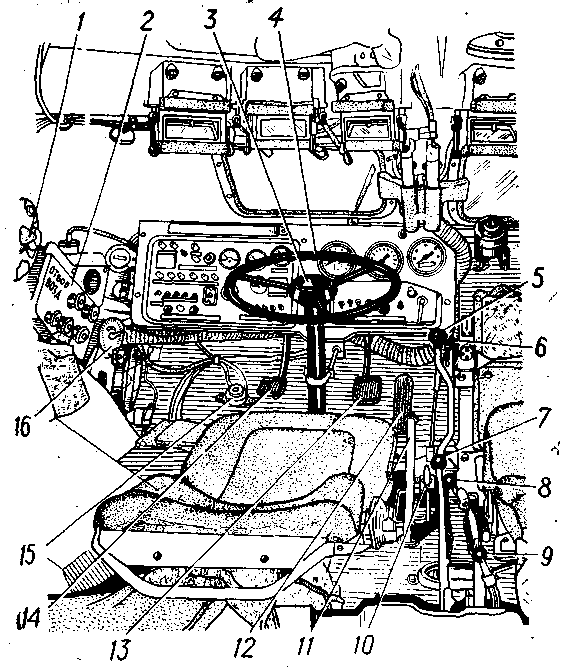

Рис. 2.4. Органи керування:
1 — гідророзподільний апарат; 2 — блок шинних кранів; 3 — кнопка звукового сигнала; 4 — рульове колесо; 5 — важіль перемикання передач КП; 6— рукоятка ручної подачі палива; 7 -важіль перемикання передач РК; 8 -важіль включення передніх мостів і блокування диференціала; 9 — важіль включення лебідки; 10 — рукоятка противоскатного пристрою; 11 — важіль стояночної гальмівної системи; 12 — педаль подачі палива; 13 — педаль робочої гальмівної системи; 14-педаль зчеплення; 15 — насос омивача; 16 — повітряний редуктор
Відділення керування (мал. 2.3) розташоване в передній частині машини.
Розміщення органів керування показане на мал. 2.4.
Бойове відділення (мал. 2.5) становить об`єм корпуса машини від спинок сидінь командира машини й механіка-водія до перегородки відділення силової установки.
Рис. 2.5. Бойове відділення (вид убік перегородки відділення силової
установки):
1 і 11 — гачки фіксації сидінь у піднятому положенні; 2 — блок антенних фільтрів (БАФ); 3 і 12 — кришки верхніх посадкових люків; 4 — антенний пристрій; 5 і 8 —кінцеві вимикачі кришок верхніх посадкових люків; 6 — бачки для питної води; 7 — патронна коробка ПКТ; 9 — речові мішки (показані частково); 10 — аптечка; 13 — ручка клапана нагнітача; 14 і 37 — прилади спостереження; 15 — патронна коробка КПВТ; 16 і 35 — стелажі для сумок із гранатами; 17 — прилад ВПХР; 18 — регулятор температури РТС-27-ЗМ; 19 — рукоятка клапана коробки ФВУ; 20 — заглушка отвору подачі повітря від ФВУ мимо ФПТ; 21 — освітлювач ОУ-ЗГА2М; 22 — мала патронна коробка ПК; 23 — вогнегасник ОУ-2; 24 — заглушка отвору подачі повітря від ФВУ через ФПТ; 25 — ящик ЗИП машини; 26 і 30 — багатомісні сидіння; 27 — мішок з рятувальними жилетами; 28 — укладання раціонів живлення; 29-аптечка РБШ-9; 31 — підставка домкрата; 32 — рукоятка краника подачі палива; 33 — вогнегасник ОП-10А; 34-рукоятка краника зливу палива; 36 — рукоятка клапана відсмоктуання пилу з повітряного фільтра; 38 — гачок для кріплення сумок з пострілами РПГ-7; 39 — кришка лючка

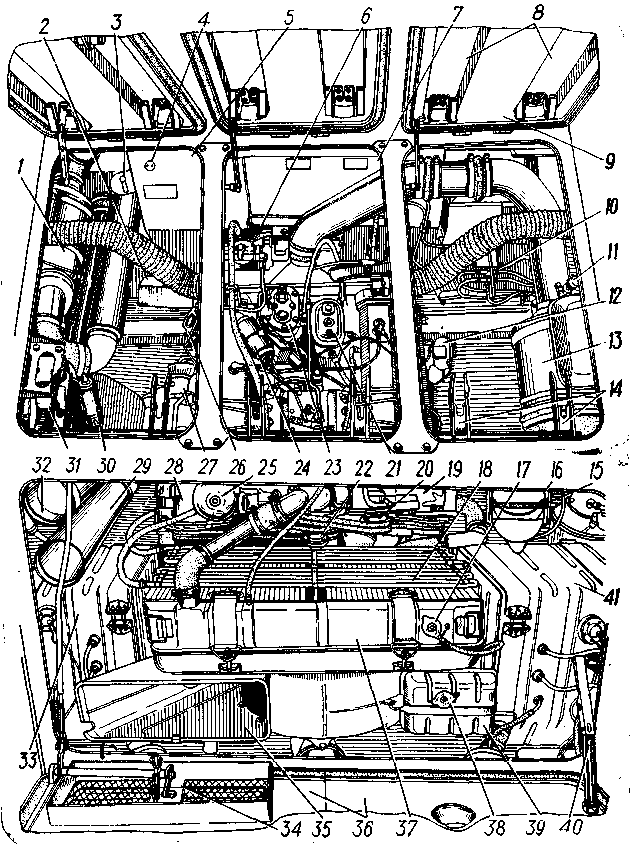

Відділення силової установки (мал. 2.6) розташовано в задній частині корпуса й ізольовано від бойового відділення герметичною перегородкою 5.
Під підлогою, під сидіннями й під двигуном розміщені агрегати й вузли трансмісії: роздавальна коробка, мости, карданні вали, тяги керування.
Зовні машини розміщені прилади зовнішнього освітлення й сигналізації, звуковий сигнал, волновідбивний щиток, антена радіостанції, пускові пристрої для пуску димових гранат, буксирні й швартові пристосування, ящик із ЗИП, блок лебідки, лопата, пилка, сокира, лом, буксирні троси.
Рис. 2.6. Відділення силової установки:
1 — ФВУ; 2 — щиток передпускового підігрівника; 3 — пульт керування передпусковим підігрівником; 4 — розетка переносного світильника; 5 — перегородка відділення силової установки; 6— паливні фільтри тонкого очищення; 7 — кришка люка перегородки відділення силової установки; 8 — кришки повітряпритоку; 9 — кришка надмоторного люка; 10 — крани перемикання паливних баків; 11 — покажчик засміченості повітряного фільтра; 12 — кришка газовідвода передпускового підігрівника; 13 — повітряний фільтр; 14 — важелі підйому кришок повітрепритока; 15 — повітряний балон; 16 — відро; 17 — пробка заливної горловини радіатора системи охолодження; 18 — масляний радіатор; 19 і 28 — генератори; 20 — натяжний ролик; 21 — бачок гідросистеми; 22 — муфта привода вентилятора; 23 — компресор; 24 — електромагніт механізму зупинки двигуна; 25 — фільтр відцентрового очищення оливи; 26 — кришка оливозаправної горловини; 27 — передпусковий підігрівник; 29 і 32 — повітрезабірні труби (в укладанні); 30 — електромагніт механізму привода кришок повітрепритока й повітревідвода; 31 — механізм привода кришок повітрепритока й повітревідвода; 33 і 41 — паливні баки; 34 — кришки повітревідвода; 35 — кожух вентилятора; 36 — кришки над агрегатом охолодження; 37 — радіатор системи охолодження; 38 — пробка заливної горловини розширювального бачка; 39-розширювальний бачок; 40 — упор кришки над агрегатом охолодження
