1.4.3 Лізмон-транзистори
ЛІЗМОН-транзистор — це МОН-транзистор ( метал-оксид-напівпровідник) з індукованим каналом типу або . ЛІЗМОН-транзистори застосовуються для побудови пам'яті. На МНОН-транзисторах звичайно будують елемент пам'яті, що може працювати в таких режимах:
зберігання інформації;
зчитування інформації;
стирання інформації
програмування.

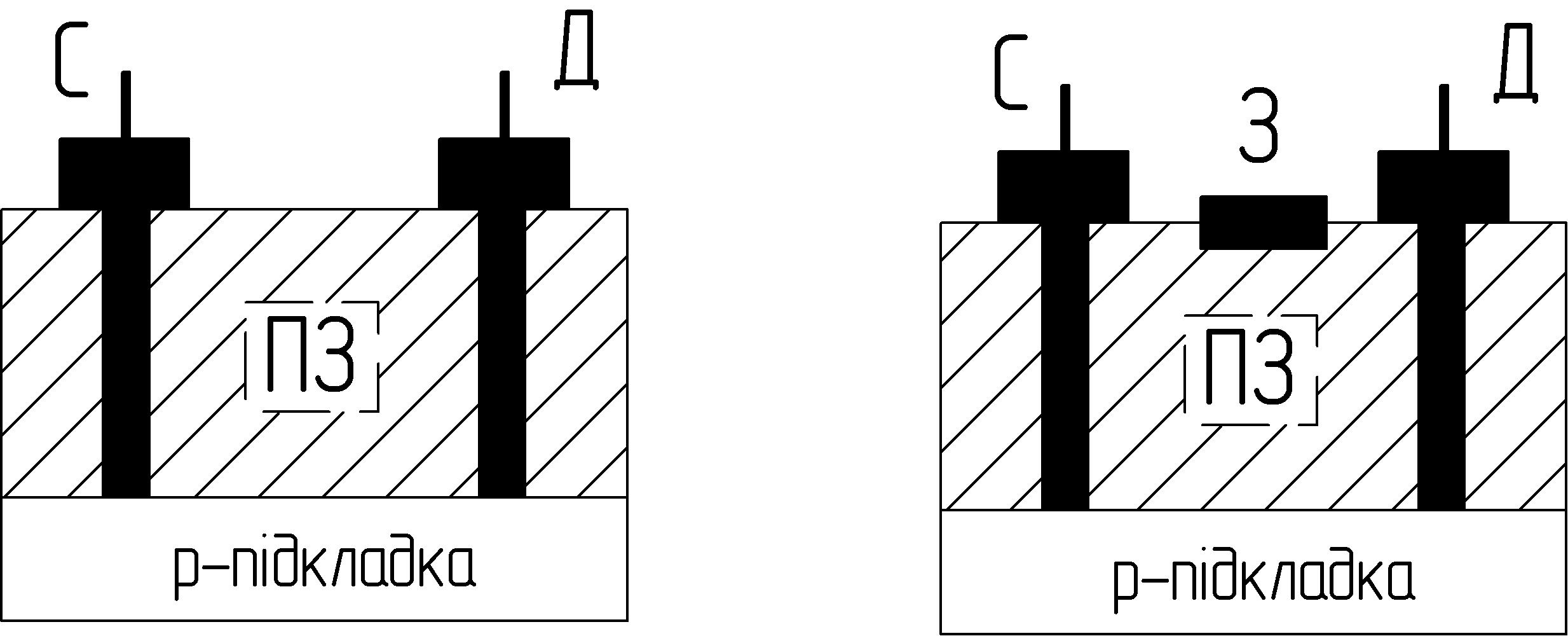

Такі транзистори мають один або кілька затворів. Структурна схема ЛІЗМОН-транзистора з одним затвором показана на рис. 1.22,а. Металевий затвор цього транзистора розміщений у діелектрику, що являє собою діоксид кремнію, і не має металевого виводу. Він відділений від кристала діелектриком товщиною 0,1 нм. Цей затвор називають плаваючим (ПЗ).
В
Iпр
В
а) б
хІ уІ X
1
Vt2
VT1
Vt1
Y1
в) г)
Рисунок 1.22 – Структурна схема ЛІЗМОН-транзистора:
а) з одним затвором;
б) із двома затворами;
в) умовне позначення ЛІЗМОН-транзистора з одним затвором;
г) умовне позначення ЛІЗМОН-транзистора з двома затвороми;
При подачі напруги на плаваючий затвор з'являється провідний канал і транзистор відкривається, відбувається записування логічної одиниці, при відсутності напруги транзистор закривається, у цьому випадку відбувається записування логічного нуля.
На
структурній схемі (рис.1.22,б) показаний
транзистор із двома затворами. У цьому
випадку робота транзистора здійснюється
в такий спосіб. Для забезпечення режиму
програмування на стік і виток подається
позитивний імпульс напруги амплітудою
25 В. При цьому на
-переходах
виток-підкладка й сток-підкладка
спостерігається інжекція
заряду.
Частина електронів попадає на ПЗ, у
результаті накладки на ПЗ негативного
заряду гранична напруга на передатній
характеристиці зміщається в область
більш високого рівня. Це відповідає
логічному нулю. Якщо заряд на ПЗ відсутній
- це відповідає логічній одиниці.
Стирання записаної інформації складається у витисненні заряду із ПЗ, при чому дана операція здійснюється одним зі способів:
За допомогою імпульса напруги на затворі. У цьому випадку електрони на ПЗ витісняються в підкладку електричним полем і відновлюється стан логічної одиниці.
За допомогою ультрафіолетового випромінювання через прозоре скло в кришці корпуса. У цьому випадку ультрафіолетове випромінювання викликає посилення теплового руху й електрони розсмоктуються із ПЗ у підкладку.
ЛІЗМОН-транзистори в режимі зчитування працюють у такий спосіб. На затвор подається напруга зчитування, значення якої лежить між двома граничними рівнями. Якщо в елемент пам'яті записана логічна одиниця, то транзистор відкривається, якщо ж логічний нуль - закривається.
Забезпечення роботи транзистора в режимі зберігання інформації здійснюється за рахунок відсутності заряду на електродах ПЗ, що не допускає розпливу заряду в підложку.
