1.4 Польові транзистори (пт)
1.4.1 Загальні відомості
Польовим транзистором (ПТ) називають електроперетворюючий напівпровідниковий прилад, у якому струм через канал управляється електричним полем, що виникає з додатком напруги між затвором і витоком.
Канал – це область у транзисторі, опір якої залежить від потенціалу на затворі. Електрод, з якого в канал входять основні носії заряду, називається витоком, а електрод, через який основні носії заряду виходять із каналу — стоком. Електрод, що служить для регулювання поперечного перерізу каналу, називають затвором.
Класифікація:
польовий транзистор із керованим переходом
польовий транзистор з ізольованим затвором вбудованим каналом;
польовий транзистор з ізольованим затвором індукованим каналом.
Польовий транзистор із керуючим переходом - польовий транзистор, у якого затвор електрично відділений від каналу закритим р-n переходом.
Польовий транзистор з ізольованим затвором - польовий транзистор, затвор якого електрично відділений від каналу шаром діелектрика.
Умовно-графічне позначення й характеристики польових транзисторів наведені в таблиці 1.8.
Основні параметри:
Крутизна стоко-затворної вольтамперної характеристики
,
де
— приріст струму стоку при зміні величини
напруги затвор-виток
;
Початковий струм (при
) —
;
Номінальна напруга стік-джерело —
;
Напруга відтинання
,
Потужність
.
Таблиця 1.8 – Умовне графічне позначення й характеристики польових транзисторів
Назва |
Умовно графічне позначення |
Вольтамперні характеристики |
З керованим переходом
канал
канал |
|
|
Продовження таблиці 1.8
1 |
2 |
3 |
З ізольованим затвором вбудованим каналом
канал
канал
|
|
|
З ізольованим затвором індукованим каналом
канал
канал
|
|
|
1.4.2 Фізичні явища та принцип дії пт
1.4.2.1 Польові транзистори з керуючим переходом
У
транзисторі з n-каналом основними носіями
заряду в каналі
є електрони, які рухаються уздовж каналу
від джерела з низьким потенціалом до
стоку з більшим потенціалом створюючи
струм стоку
.
Між затвором і витоком прикладена
напруга,
що замикає
перехід, утворений n-областю
каналу й р-областю затвора (рис1.18). Таким
чином, у польовому транзисторі
з n-каналом полярності прикладених
напруг наступні:
,
.
У
транзисторі з р-каналом основними
носіями заряду є дірки, які рухаються
в напрямку зниження потенціалу, тому
полярності прикладених напруг повинні
бути іншими:
,
.
Розглянемо більш докладно роботу
польового транзистора з n-каналом.
Транзистори з р-каналом працюють
аналогічно.
з керуючим переходом
При подачі напруги запирання на перехід між затвором і каналом на границях каналу утвориться рівномірний шар, об'єднаний носіями заряду й володіючий високим питомим опором. Напруга, прикладена між стоком і витоком приводить до появи нерівномірного збідненого шару, тому що різниця потенціалів між затвором і каналом збільшується в напрямку від витоку до стоку, і найменший перетин каналу розташований поблизу стоку. Якщо одночасно подати напруга , , то товщина збідненого шару, а значить і перетину каналу будуть визначатися дією цих двох напруг.

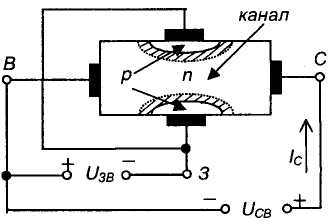

Рисунок 1.19 - Схема включення польового транзистора з
керуючим переходом
При
цьому мінімальний перетин каналу
визначається їхньою сумою.
Коли сумарна напруга досягає напруги
запирання:
,
об'єднані області замикаються й опір
каналу різко росте.

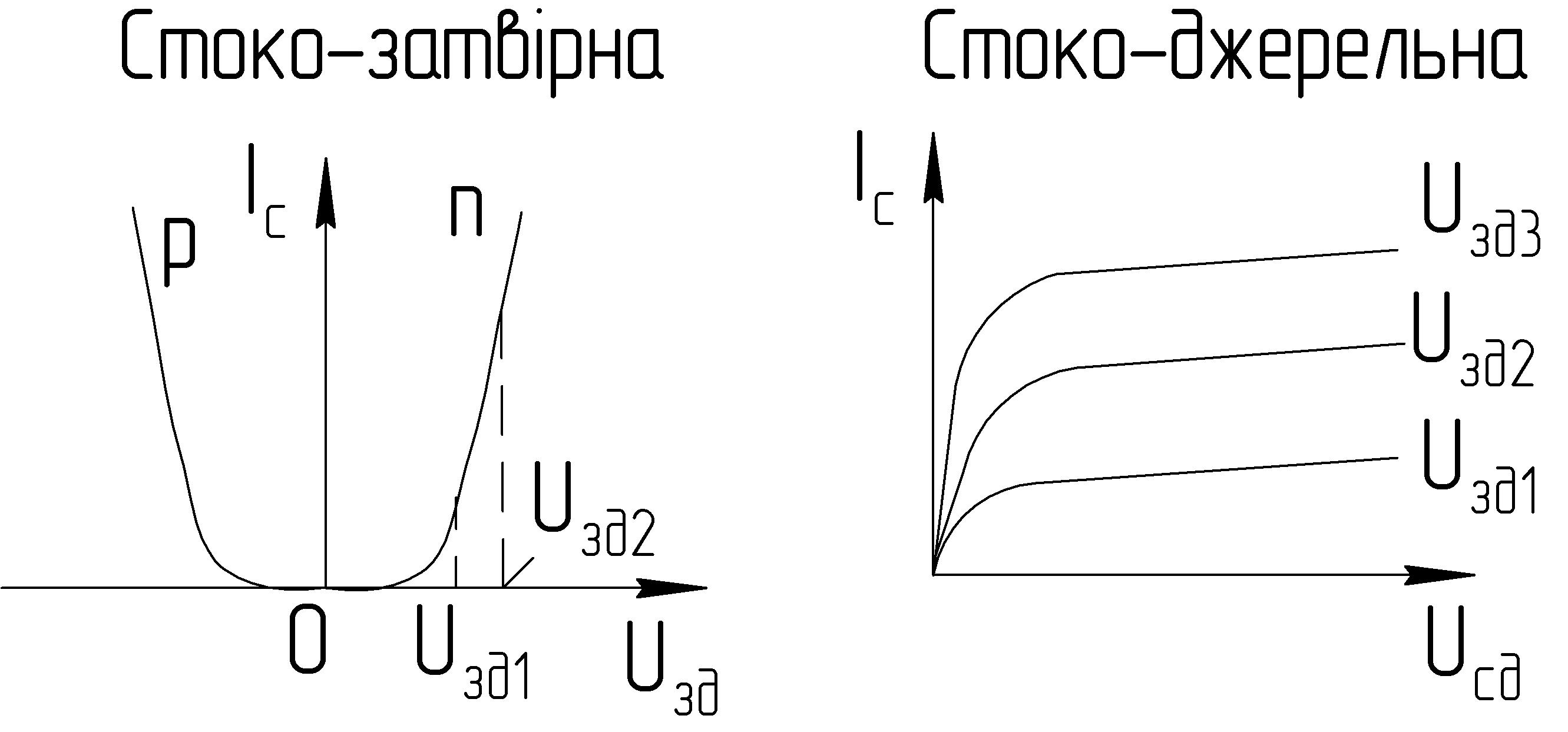

Залежності
струму стоку
від напруги при постійній напрузі на
затворі
позначають вихідні або
стокові характеристики польового
транзистора. На
початковій ділянці характеристик
,
струм стоку
росте зі збільшенням
.
При підвищенні напруги стік-виток
до
відбувається
перекриття каналу й подальший ріст
струму
припиняється
(ділянку насичення) Негативна напруга
між затвором і витоком зміщує момент
перекриття каналу убік
менших значень напруги
й
струми
.
Ділянка насичення є робочою областю
вихідних характеристик польового
транзистора.
Подальший
ріст напруги
приводить до пробою
переходу
між затвором і каналом і виводить
транзистор з ладу. По
вихідних характеристиках може бути
побудована передатна характеристика
.
На ділянці насичення вона практично
не залежить від напруги
.
Вхідна характеристика
польового транзистора — залежність
струму джерела затвора
від напруги затвор-виток, звичайно, не
використовується, тому що
при
перехід між затвором і каналом закритий
і струм
затвора дуже малий, тому в більшості
випадків його
можна не приймати до уваги.
