4.2.2. Моделирование диффузии
Еще один красивый пример моделирования физико-химических явлений, которые мы наблюдаем повседневно, - анализ диффузии вещества тонкой пластины в вещество раствора, в который опущена п ластина рис. 4.6.
Рис. 4.6. Моделирование диффузии из тонкого слоя
Диффузия описывается дифференциальным уравнением второго порядка. Это уравнение представлено в начале документа и помечено знаком . Он означает, что эта формула явно не используется и записана как комментарий. На самом деле уравнение решается конечно-разностным методом, и такое решение позволяет строить графически распределение концентрации диффундирующего материала в материал раствора в разные моменты времени. Хорошо видно, как диффундирующий материал постепенно растворяется и перемещается по обе стороны от первоначального расположения.
4.2.3. Моделирование торможения автомобиля()
Многие из нас имеют автомобиль. Когда, заметив пешехода или собаку, перебегающих дорогу, мы жмем на тормоза, нас волнует один вопрос - как быстро наш автомобиль потеряет свою энергию и остановится. Решение этой задачи для автомобиля с дисковым тормозным устройством представлено документом рис. 4.7.
Процесс потери энергии в общем случае связан с решением нелинейного дифференциального уравнения. Физики любят использовать для такого решения простые конечно-разностные методы, при которых решение выражается рекуррентной формулой. Фактически они соответствуют решению простым методом Эйлера. Результаты решения представлены в конце рис. 4.7.
Р ис. 4.7. Расчет потери энергии тормозящего автомобиля
Важно отметить, что в данном расчете используются размерные величины (энергия определяется в джоулях). Для расчетов с размерными величинами в состав Mathcad входят файлы, содержащие глобальные определения размерных величин. В конце документа (рис. 4.7) показан пример использования такого файла. В нем содержится определение многих размерных величин, относящихся к физике (их больше, чем это нужно для нашего конкретного примера).
4.2.4. Моделирование падения парашютиста()
Многие, в том числе представители гуманитарных наук, любят парашютный спорт. Бросок из самолета и перегрузки, возникающие при открытии парашюта доставляют многим неописуемое наслаждение и повышают содержание адреналина в крови. Поэтому многих заинтересует моделирование процесса падения парашютиста, описанное ниже.
П
Р ис. 4.8. Моделирование падения парашютиста (начало документа)

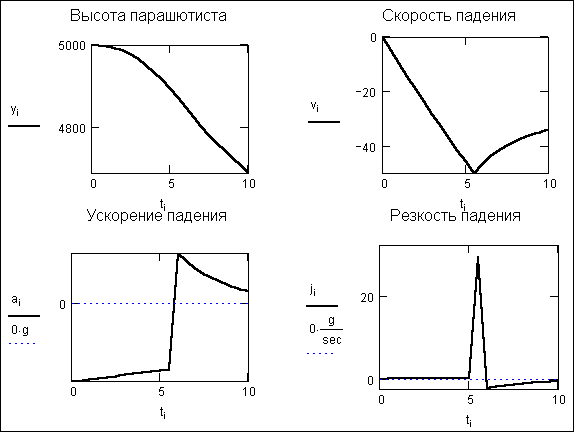

В результате моделирования получены следующие зависимости (рис. 4.9): зависимость высоты парашютиста от времени, зависимость скорости и ускорения падения от времени и зависимость резкости (второй производной от скорости) падения от времени. Резкость падения характеризуют перегрузки, которые испытывает парашютист в полете. Они резко возрастают сразу после раскрытия парашюта, и это прекрасно известно всем, кто прыгал с парашютом.
Если вас интересуют числовые данные величин, характеризующих падение парашютиста, выведите их в табличной форме.
Р ис. 4.9. Данные о падении парашютиста (конец документа рис. 4.8)
