Исследование политропного процеса при истечении газа
Цель работы – исследование сущности политропных процессов при истечении газа, экспериментальное определение показателя политропы и изучение процесса истечения из резервуара неограниченной емкости.
Краткие теоретические сведения
Политропным называется процесс изменения состояния идеального газа, в котором удельная теплоемкость, называемая политропной cn, является постоянной величиной, а линия процесса называется политропой.
В соответствии с первым началом термодинамики в произвольном термодинамическом процессе удельная теплота, подведенная извне к рабочему телу, расходуется на изменение внутренней энергии тела и на совершение удельной работы
δq = du + δ1
Если величины, содержащиеся в уравнении первого начала термодинамики, выразить через параметры состояния, их приращения и удельные теплоемкости:
cndT = cvdT + pdυ,
где: cn – политропная теплоемкость
и если считать, что удельные теплоемкости cn и cv - величины постоянные, то и размер величины pdυ останется в процессе неизменным. Таким образом, условие постоянства удельной теплоемкости означает, что количественное распределение теплоты между внутренней энергией и работой изменения объема в политропном процессе остается неизменным. В этом состоит главная особенность политропного процесса.
Пусть в данном политропном процессе на изменение внутренней энергии газа идет некоторая доля х внешнего тепла
△u = х∙q,
а оставшаяся часть тепла идет на совершение механической работы расширения
l = (1-x)∙q
Величина x называется коэффициентом распределения теплоты в политропном процессе и остается неизменной в течение данного политропного процесса
Уравнение политропного процесса имеет вид:
, (20)
где: n - показатель политропы, определяемый по формуле
(21)
где: cn - удельная политропная теплоемкость;
cp - удельная изобарная теплоемкость;
cv - удельная изохорная теплоемкость.
Показатель политропы n принимает для каждого конкретного процесса определенное числовое значение. Для основных процессов: изохорных n = , изобарных n = 0, изотермических n = 1 и адиабатных n = k.
Значение n в любом политропном процессе может быть определено по координатам двух любых точек процесса.
(22)
Изображая политропный процесс в логарифмических координатах, можно предложить простой способ определения показателя n. Логарифмируя уравнение политропы (20), получаем
lg p + n lgυ = const.
Это уравнение представляет собой уравнение прямой линии в координатах lgp и lgυ, а показатель политропы n – тангенс угла наклона прямой к оси абсцисс.
Удельную теплоемкость политропного процесса для каждого значения n определяют из формулы (21):
(23)
где : k – показатель адиабаты, зависящий от атомности газа.
Если в уравнение (23) подставить значения n для частных случаев, то получаем удельные теплоемкости ранее рассмотренных процессов:
- изохорного процесса n= cn=cv;
- изобарного процесса n=0, cn=cp;
- изотермического процесса n=1, cn=
- адиабатного процесса n=k, cn=0.
На рисунке в координатах p-υ и T-s показано взаимное расположение политроп с различными значениями n, определенных выше, но с одним и тем же начальным состоянием газа (точка А с координатами р1, υ1 на одной диаграмме и s1, T1 – на другой).
Кривые процессов в координатах р-υ, совершаемых с увеличением удельного объема, располагаются справа от изохоры, они являются процессами расширения и характеризуются положительным знаком работы (δl>0) .Процессы, располагающиеся слева от изохоры, являются процессами сжатия, и, следовательно, работа в этих процессах отрицательна (δl<0).
Процессы, в которых удельный объем и давление одновременно возрастают или уменьшаются, характеризуются отрицательным показателем политропы (n<0).
Процессы, совершаемые с подводом теплоты, легко исследовать с помощью диаграммы T-s. Процессы, располагающиеся справа от адиабаты, совершаются с подводом теплоты (δq>0), слева от адиабаты – с отводом теплоты (δq<0).
Знак изменения внутренней энергии совпадает со знаком изменения температуры. Процессы, располагающиеся выше изотермы, совершаются, как это видно из T-s диаграммы, с повышением температуры и сопровождаются ростом удельной внутренней энергии (du>0). В процессах, располагающихся ниже изотермы, внутренняя энергия уменьшается (du<0).
В процессах, лежащих между изотермой и адиабатой (1<n<k), знаки элементарного количества теплоты δq и приращения температуры dT противоположны, поэтому удельная теплоемкость в этих процессах принимает отрицательный знак (с<0).
Поскольку уравнение политропы отличается от уравнения адиабаты только значением показателя n, то, очевидно, все соотношения между основными параметрами могут быть представлены формулами:
; ; .
Уравнение удельной работы изменения объема, совершаемой телом при политропном процессе, имеет аналогичный вид с уравнением удельной работы в адиабатном процессе, то есть
Удельное количество теплоты в политропном процессе определяется по формулам:
Изменение удельных внутренней энергии, энтальпии и энтропии в политропном процессе определяется, соответственно, по формулам;

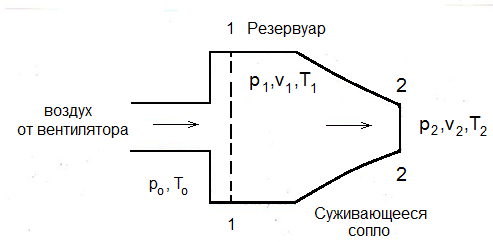

В процессе истечения воздуха через сужающееся сопло будем полагать, что истечение воздуха происходит из резервуара неограниченной емкости, поскольку имеет место непрерывная подача воздуха от вентилятора.
Примем параметры газа в резервуаре p1, υ1, T1; параметры газа в выходном сечении p2, υ2, T2; параметры окружающей среды, куда вытекает воздух через суживающееся сопло, p0 и T0. Тогда перепад давления, под которым происходит процесс истечения:
(24)
По известному перепаду давлений и определенному по формуле (22) значению показателя политропы определяется скорость истечения
, (25)
где R = 287 Дж/(кг град) – удельная газовая постоянная для воздуха и двухатомных газов.
Расход рабочего тела (воздуха) при истечении определяется по уравнению
, м3//с, (26)
где: F – площадь выходного сечения, м2.
