Принцип дії і вибір уставок захистів на основі реле дзт-20

Реле ДЗТ-20 належить до диференційного реле з комбінованим використанням феромагнітних і напівпровідникових елементів. Реле забезпечує відлагодження як від періодичних струмів небалансу, так і від стрибків намагнічувальних струмів усіх видів.

Диференційний захист на основі реле ДЗТ-20 застосовується як основний захист трансформаторів або автотрансформаторів. Реле виконано у вигляді модульної касети, три модулі якої призначені для захисту окремих фаз, а четвертий забезпечує стабілізоване живлення та керування і містить загальне вихідне проміжне реле.

В реле ДЗТ-20 для розпізнавання характеру струму диференційного кола використаний часоімпульсний принцип у сполученні з гальмуванням від другої гармоніки. Використання часоімпульсного принципу засновано на виникненні в диференційному струмі значних безструмових пауз при перехідних режимах зовнішніх КЗ і при кидках струму силових трансформаторів, які намагнічують осердя. Наявність гальмування від другої гармоніки диференційного струму поліпшує відлагодження від кидків намагнічувального струму.

Структурна схема однієї фази реле ДЗТ-20 показана на рисунку В.2. Схема містить робоче коло 1, коло гармонійного 2 і відсоткового 3 гальмування, а також реагуючий орган 4. До складу реагуючого органу входить релейний формувач прямокутних імпульсів 5, елемент витримки часу на повернення 6 і елемент витримки часу на спрацювання 7.

При однополярному стрибку струму намагнічування (рис. В.2,б) тривалість пауз t_n на виході формувача 5 більша від витримки часу на повернення елемента 6 і на його виході є паузи t_п,в з періодом проходження, який дорівнює періоду промислової частоти. Оскільки елемент 7 має витримку часу більшу від періоду промислової частоти, то відбувається скидання цієї витримки і реле не спрацьовує. При синусоїдальному струмі в реле, який перевищує уставку спрацювання, тривалість пауз t_{n c} на виході формувача стає меншою

Рисунок В.1 - До визначення параметрів спрацювання реле РНТМ-565 при внутрішніх КЗ:

1 - лінія розташування місць внутрішніх КЗ;

2 - лінія відлагодження від зовнішніх КЗ;

І - область спрацювання;

ІІ - область неспрацювання (гальмування).

а)

б) в)

Рисунок В.2 - Структурна схема (а) і діаграми роботи реагуючого органа

(б, в) для однієї фази реле ДЗТ-20:

1 - робоче коло;

2 - коло гармонійного гальмування;

3 - коло відсоткового гальмування;

4 - реагуючий орган;

5 - релейний формувач прямокутних імпульсів;

6 - елемент витримки часу на повернення;

7- елемент витримки часу на спрацювання.

від уставки елемента 6 і сигнал на його виході не має пауз (рис. В.2,в). При цьому спрацьовують елемент 7 і реле в цілому.

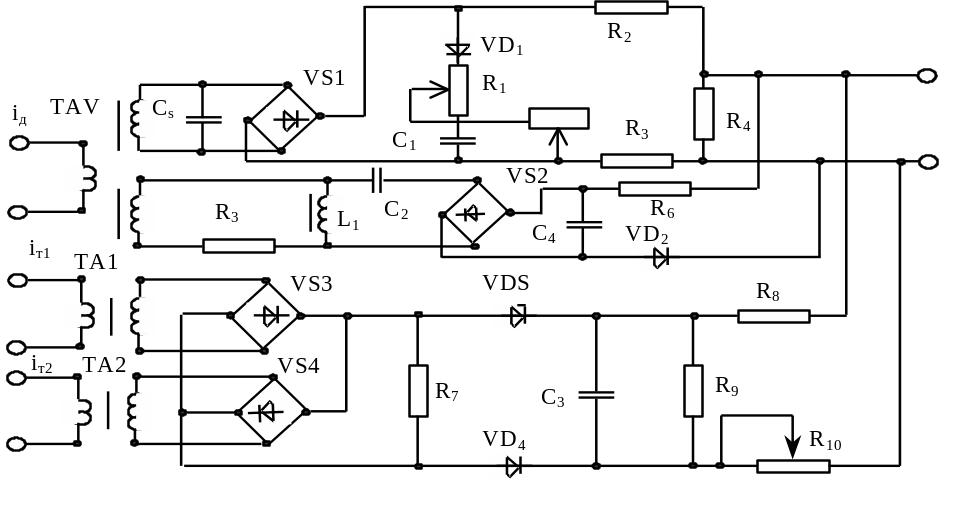

Спрощена принципова схема вхідних кіл однієї фази реле ДЗТ-20 приведена на рисунку В.3. Робоче коло є трансреактором TAV, навантаженим через випрямляч VS1 на резистори R₂ - R4. Постійна часу вторинного кола трансреактора приблизно 1,2 мс. Це дозволяє корегувати форму кривої однополярних стрибків струму силових трансформаторів, аперіодична складова яких поглинається високовольтними ТС. При вибраних параметрах трансформатора практично відсутня затримка на спрацювання при внутрішніх КЗ з аперіодичною складовою в струмі (3-4 мс). Конденсатор С₅ захищає робоче коло від високочастотних перешкод. Для підвищення надійності роботи реле при великих кратностях струму внутрішнього КЗ, коли високовольтні ТС насичуються і у вторинному струмі з'являються значні паузи (тобто можлива відмова в роботі), робоче коло доповнене відсічкою. Ця відсічка виконана на діоді VD1, конденсаторі С₁ і реле КА з магнітокеруючим контактом. Регулюючи параметри резистора R₁, можна встановлювати струм спрацювання відсічки рівним 6·І_ном і 9·І_ном. Основний же варіант реле дозволяє виконати захист трансформатора зі струмом спрацювання (0,3-0,5)·І_ном і часом спрацювання 40 мс при двократному струмі спрацювання.

Гальмівне коло 2 ( рис. В.3) від другої гармоніки диференційного струму живиться від трансреактора TAV через резистор R₅ і містить частотний фільтр L₁, конденсатор С₂, напруга якого через випрямний міст VS2, конденсатор, що згладжує С₄, діод VD2 і резистор R₆ подається на вхід формівника 5.

Гальмівне коло 3 призначене для відлагодження від періодичних струмів небалансу при зовнішніх КЗ. Це коло передбачає гальмування від двох плечей захисту через проміжні трансформатори струму ТА1, ТА2, випрямні мости VS3 і VS4, конденсатор С₃ і резистори R₈ - R₁₀. Формування горизонтальної ділянки гальмівної характеристики (0,6·І _{ном.від} і 1,0·І _{ном.від} ) пов‘язане з вибором параметрів стабілітрона VD3. Нахил характеристики регулюється резистором R₁₀ у межах к = 0,3÷0,9.

У комплект поставки, поряд з реле ДЗТ-20, можуть входити приставка додаткового гальмування (ПГ) (при гальмуванні з трьох і більше сторін) та автотрансформатори струму типу АТ-31 і АТ-32 для вирівнювання струмів плечей й узгодження реле ДЗТ-20 з різними ТС. Автотрансформатори струму АТ-31 і АТ-32 мають однакову електричну схему (10 послідовно з'єднаних секцій (w₁ - w₁₀) маркування, але відрізняються кількістю витків і їх перерізом.

Автотрансформатор струму АТ-31 підвищувальний. Він використо-вується для збільшення струму, який підводиться до реле від одноамперних трансформаторів струму. В цьому випадку в реле і у трансформаторах струму ТА1, ТА2 цих реле рекомендується, відповідно, використовувати відгалуження 5 і 4.

Таблиця В.1 - Кількість витків і маркування виводів ТА1, ТА2

Виводи	1-11	11-10	10-9	9-8	8-7	7-6	6-5	5-4	4-3	3-2
Обмотка	w1	w2	W3	w4	w5	w6	w7	W8	w9	w10
Кількість витків в трансформаторі:
АТ-31	66	6	6	6	30	36	54	72	96	114
АТ-32	16	4	5	7	9	11	14	19	7	8

Рисунок В.3 - Принципова електрична схема вхідних кіл однієї

фази реле ДЗТ-20

Таблиця В.2 – Номінальні струми відгалужень автотрансформатора струму АТ-31 при приєднанні реле, наприклад, до

виводів 1-11

Виводи	1-2	1-3	1-4	1-5	1-6	1-7	1-8	1-11
Іовт ТL, А	0,34	0,44	0,6	0,82	1,12	1,45	1,97	2,5

Понижувальний автотрансформатор струму АТ-32 і реле приєднуються до його виводів 1 - 2, 1- 3 чи 1 - 4, а в трансреакторі ТАV і трансформаторах струму ТА1, ТА2 реле рекомендується використовувати відгалуження 1.

Таблиця В.3 - Номінальні струми відгалужень автотрансформатора струму

типу АТ-32 при під’єднанні реле, наприклад, до виводів 1- 2

Вводи	1-2	1-5	1-6	1-7	1-8	1-9	1-10	1-11
Івід ТL, А	5	7,6	9,6	12,2	15,6	20	25	31,3

Розрахування уставок захисту полягає у визначенні відгалужень вхідних елементів реле (TAV, TA1, ТА2), автотрансформаторів струму TL, уставки початкового струму спрацювання, виборі параметрів гальмівної характеристики і оцінки чутливості захисту.

Розглянемо методику розрахування уставок реле ДЗТ-20 відповідно до схеми диференційного захисту блока генератор - трансформатор, приведеної на рисунку В.4. Розрахунок зручно робити, починаючи з визначення параметрів первинного кола і закінчуючи вибором уставок на елементах реле в наступній послідовності:

1. За (15) визначаються первинні номінальні струми сторін захисту І₁,І₂ (тут і надалі для спрощення в індексі пропущено позначку «ном»).

2. За (14) визначаються вторинні номінальні струми в плечах захисту І_{1в ,}І_{2в .}3. Вибираються відгалуження автотрансформаторів струму TLI і TLII, які приєднуються до високовольтних трансформаторів струму TAI і TAIL.

В схемі на рис. B.4 автотрансформатор струму TLI передбачається підвищувальним, і для нього вибір відгалуження виконується за умовою

. (25)

Для понижувального автотрансформатора струму TL1I вибір відгалуження виконується за умовою

. (26)

4. Обчислюються коефіцієнти трансформації автотрансформаторів струму:

, . (27)

5. Визначаються вторинні номінальні струми, підведені до реле (див. рисунок 4):

, . (28)

6. Порівнюються отримані струми і вибирається основна сторона захисту за більшим з них. Припустимо, основна сторона - II.

7. Визначаються номінальні струми робочих відгалужень трансреактора TAV (для відгалужень первинної обмотки 1 - 6 ці струми, відповідно, рівні 5 - 4, 6 - 4, 25 - 3, 63 - 3, 0 - 2,5 А).

Для основної сторони:

. (29)

Для неосновної сторони:

, (30)

. (31)

8. Визначається струм спрацювання захисту

І_с,з = (0,3÷0,5)І_{ном .} (32)

Для схеми на рис. В.4 цю умову доцільно доповнити відлагодженням від струму КЗ за трансформатором власних потреб.

І_с,з = k_з ·І⁽³⁾_{к вп,} (33)

де k_з = 1,5 - коефіцієнт запасу за вибірковістю; за розрахунковий приймається більший зі струмів.

9. Визначається відносний мінімальний (початковий) струм спрацювання захисту

. (34)

10. Вибирається відносний мінімальний струм спрацювання реле за найбільшим зі струмів спрацювання плечей захисту:

І_{*с.р.min I} = І_с.р.min  (I^/_{I в} / І _{отв І} ), (35)

І_{*с.р.min ІI} = І_с.р.min  (I^/_{IІ в} / І _{отв ІІ} ). (36)

11. Вибирається струм спрацювання відсічки за умовами відлагодження від стрибка намагнічувального струму, (к₃=4):

І_*с,р = к_з І_роб , (37)

І_*роб = I^/_{I в} / І _{від І} . (38)

За знайденим струмом І_*с,р приймається найближча, більша з можливих, уставок (6 чи 9)

12. Вибираються відгалуження для ТС кола гальмування (для відгалужень первинної обмотки 1-4 струми І_{від ТА}, відповідно, дорівнюють 5 - 3, 75 - 3,0 - 2,5 А) за умовою

І_{від ТА} > І ^/_{І в} . (39)

На стороні II гальмування не передбачається, тому що для цієї сторони режим зовнішнього КЗ неможливий.

13. Вибирається відносний струм початку гальмування

. (40)

Тут враховується сторона І, на якій передбачене гальмування. До установлення приймається найближча , більша з можливих, уставок (0,6 чи 1).

14. Визначається приведений до реле розрахунковий струм небалансу

, (41)

де

- розрахунковий струм зовнішнього КЗ, приведений до реле (сторона І ).

15. Визначаються відносні значення робочих і гальмівних струмів:

І _{*роб І} = І^/ _{нб,розр.в} / І _{від І} , (42)

І _{*Т І} = І^/ _{к, макс.в} / І _{від TA І} . (43)

16. Коефіцієнт гальмування к_г = Δ I_роб*І / (0,5· І_г), з врахуванням початкових параметрів гальмівної характеристики, визначається як

. (44)

В реле k_Г встановлюється резистором, загальним для всіх гальмівних кіл. При декількох каналах гальмування встановлюється найбільший з отриманих коефіцієнтів.

Варто підкреслити, що при приведеній методиці формування гальмівної характеристики існує можливість зайвих спрацювань диференціального захисту з реле, ДЗТ-20 при зовнішніх КЗ та малій кратності і при періодичному струмі небалансу в диференційному колі (наприклад, за рахунок регулювання напруги під навантаженням). Відповідний випадок показаний на рис. В-5, де сформована за приведеною методикою гальмівна характеристика 3 перетинається з лінією 2, розрахованою за умовою відлагодження від струмів небалансу при зовнішніх КЗ. При цьому затушована ділянка відповідає області зайвих спрацювань при зовнішніх КЗ з малою кратністю або області КЗ через перехідний опір.

Зазначений недолік можна усунути, якщо місце зламу гальмівної характеристики з координатами (І_{с,р,поч,Г} , І_поч.Г) буде торкатись лінії 2, розрахованої за умовами відлагодження від зовнішніх КЗ. Для цієї лінії з кутом α можна записати:

,

Рисунок В.4 – Принципова схема під’єднання струмових кіл

диференційного захисту на основі реле ДЗТ-20

Рисунок В.5 - Формування гальмівної характеристики реле ДЗТ-20:

1 – лінія розташування місць внутрішніх КЗ І_Д=І_Г ;

2 – лінія відлагодження від зовнішніх КЗ І_Д=0,3І_Г ;

3 – неселективна гальмівна характеристика;

4 – селективна гальмівна характеристика .

а розрахункова умова відлагодження буде:

(45)

За розрахунковий струм спрацювання реле треба прийняти більший з виразів, отриманих за (35), (36) і (45). Якщо умова (45) виявиться розрахунковою, то параметри реле слід уточнити за формулами (37) - (44).

17. Чутливість захисту при І_с.з = (0,3÷0,5)·І_ном завжди забезпечується і майже не перевіряється.
