11.6. Прямой скачок уплотнения
Поверхности разрыва, называемые скачками уплотнения, могут быть плоскими или криволинейными и по-разному ориентированными к направлению вектора скорости. Скачок простейшей формы, при которой поверхность разрыва представляет собой плоскость, нормальную к скорости потока, называется прямым скачком уплотнения. Рассмотрим его основные свойства.
Пусть в цилиндрической трубе существует поток с параметрами u1, p1, 1, T1 и в результате его торможения образовался скачок, за которым параметры потока u2, p2, 2, T2 (рис. 11.5). Строго говоря, скачок не является поверхностью, а имеет некоторую протяженность в направлении вектора скорости, т. е. занимает некоторый объем. Однако эта протяженность весьма мала (порядок длины свободного пробега молекул) и в газодинамических расчетах принимается равной нулю. Выделим двумя
плоскостями 1-1 и 2-2 отсек газа, включающий поверхность разрыва, или иначе, фронт скачка С-С. Пренебрегая действием массовых сил и предполагая распределение параметров газа по сечению трубы равномерным, запишем уравнение количества движения в проекции на ось трубы для выделенного отсека:
где S — площадь поперечного сечения трубы.
После сокращения получим
Из п. 11.2 известно, что для теплоизолированного течения идеального газа уравнение Бернулли выражает закон сохранения энергии. Поэтому, предполагая, что скачок происходит без теплообмена с внешней средой (через стенки трубы), можно применить это уравнение к выбранным сечениям 1-1 и 2-2 потока;
(11.54)
Третьим уравнением, описывающим скачок, будет уравнение неразрывности, которое с учетом условия S = const имеет вид
(11.55)

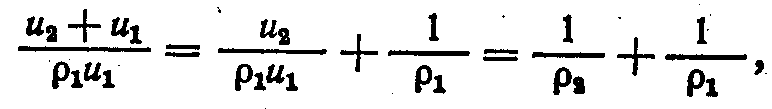

Преобразуя эту систему уравнений, можно получить различные формы соотношений, описывающих скачок. Установим прежде всего связь давления и плотности перед скачком с их значениями за ним. Для этого представим выражение (11.53) с учетом уравнения (11.55) в виде
и, перемножив левую и правую части этого уравнения с соответствующими частями тождества
получим
Используя уравнение Бернулли (11.54), исключим разность квадратов скоростей;

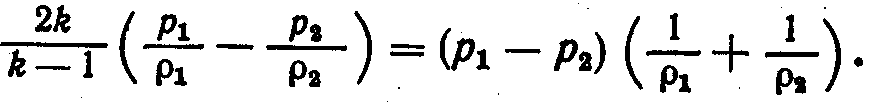

Это соотношение, содержащее только плотности и давления, путем элементарных преобразований приводится к виду
(11.56)
преобразующаяся в тепловую (потери), не рассеивается благодаря теплоизолированности процесса, и полная удельная энергия, определяемая величиной T0, остается неизменной. Очевидно также, что величины
остаются неизменными. Из уравнения Клайперона следует, что

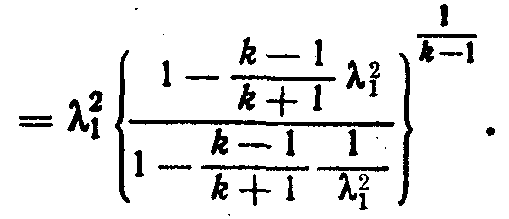

Другие параметры газа: давление, плотность, температура, — при переходе через скачок изменяются на конечные величины. Не останавливаясь на подробностях алгебраических выводов, приведем результирующие формулы, по которым определяются эти изменения:

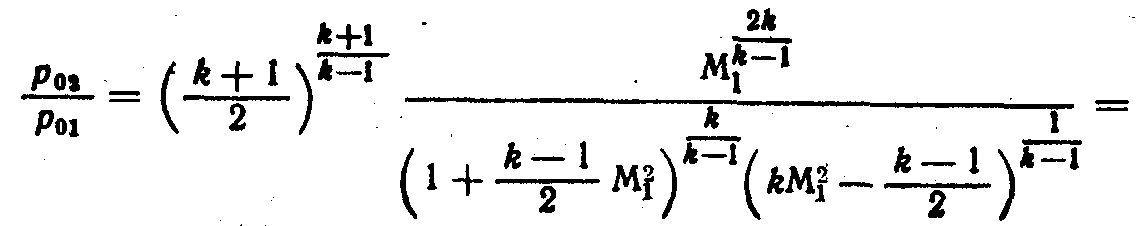

Потерю механической энергии в прямом скачке уплотнения можно характеризовать отношением полного давления р02 за скачком к полному давлению р01 перед ним. Формулы, определяющие это отношение, имеют вид
В специальных руководствах по газовой динамике можно найти таблицы и графики, облегчающие расчеты по приведенным выше формулам.
